Chakali食品加工成型设备结构设计

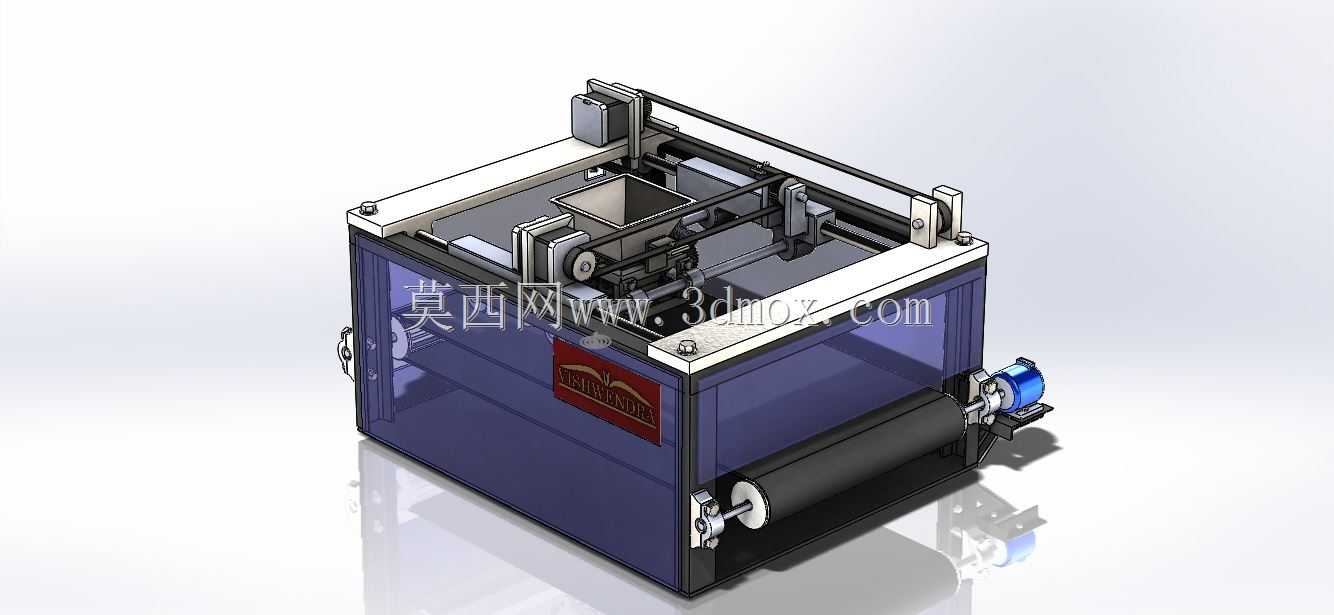

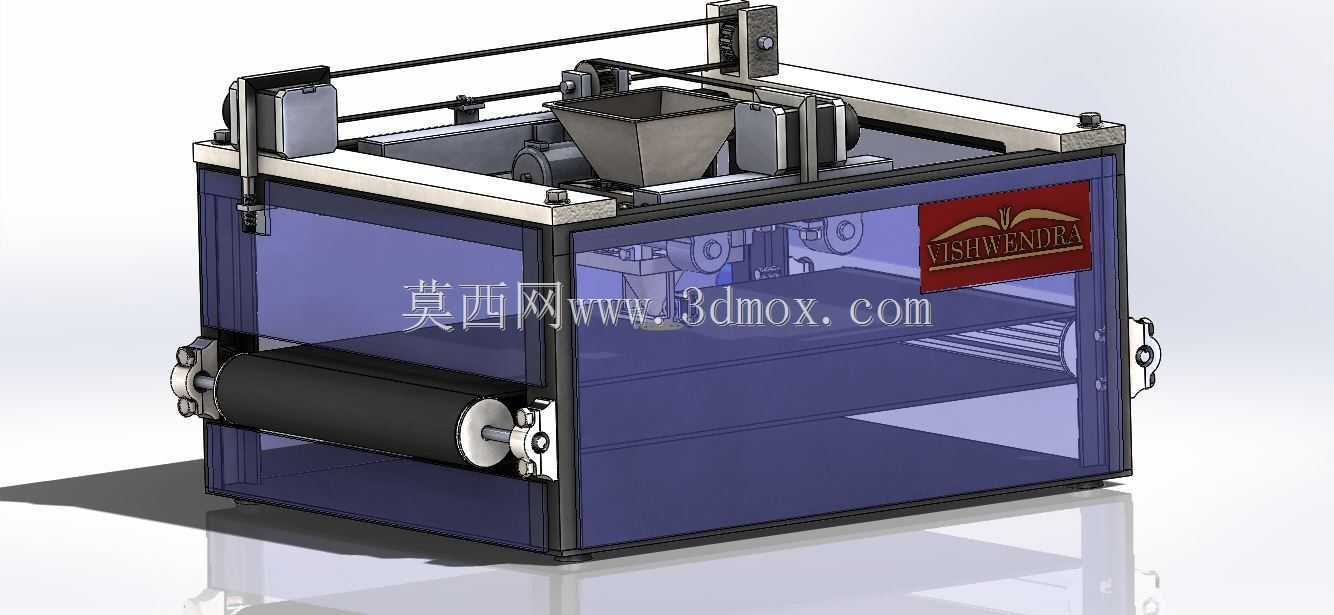

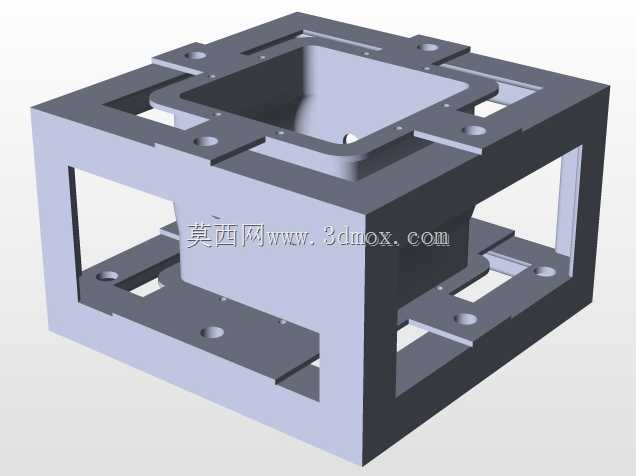

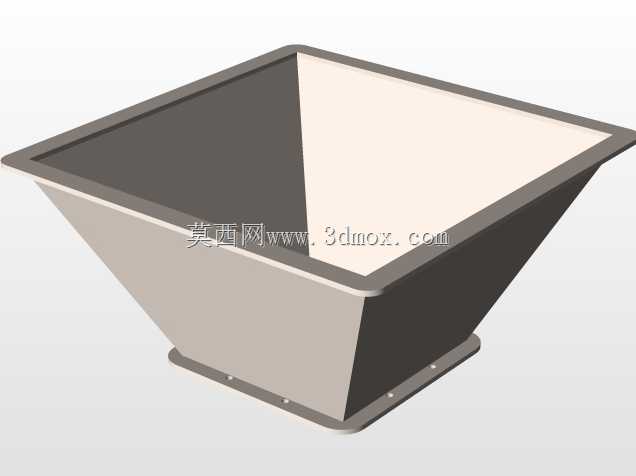

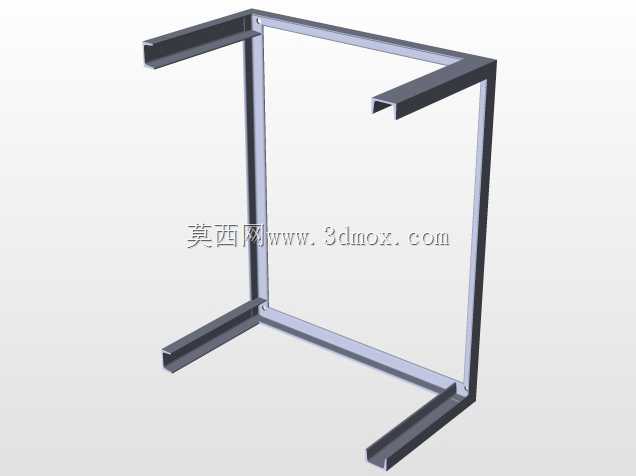

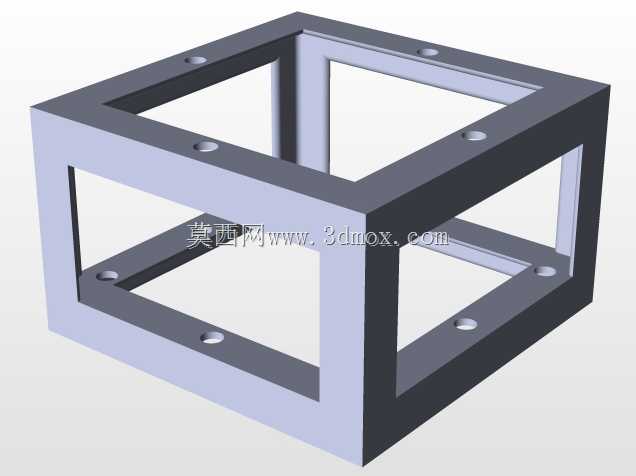

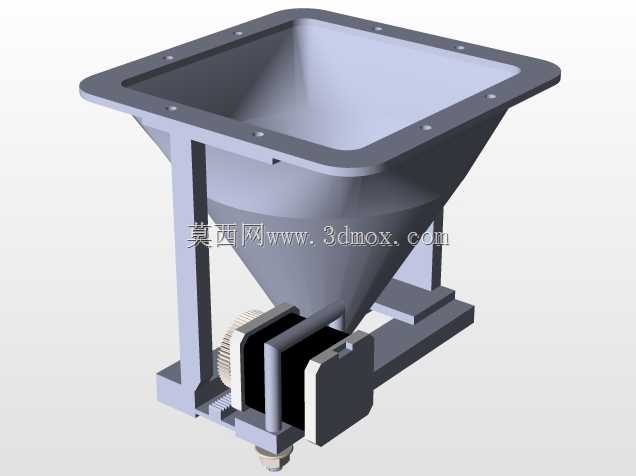

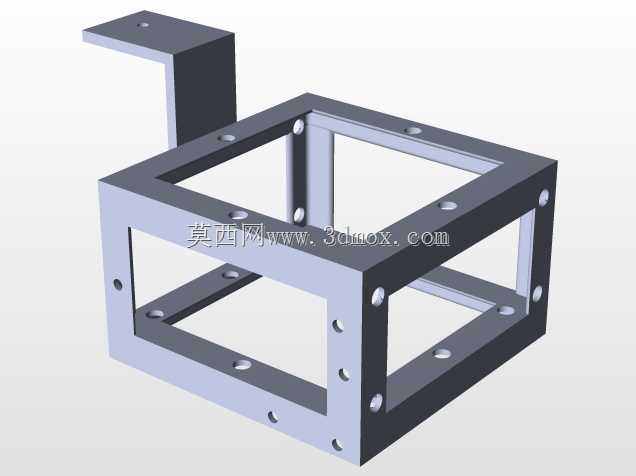

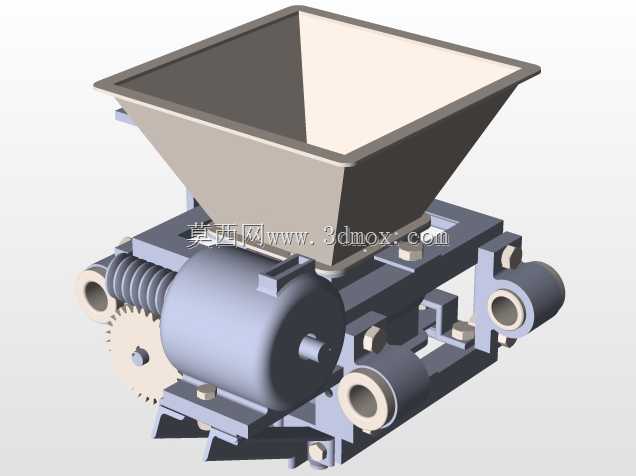

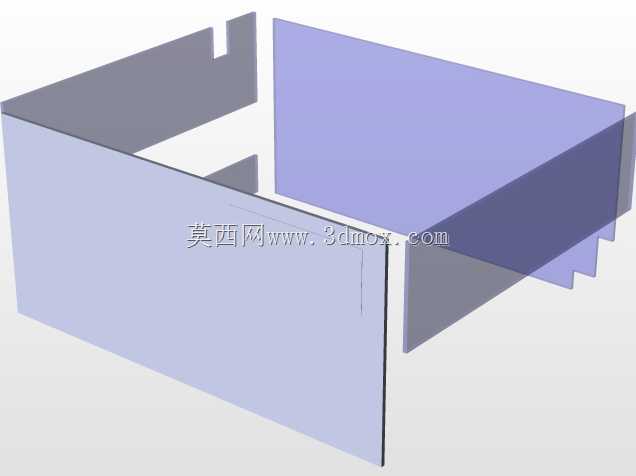

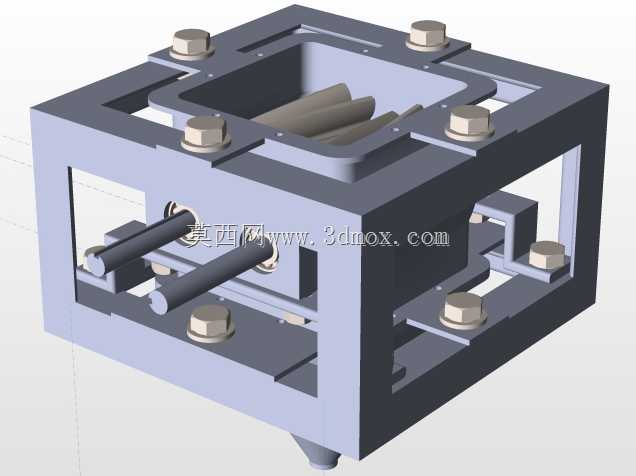

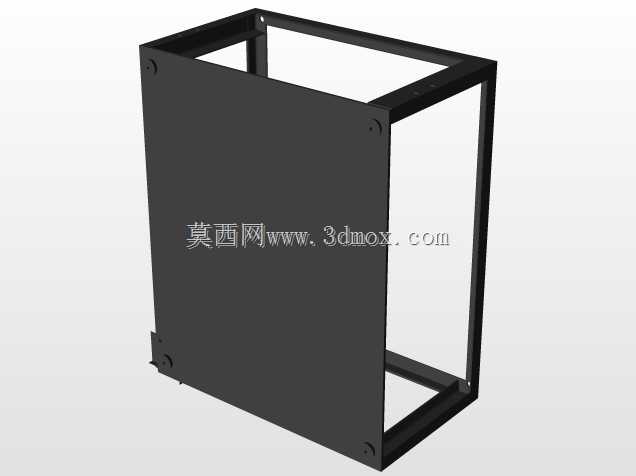

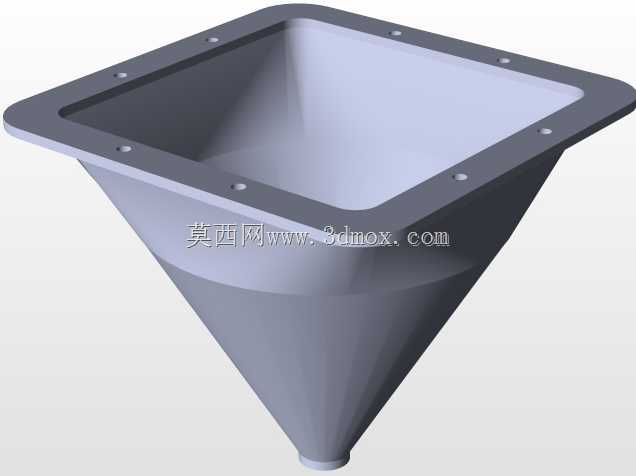

　　这款设备主要面向休闲食品加工场景，针对Chakali这类条状膨化或面制零食的连续化成型工序设计，可适配中小型食品加工车间的生产线布局，替代传统人工分料、压型的低效作业模式，实现原料从入料至初成型的连贯作业。设备整体采用框架式方通焊接机架作为承载主体，外侧搭配半透明防护板，既能够阻隔作业过程中原料碎屑飞溅，也可直观观察内部机构运行状态，方便一线操作人员快速排查卡料、传动错位等常见故障。机架顶部设置方形敞口料仓，料仓侧壁做倾斜导料角度设计，可引导混合完成的面坯原料依靠自重持续向下方成型辊组输送，避免原料在仓内架桥堵塞，料仓与机架采用快拆式螺栓连接，日常清理残料时可快速拆卸，符合食品加工设备的卫生清洁要求。

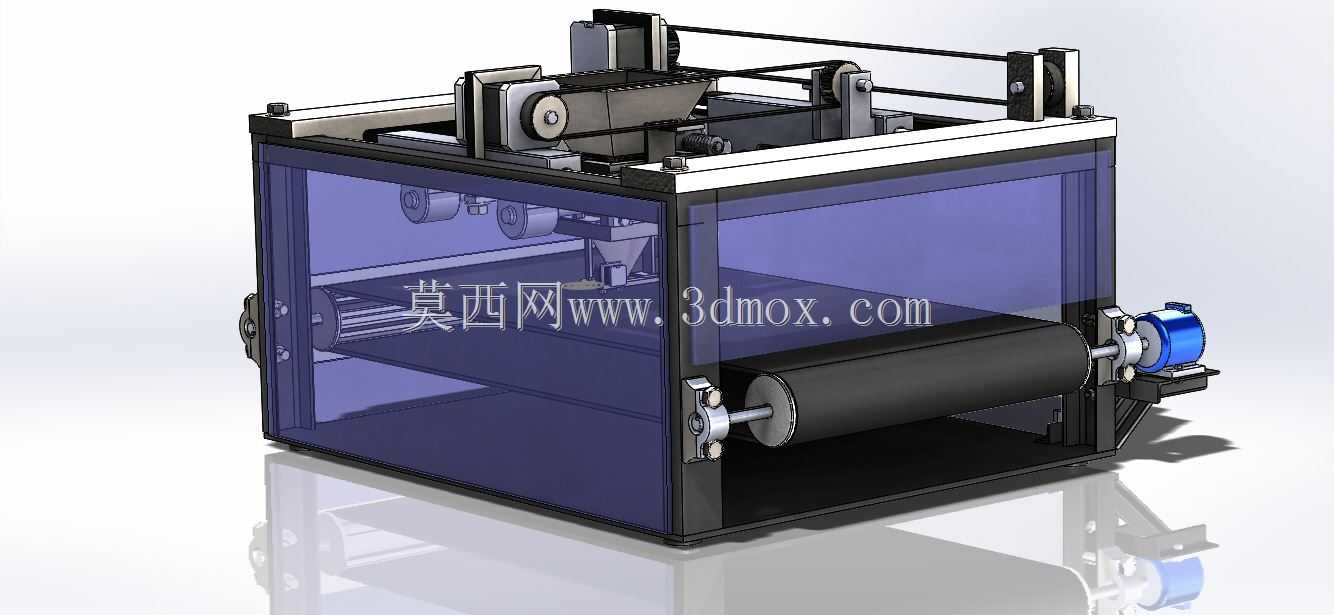

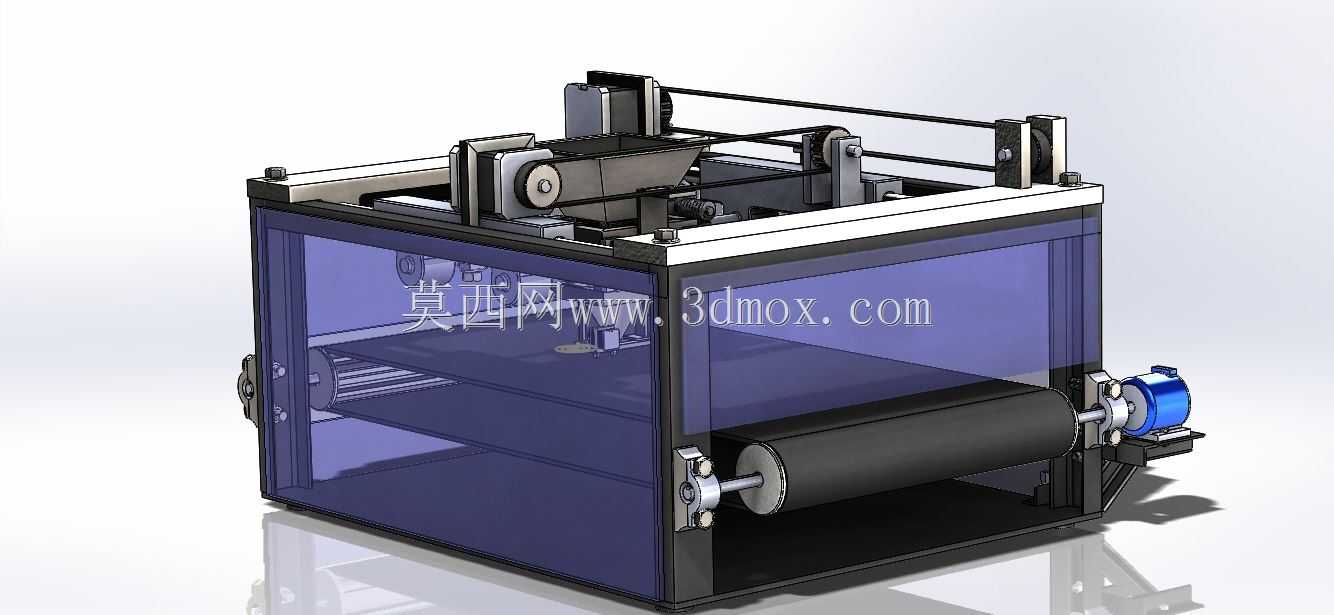

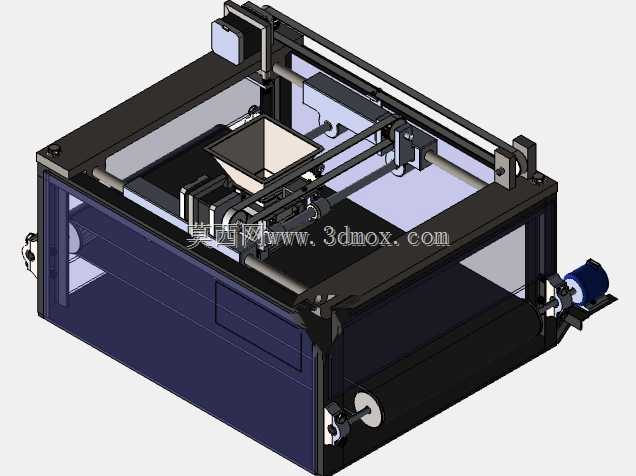

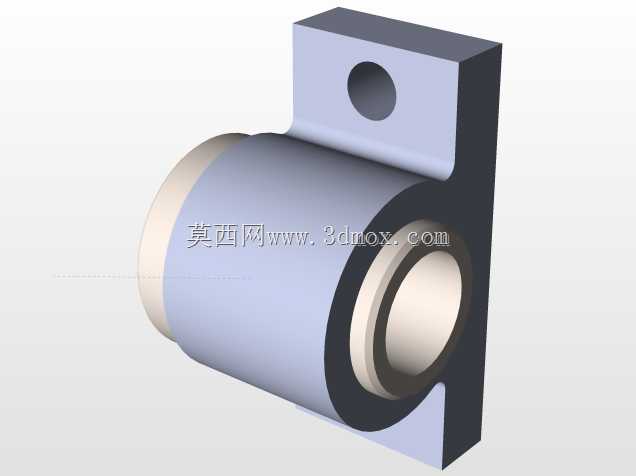

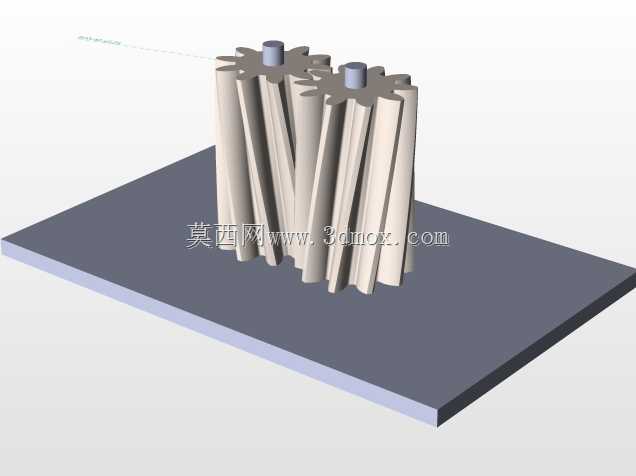

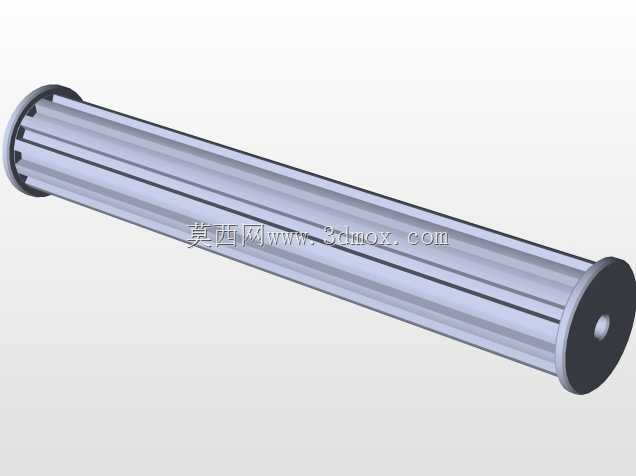

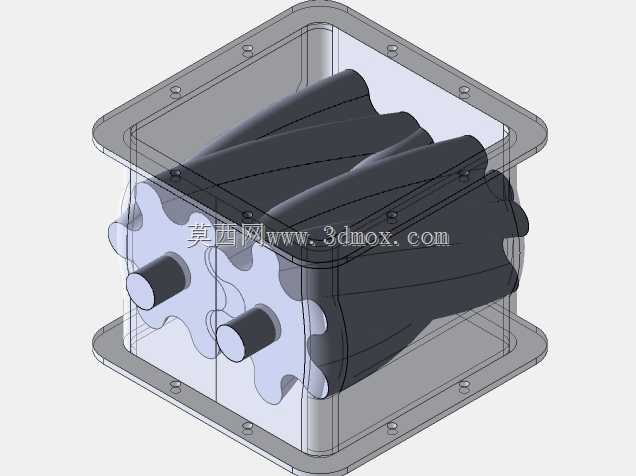

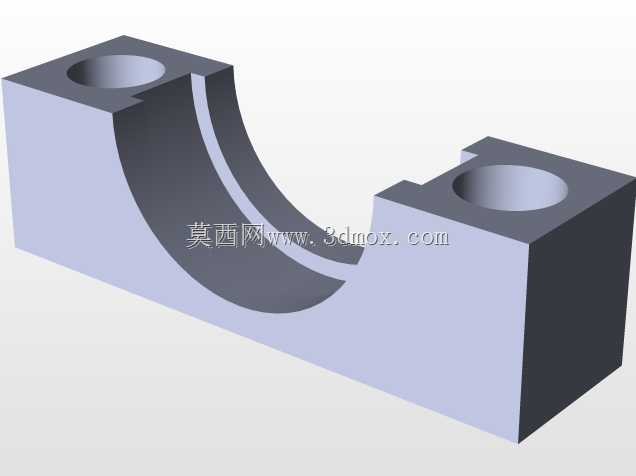

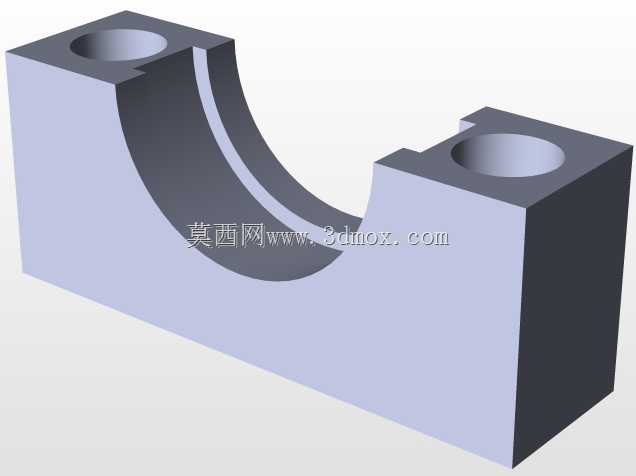

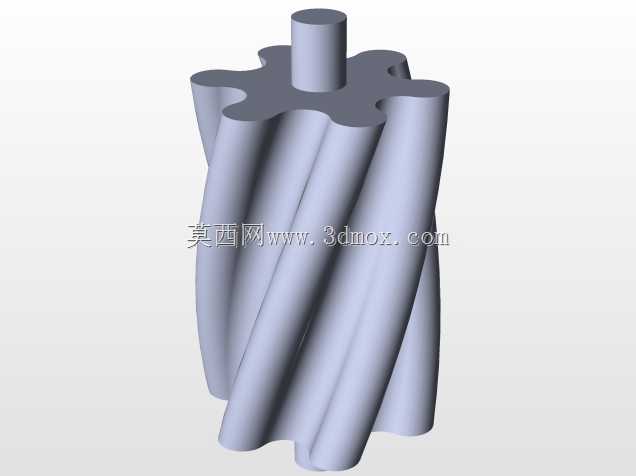

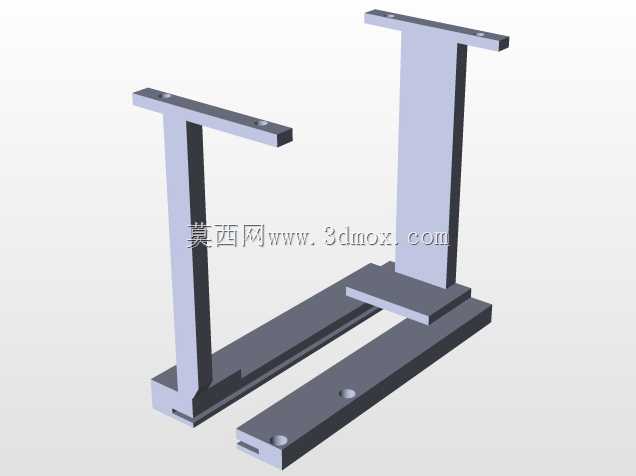

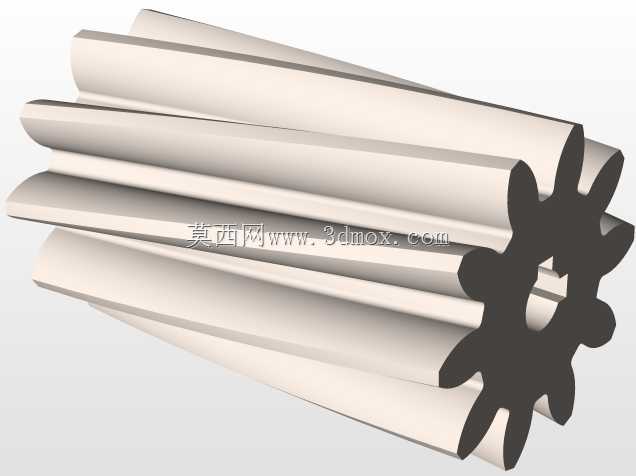

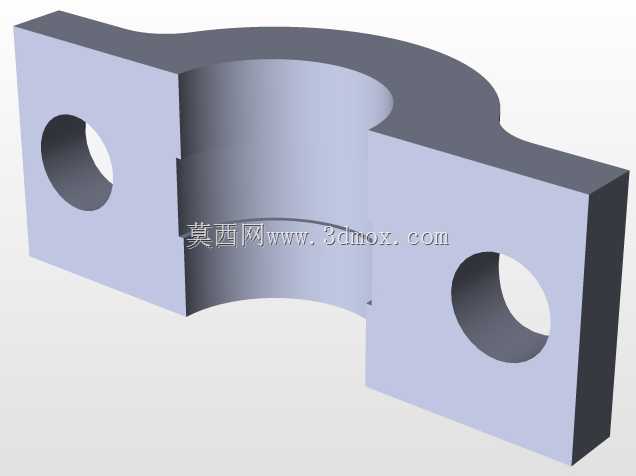

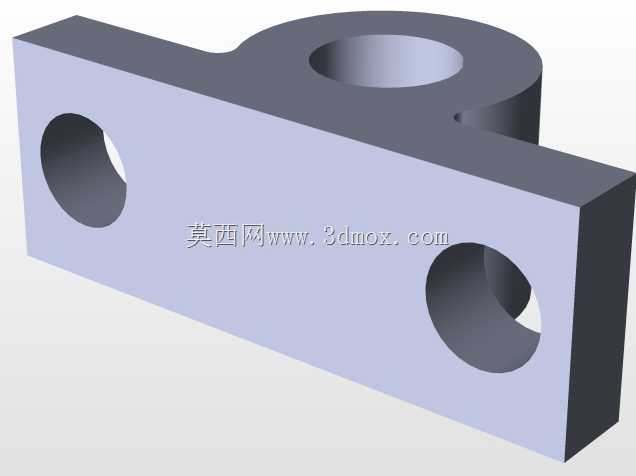

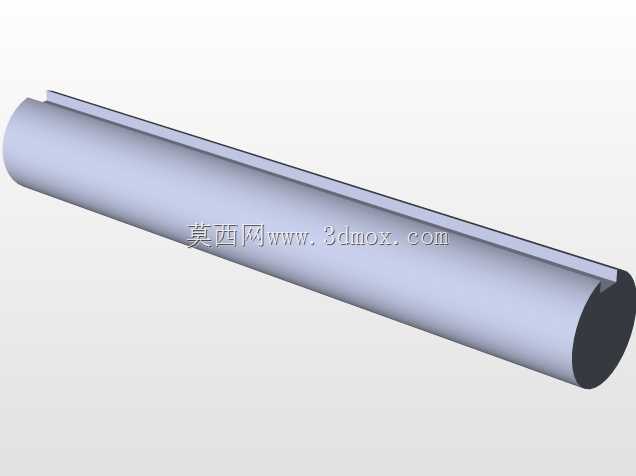

　　设备侧部设置的辊压输送组件采用双辊差速配合结构，主动辊连接侧部的动力输入轴，可适配减速电机的输出端安装，从动辊通过可调式轴承座固定在机架侧板上，可根据生产所需的坯料厚度调整两辊间隙，调整范围覆盖常规Chakali产品的厚度区间，辊面做哑光防滑处理，避免坯料输送过程中出现打滑、跑偏问题。设备的传动导向组件沿机架长度方向布置，采用直线光轴搭配滑动轴承的导向结构，带动压型机构做往复直线运动，光轴两端通过立式轴承座固定在机架上端的安装基准面上，安装时可通过打表调整光轴平行度，保证滑动过程无卡滞，压型工位设置与产品外形匹配的成型模具，模具与滑动座采用卡槽式连接，更换不同规格产品时仅需更换对应模具即可，无需大幅调整设备整体结构。

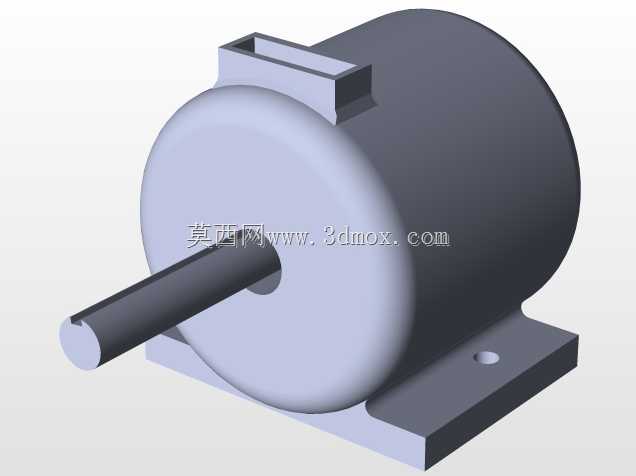

　　从安装边界来看，设备整体占地尺寸适配小型生产车间的工位排布，底部预留地脚安装孔，可直接固定在混凝土地面或者生产线配套的工作台架上，动力输入轴的伸出长度、安装键槽尺寸均按照常规小型减速电机的安装标准设计，无需额外定制转接法兰即可完成动力单元的装配。设备的所有与原料接触的部件均采用食品级材质设计，外露的传动部位全部设置在防护板内侧，避免作业过程中人员误触造成安全隐患，整体结构没有冗余的复杂构件，日常维护仅需定期对导向光轴、轴承部位加注食品级润滑脂，检查传动皮带的张紧度即可，维护成本较低。

　　在设计过程中，重点平衡了设备的作业效率与结构可靠性，机架焊接后做整体去应力处理，避免长期运行过程中出现焊接变形影响辊组平行度，所有转动部位的轴承均选用带密封结构的型号，可阻挡原料碎屑、粉尘进入轴承内部，延长部件使用寿命。料仓的容积设计匹配单批次原料的处理量，可减少频繁补料的人工操作频次，压型机构的往复行程可通过调整传动偏心件的位置进行适配，满足不同长度规格产品的成型需求。设备侧部预留的动力接口可根据车间实际条件适配电机或者手轮驱动模式，在无供电的小型作坊场景也可通过手动驱动完成小批量生产，适配不同规模的生产需求。
