NACA2412低速翼型流体仿真三维模型

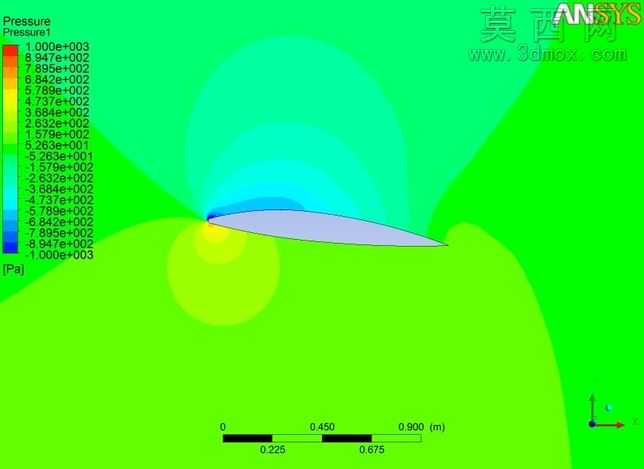

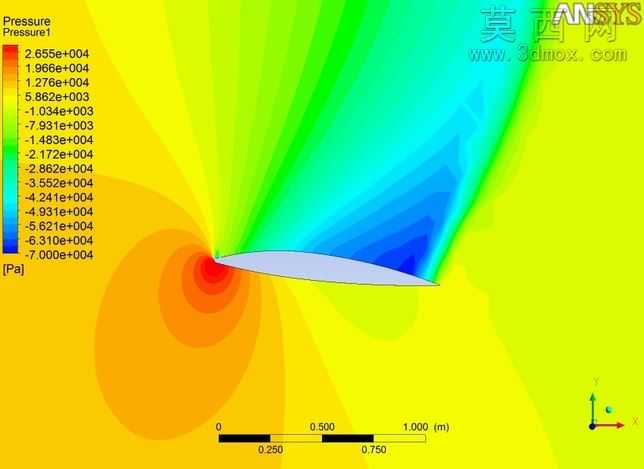

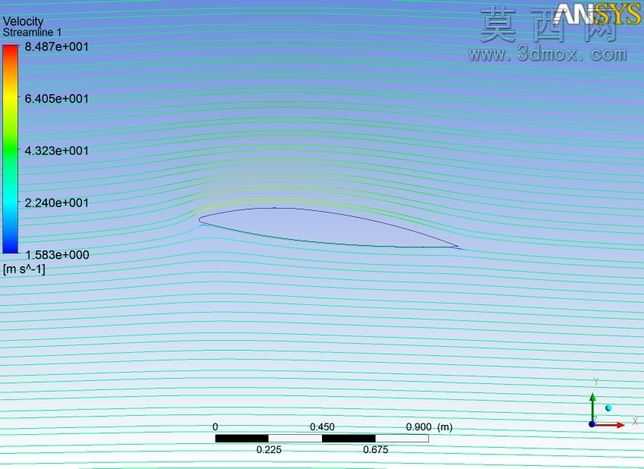

本作品为弦长1.1米的NACA2412经典低速翼型三维模型，建模阶段严格遵循NACA四位翼型的坐标生成规则，通过参数化曲线拟合构建翼型的上下翼面轮廓，保证翼型最大相对厚度12%、最大弯度2%且弯度位于弦长40%位置的几何特征完全符合航空标准，翼面曲面做了连续曲率优化，无几何破面、尖锐棱角等缺陷，可直接导入各类仿真与建模软件使用。模型配套完整的流体计算域设置，计算域采用结构化六面体网格划分，对翼型前缘、后缘以及近壁面边界层区域做了网格加密处理，边界层第一层网格高度满足y+≈1的低雷诺数仿真要求，可精准捕捉翼面附面层的流动细节。仿真设置覆盖多工况范围：低马赫数工况设定为马赫数0.1，对应来流速度约34m/s，采用无粘、不可压缩流求解设置，可计算该工况下翼型表面的压力分布、来流绕翼的速度场变化、升阻力系数等核心气动参数；高亚声速工况设定为马赫数0.8，采用可压缩流求解设置，搭配耦合隐式求解器，可模拟翼面附近激波产生、附面层分离等典型跨声速流动特性。模型材质设置区分翼型固体域与流体域，固体域设置为航空铝合金材质参数，流体域采用标准空气物性参数，渲染阶段通过压力云图映射直观展示翼面上下的压力差分布，配合速度矢量场可视化呈现绕翼流动的漩涡、分离等特征，所有仿真边界条件均做了规范化设置，入口采用速度入口边界、出口采用压力出口边界、翼面设置为无滑移壁面边界，可直接复用开展气动特性验证、翼型改型优化等工作，也可作为航空类教学演示的标准化模型使用，帮助理解翼型升力产生原理、不同流速下的流动变化规律。
