径流式汽轮机叶轮转子结构设计

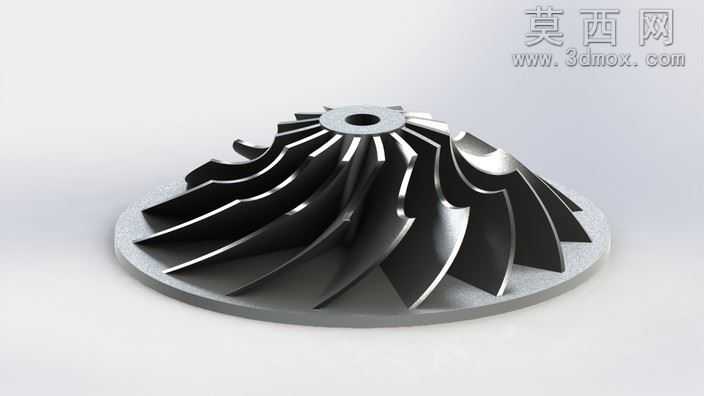

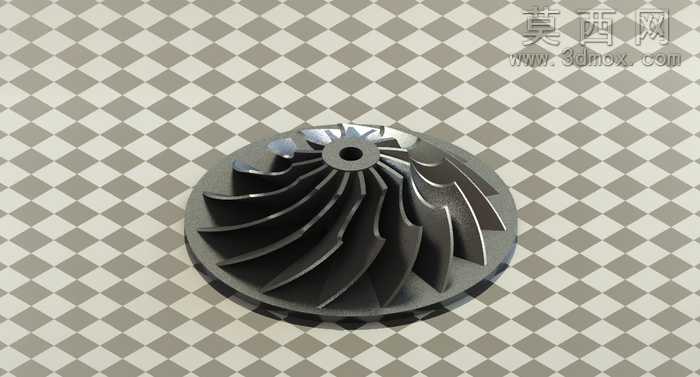

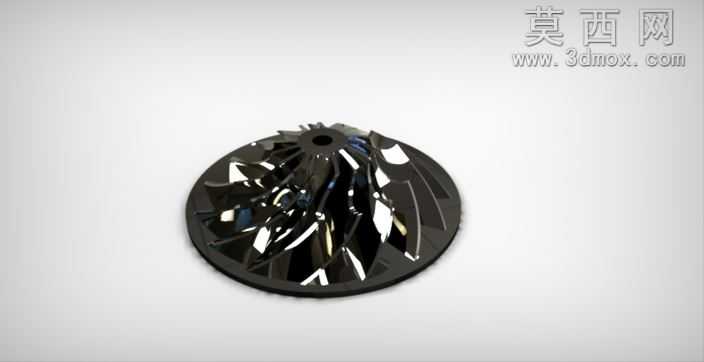

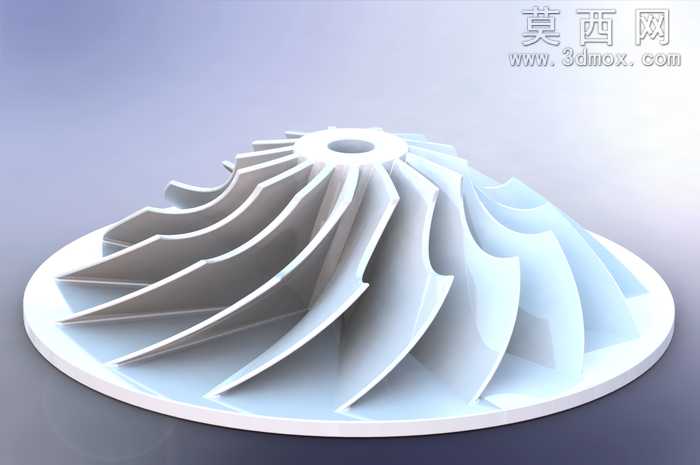

本作品为径流式汽轮机核心叶轮转子三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以中心定位轴孔为基准，确定轮盘的基准平面与回转轴线，轮盘采用带锥度过渡的盘式结构，从中心轮毂区域向外缘平滑延展，既保证整体结构强度，又合理控制转子自身重量，降低高速运转时的离心载荷。叶片部分采用三元流扭曲型线设计，每一片叶片从轮盘根部到外缘的型线都经过曲率连续过渡处理，叶片前缘做圆弧导角优化，可减少流体进入叶道时的冲击损失，叶片尾缘做薄化处理，降低流体流出时的尾迹涡流损耗，相邻叶片之间形成的收敛式流道，可引导流体在流道内完成能量转换，将流体的压力能与热能高效转化为转子旋转的机械能。建模过程中对叶片与轮盘的连接区域做了圆角过渡处理，消除应力集中隐患，避免高速运转时连接位置出现结构疲劳失效。渲染阶段采用金属质感材质模拟高温合金钢的真实质感，材质表面设置细微的磨砂纹理与金属反光属性，还原精密机加工后的零件表面效果，场景采用柔和的漫反射打光方案，主光源从斜上方投射，清晰展现叶片的扭曲型面与流道的空间结构，辅助光源补亮叶片暗部区域，避免阴影过深遮挡结构细节，背景采用浅灰色渐变，突出转子本身的结构特征。设计过程中充分考量汽轮机转子的实际工况需求，中心轴孔的尺寸公差、叶片的安装角度、轮盘的厚度分布都经过结构合理性校验，整体模型可直接用于后续的流体仿真分析、结构强度校核、加工工艺编制等工作，模型的几何特征完整，无破面、重叠面等几何错误，各部分结构的装配关系清晰，能够直观展现径流式汽轮机转子的工作原理与结构特点，为透平机械类动力部件的设计优化提供直观的三维参考。
