大学生方程式赛车前立柱直立结构设计

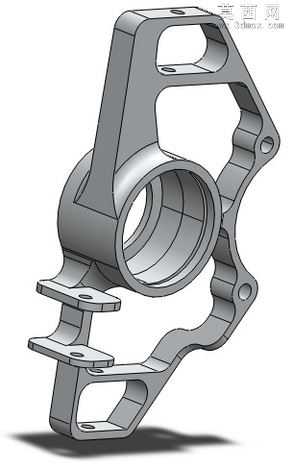

本作品为大学生方程式赛车的前立柱（Upright）直立结构三维设计，是赛车前悬架与轮边系统的核心连接承载部件，建模阶段依托三维参数化设计思路完成全流程构建，首先基于赛车前轴轮距、主销内倾、主销后倾、车轮外倾等底盘定位参数确定核心安装基准，依次搭建轮心轴承安装孔位、悬架摆臂连接点、转向拉杆安装座、制动卡钳固定位的空间坐标框架，保证各安装点的位置精度满足赛车底盘调校的公差要求。建模过程中采用实体建模与拓扑优化结合的方式，对非承载区域做镂空减重处理，在保证结构强度满足赛道极限工况（包括制动纵向载荷、过弯侧向载荷、颠簸垂向冲击载荷）的前提下，尽可能削减部件自重，降低赛车簧下质量以提升悬架响应性能。模型的结构细节处理严谨，轴承安装位设计有适配的定位台阶与密封槽，各连接耳片处做了圆弧过渡避免应力集中，安装孔位预留了标准紧固件的装配间隙，所有安装面的平面度、孔位同轴度均符合机械加工的工艺要求，可直接对接数控加工流程完成零件制造。渲染阶段采用金属哑光材质模拟铝合金锻造件的真实质感，通过环境光遮蔽效果凸显结构的镂空层次与加强筋走向，光影设置突出部件的轮廓立体感，清晰展现各安装位的空间布局与结构形态。整个设计围绕大学生方程式赛车的竞技需求展开，兼顾轻量化、结构强度、装配兼容性三大核心要求，既满足赛事规则对零部件安全性能的规定，也适配学生车队的加工制造条件，可直接用于赛车前悬轮边系统的装配验证与动力学仿真分析，为赛车的底盘性能调校提供精准的三维数模支撑。
