学生课程项目钢管结构电动卡丁车设计

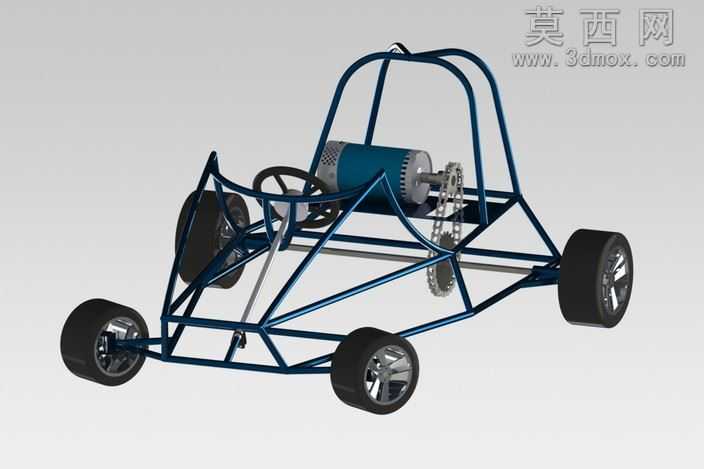

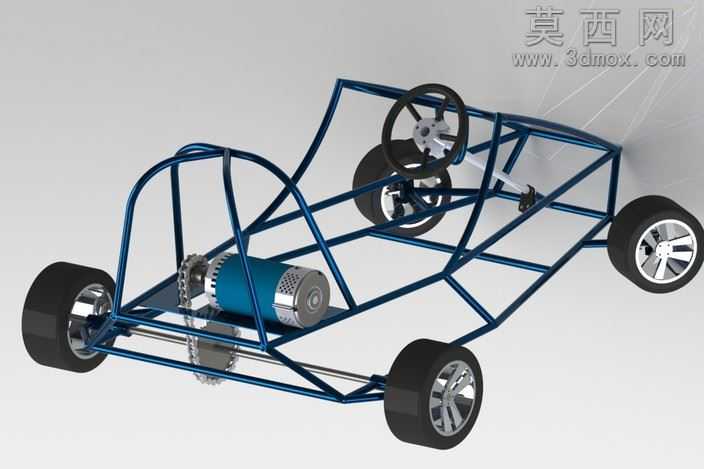

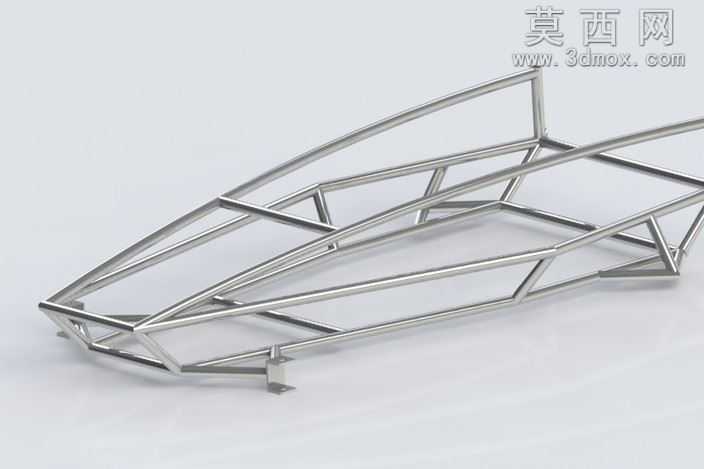

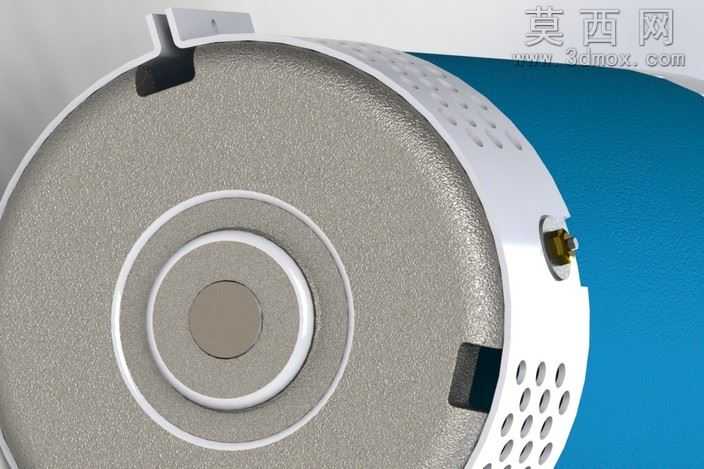

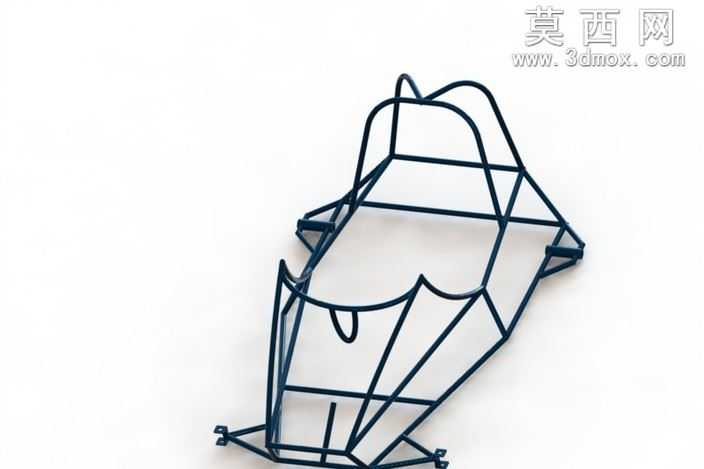

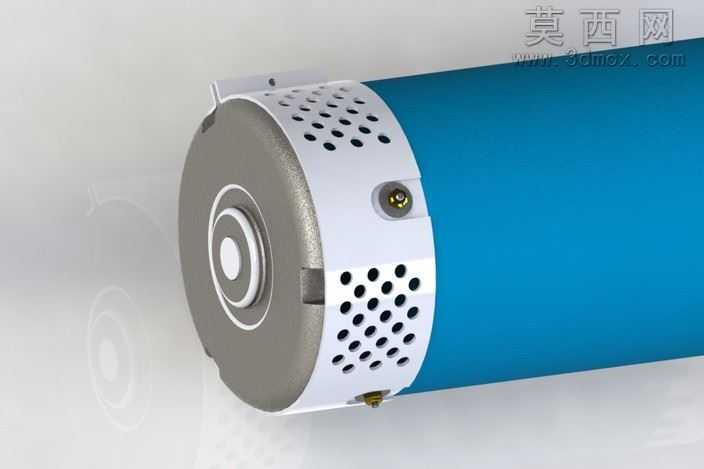

本作品为学生课程设计阶段完成的电动卡丁车三维建模项目，受项目预算限制，设计团队在有限成本约束下完成了整车的结构设计与三维建模工作，最终呈现的模型完整还原了钢管式卡丁车的核心结构特征。建模阶段采用自底向上的装配设计思路，首先完成钢管车架的三维建模：车架主体采用圆形钢管焊接结构，通过三维软件的焊件模块生成连续的管架路径，精准还原了防滚笼、驾驶舱支撑、动力安装位、前后轮安装支座的空间位置，管架衔接处做了贴合焊接工艺的圆角过渡处理，保证结构强度的同时控制整体重量。动力系统部分建模还原了后置驱动电机、链传动机构的装配关系，电机安装支架与车架管梁做了适配的安装孔位设计，链条与前后链轮的啮合关系通过配合约束完全还原，可直观展示动力传递路径。行走系统部分完成了四个车轮、转向机构的建模：前轮包含转向节、转向拉杆、轮毂、橡胶轮胎的完整装配，可通过配合约束实现转向动作的模拟；后轮包含驱动半轴、轮毂、轮胎的装配，与链传动机构形成完整的动力输出链路。驾驶区域建模还原了方向盘、安装支架的结构，方向盘的安装角度符合卡丁车驾驶的人机工程设定，预留了驾驶位的乘坐空间。渲染阶段为车架赋予深蓝色金属烤漆材质，还原钢管表面的光泽质感；轮胎采用哑光黑色橡胶材质，轮毂做亮面金属镀铬效果，电机外壳赋予磨砂金属质感，链条与传动部件赋予哑光钢铁材质，通过环境光遮蔽效果突出管架结构的空间层次，整体渲染效果清晰展示了整车的结构布局。设计过程中团队优先考虑低成本加工的可行性，所有管架构件均采用标准规格圆管，零部件尽量选用通用标准件，在满足卡丁车基础行驶功能的前提下最大程度压缩制造成本，虽然受预算限制未能完成实车的全功能落地，但三维模型完整表达了设计团队的结构设计思路，可作为小型电动卡丁车设计的参考方案，也完整呈现了学生项目从概念构思到三维模型落地的完整设计流程。
