千吨级立式储料钢板仓结构设计

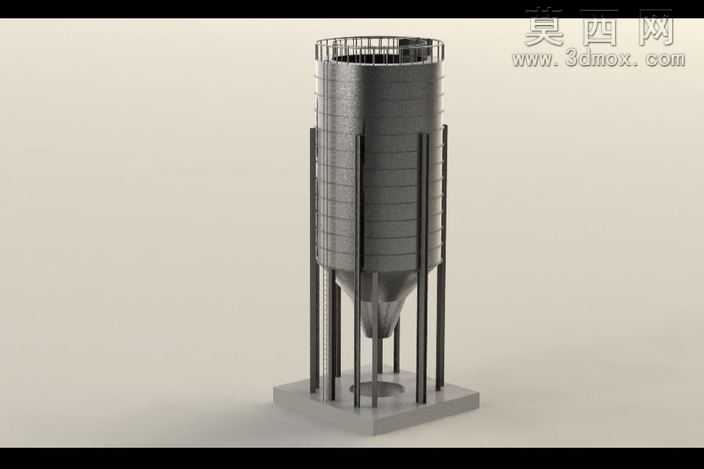

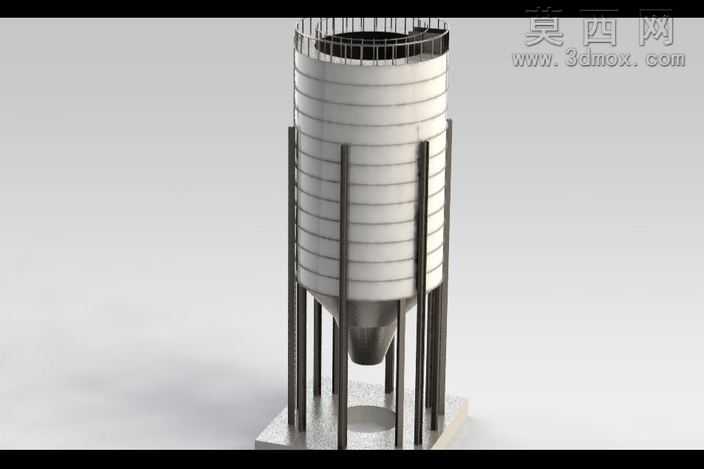

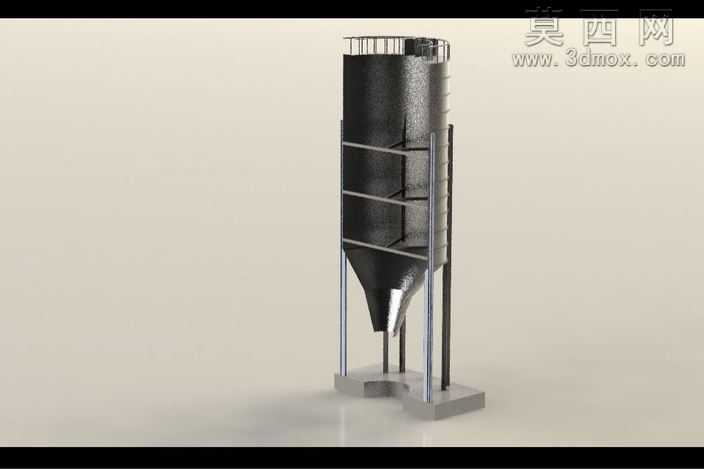

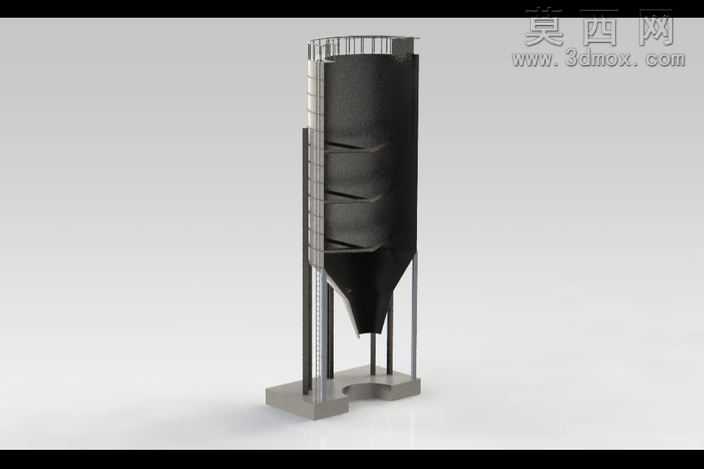

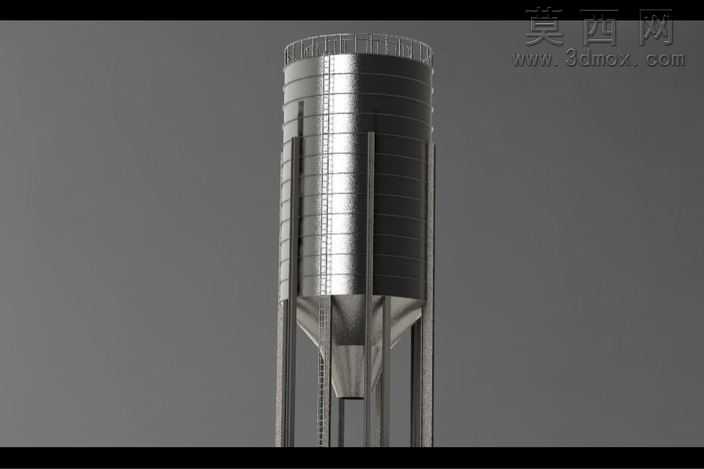

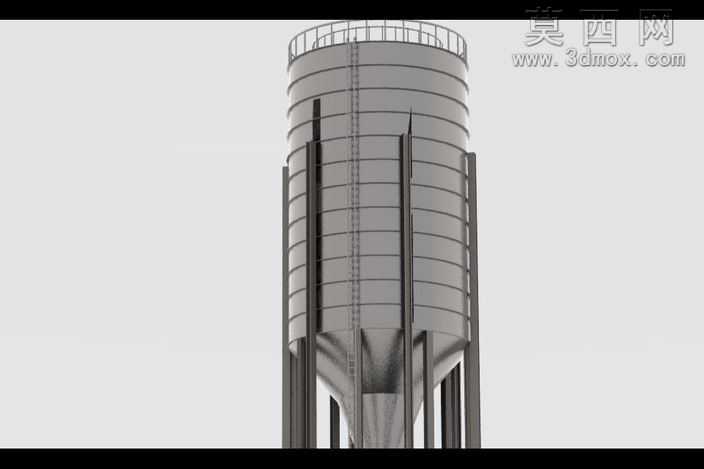

本作品为实习阶段完成的千吨级储料钢板仓三维建模设计，整体采用立式筒仓搭配锥斗出料的经典储料结构形态，建模过程中以SolidWorks为核心工具完成全参数化零件搭建与装配校验。首先从仓体主体结构入手，上部直筒段采用多圈环形钢板拼接的层叠式结构设计，每一圈仓壁板都通过参数化尺寸控制壁厚与直径，还原大型钢板仓现场拼接的构造逻辑，直筒段顶部设置环形护栏与进料口平台结构，预留设备安装与人员操作的空间。仓体支撑部分采用多根均匀分布的竖向钢结构立柱，立柱从底部方形基础承台一直延伸至直筒段中上部，通过横向环形加固肋与仓壁形成稳定的受力整体，避免满仓状态下仓壁侧压力导致结构变形。下部出料段采用渐缩式锥形料斗结构，锥角角度参考散料存储的安息角范围设置，保证储料能够依靠自重顺利滑落至底部出料口，锥斗外壁同样设置多道竖向加固筋，提升锥段的结构承重能力。渲染阶段采用哑光浅灰白色金属材质模拟仓壁钢板的真实质感，支撑立柱与加固结构采用深灰色金属材质区分结构层级，基础承台采用混凝土哑光材质还原真实基建效果，场景搭配柔和的环境漫反射光照，清晰呈现仓体各部分的结构衔接关系。设计过程中以实现千吨级散料存储的功能需求为核心，重点还原大型钢筒仓的整体构造逻辑，虽未严格遵循现行行业设计规范，但完整呈现了钢板仓从基础、支撑、仓壁到出料锥斗的全结构组成，可作为仓储设备结构认知、方案展示的参考模型，帮助理解大型立式储料设施的空间布局与受力传递路径。
