台式四控燃气烧烤炉外观结构设计

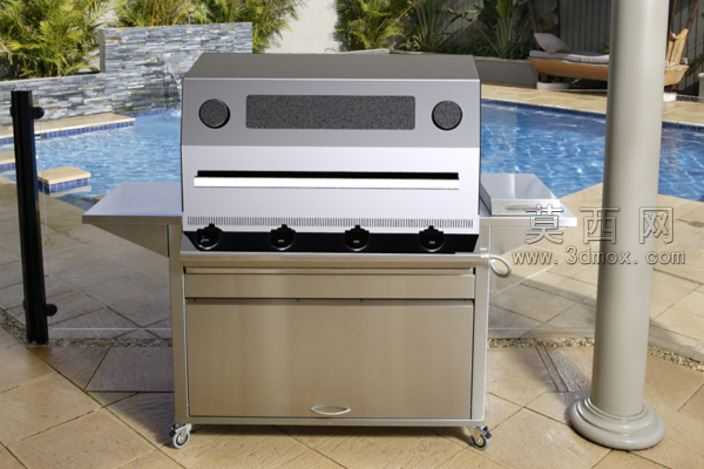

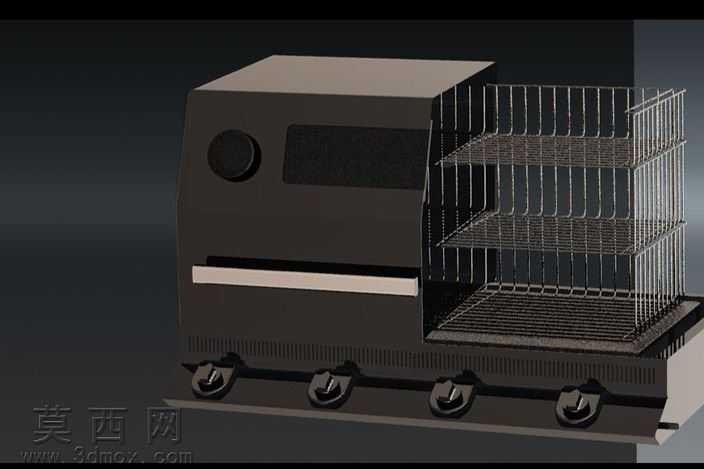

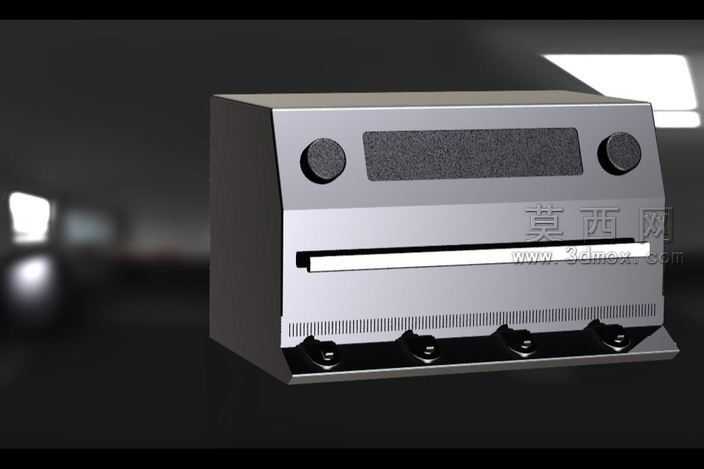

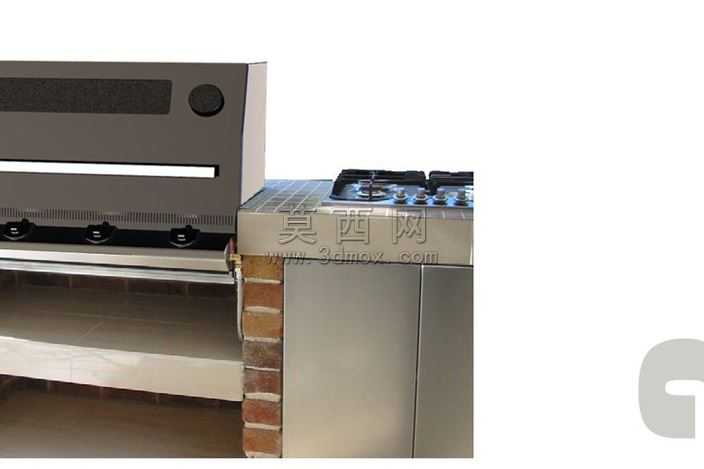

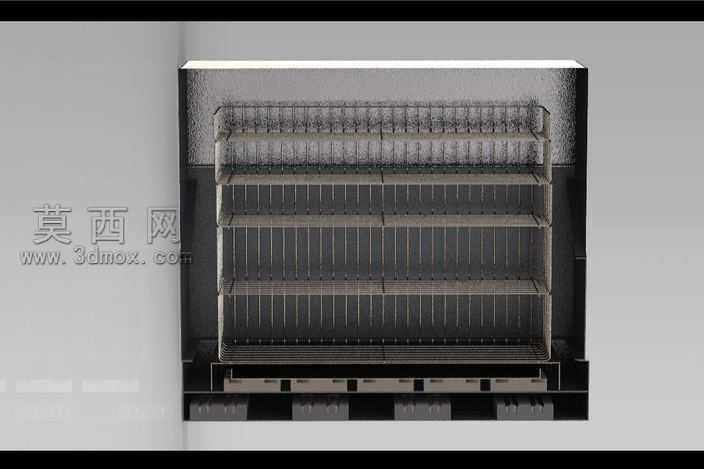

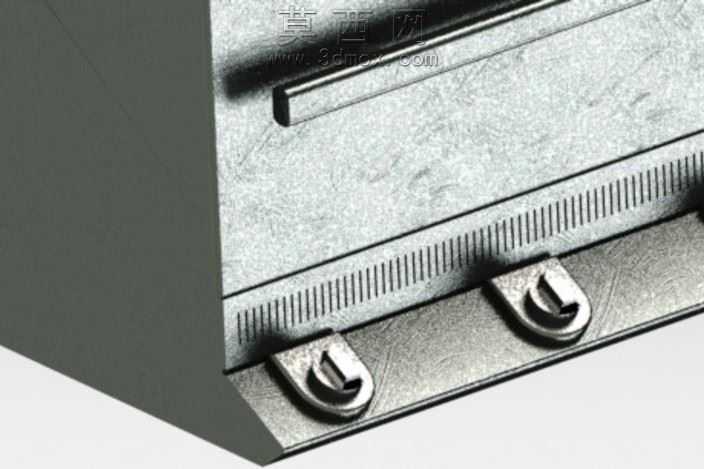

本作品为台式燃气烧烤炉的三维设计方案，建模阶段依托三维软件完成全参数化结构搭建，首先对整体外观轮廓进行块面化拆分，将机身划分为上部操控区、中部烧烤腔体、下部接油与供气区三个核心模块，保证各部件装配间隙控制在合理公差范围内。外观渲染阶段采用金属拉丝不锈钢作为机身主体材质，通过调整材质的粗糙度、反射率参数还原商用级不锈钢的哑光金属质感，操控旋钮采用黑色耐高温磨砂塑料材质，与银色机身形成强烈的视觉对比，提升操控区域的辨识度；正面的长条形观火视窗采用耐高温半透明钢化玻璃材质，添加轻微的烟熏质感与反光效果，模拟真实使用状态下的视窗视觉表现，底部四个燃气控制阀旋钮做了防滑纹理处理，建模时还原了旋钮表面的凹凸防滑结构，增强细节真实感。结构设计上，机身正面下部设置整排散热通风槽，通过线性阵列特征完成等距齿状槽口的建模，保证燃烧过程中的空气流通与散热需求；上部操控区预留两个调节旋钮安装位与电子显示屏安装槽，可实现火力调节、温度显示等功能拓展；中部的长条形开口为烧烤网安装位，内部预留燃烧器安装空间，可适配四组独立燃气燃烧器，实现不同区域的独立火力控制，满足分区域烧烤的使用需求。设计思路围绕户外与商用台式使用场景展开，整体采用方正切角造型，既减少了多余的突出结构避免使用中的磕碰，也便于生产阶段的钣金折弯加工，降低开模与制造成本；机身底部做了内收式承托结构，既可以承接烧烤过程中滴落的油污，也能提升放置时的稳定性，避免设备滑动。渲染阶段采用影棚级布光方案，通过顶部主光源、侧面补光与背景轮廓光的搭配，突出金属机身的质感与结构线条，背景做虚化处理突出产品主体，让整体视觉表现更贴近商用产品宣传的展示效果，所有结构均做了壁厚处理与安装位预留，可直接用于后续的结构验证与生产开模参考。
