DIY小型咖啡豆烘焙加工设备结构

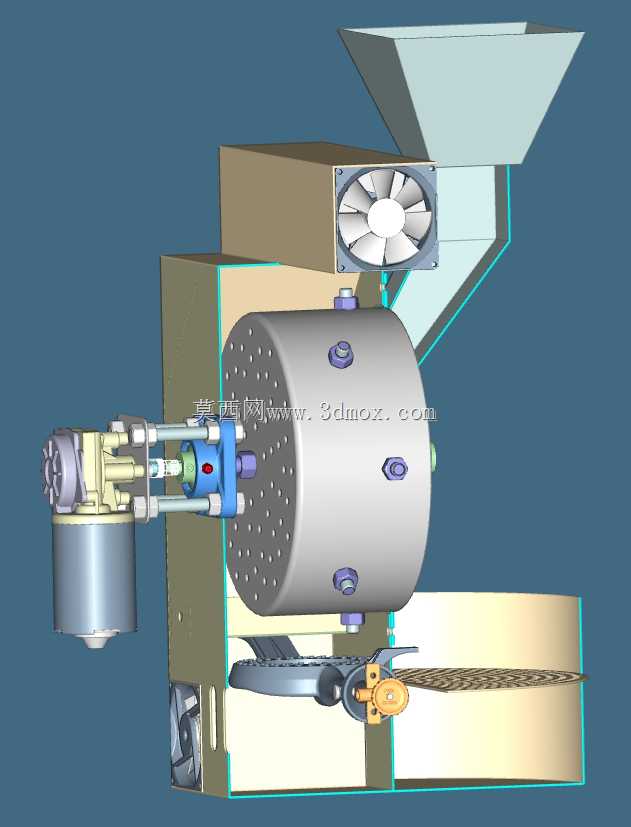

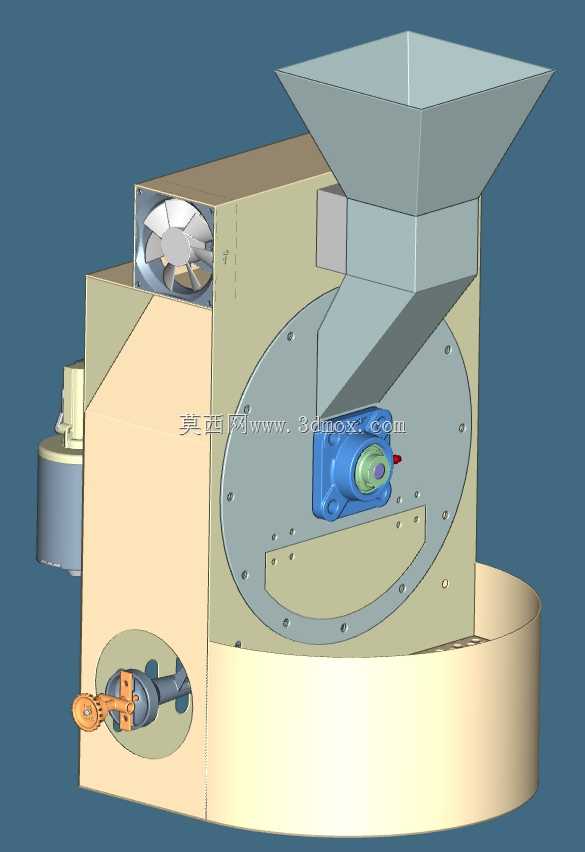

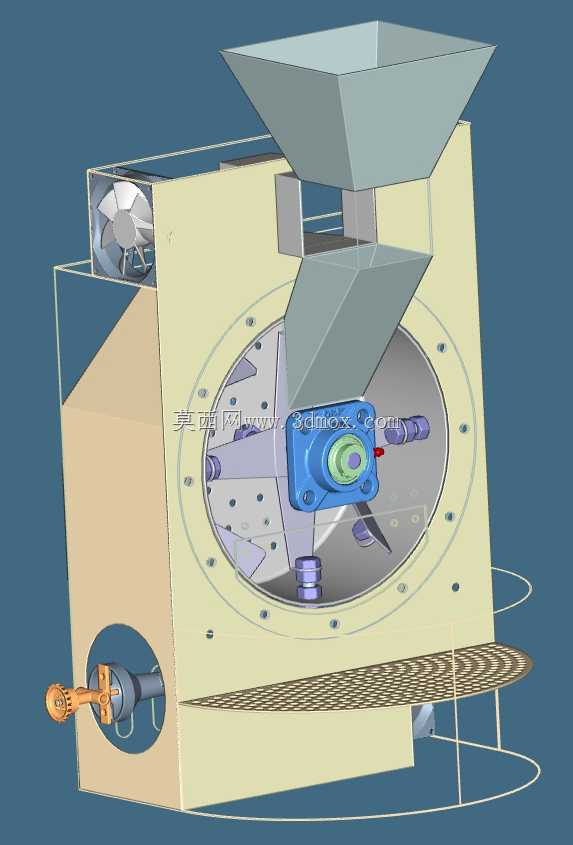

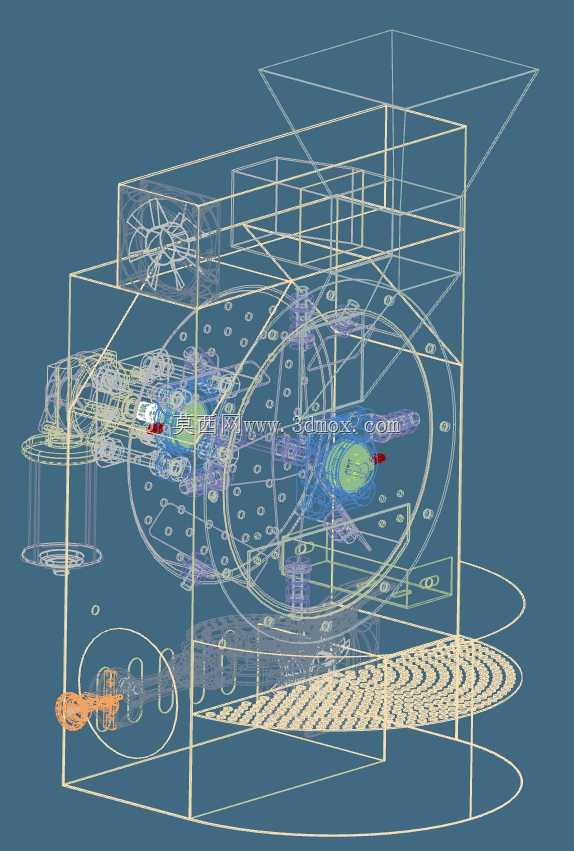

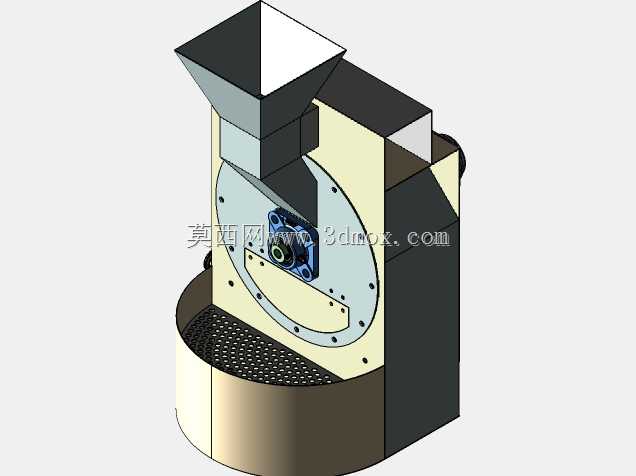

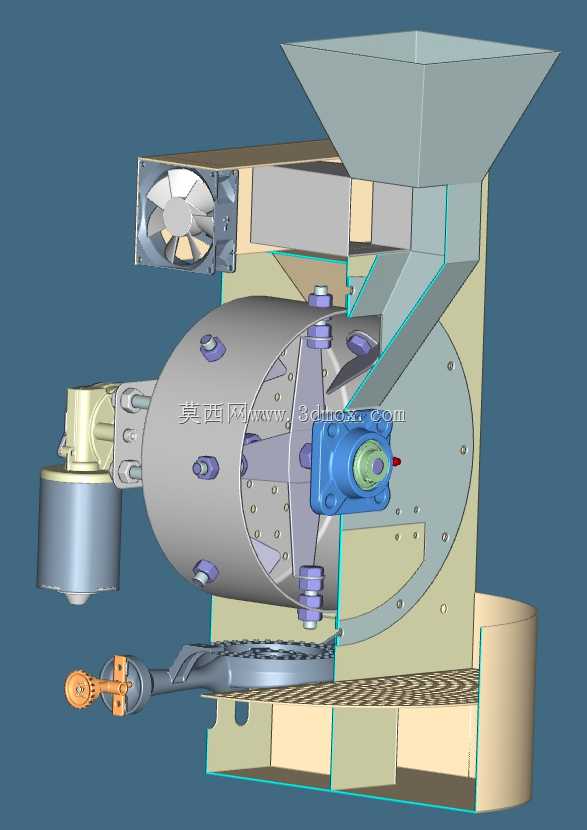

　　这款小型咖啡烘焙设备的三维结构，面向小型咖啡工作室、家庭咖啡爱好者的自制烘焙需求设计，整体结构紧凑，可直接放置于常规操作台面上使用，无需额外预留大型安装空间。设备顶部设置敞口式方锥进料斗，进料斗采用大倾角斜壁设计，生咖啡豆依靠自重即可顺畅滑入烘焙腔内部，无需额外设置进料推送机构，简化了整体传动结构。烘焙腔主体采用卧式圆形腔体结构，腔体外侧设置带观察窗的密封端盖，端盖通过圆周均布的紧固件与腔体本体连接，日常维护时可快速拆卸端盖清理腔体内残留的咖啡银皮与焦渣，观察窗采用耐高温透明材质，烘焙过程中可直接观察咖啡豆的色泽变化，判断烘焙进度。

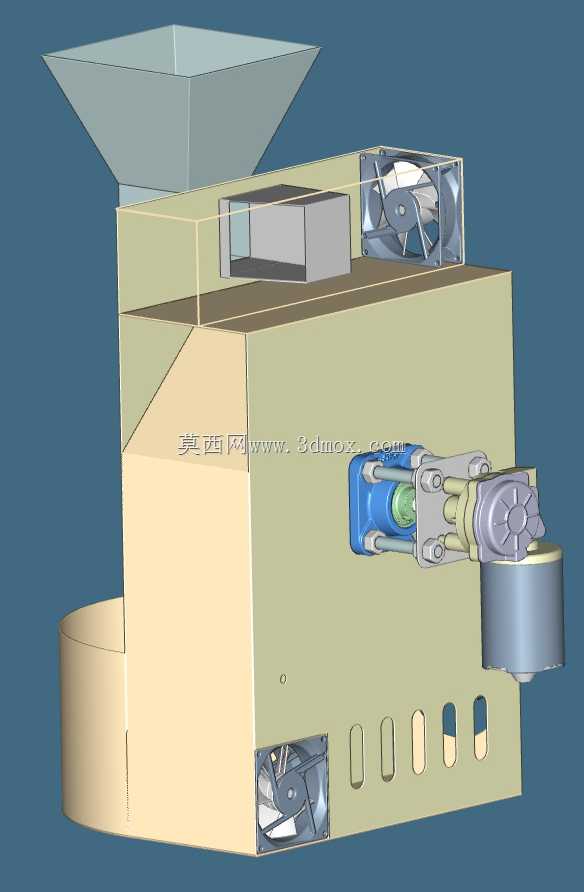

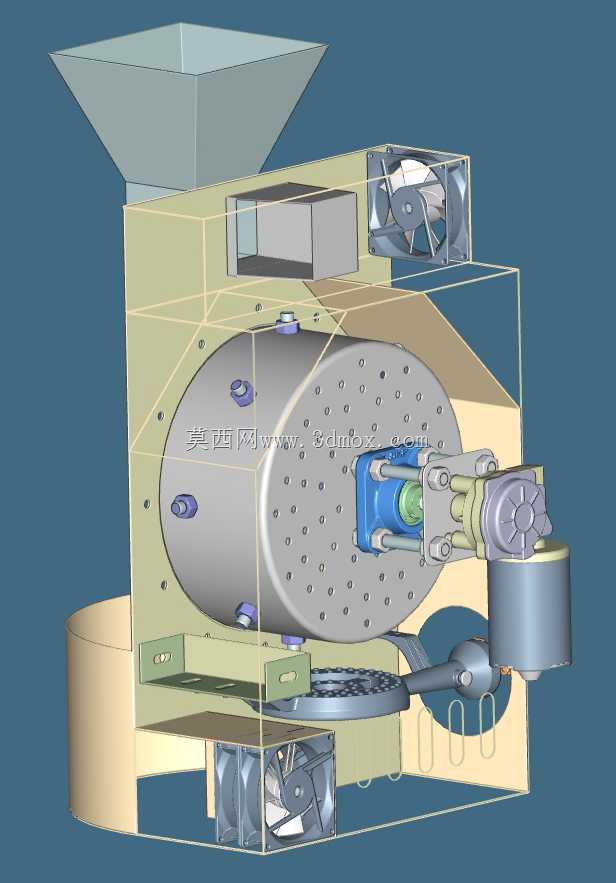

　　腔体侧部集成了热风循环组件，内置的离心风轮可将加热后的空气均匀送入腔体内部，让腔体内不同位置的咖啡豆都能均匀受热，避免局部焦糊的问题，热风循环的风道采用圆弧过渡设计，减少风阻的同时降低了运行过程中的气流噪音。腔体下方设置环形出料收集槽，烘焙完成后，打开腔体侧部的出料挡板，烘焙好的咖啡豆可直接落入收集槽内，收集槽采用可拆卸式设计，取出即可完成咖啡豆的转移，无需额外配置接料容器。设备的动力驱动部分采用侧置布局，减速驱动组件直接安装在腔体端盖的外侧安装位上，输出轴直接连接腔体内的搅拌翻料机构，省去了中间传动的联轴器、链轮等部件，既压缩了设备的整体外形尺寸，也减少了传动环节的功率损耗。搅拌翻料部件采用弧形拨片结构，拨片与腔体内壁的间隙控制在合理范围，转动过程中可持续翻动咖啡豆，让每一粒豆子都能充分接触热风，保证烘焙均匀度，拨片采用食品级耐高温材质，不会在高温烘焙环境下释放异味，也不会与咖啡豆发生反应影响风味。设备侧下方设置的调节旋钮组件，可直接调整热风温度、搅拌转速以及烘焙时长，调节结构采用机械旋钮搭配档位定位结构，操作直观，无需复杂的电控设置，适合非专业操作人员快速上手。

　　从安装边界来看，设备整体的长宽尺寸控制在小型操作台可容纳的范围，底部设置四个防滑支撑脚，放置时无需打孔固定，直接摆放在平整台面上即可稳定运行，设备背部预留热风排出口，安装时仅需在背部预留少量散热空间，无需对接复杂的外部管线，仅需接入常规民用电源即可运行。在实际应用场景中，这款设备既可以满足咖啡爱好者在家自制不同烘焙度咖啡豆的需求，也可用于小型咖啡门店的小批量样品烘焙，测试不同产地咖啡豆的烘焙风味曲线。

　　设计过程中充分考虑了DIY制作的可行性，多数结构件都可采用常规板材切割、折弯加工完成，非标准定制零件数量少，降低了自制加工的难度，整体结构没有复杂的曲面造型，建模过程中可通过基础的拉伸、旋转、阵列特征完成全结构搭建，各部件的装配间隙都预留了合理的公差范围，加工时无需高精度的加工设备即可完成组装调试。设备的整体外壳采用拼接式结构，各外壳板块通过紧固件连接，组装拆卸都十分便捷，外壳表面做了隔热处理，运行过程中外壳表面温度不会过高，避免操作时误碰烫伤。热风组件的加热模块与外壳之间设置隔热层，减少热量向外部散失，提升热能利用率，降低设备运行的能耗。出料挡板采用卡扣式锁紧结构，烘焙过程中可牢牢锁紧避免漏料，开启时仅需扳动卡扣即可快速打开，操作十分便捷。
