三灯珠大功率LED聚光照明组件

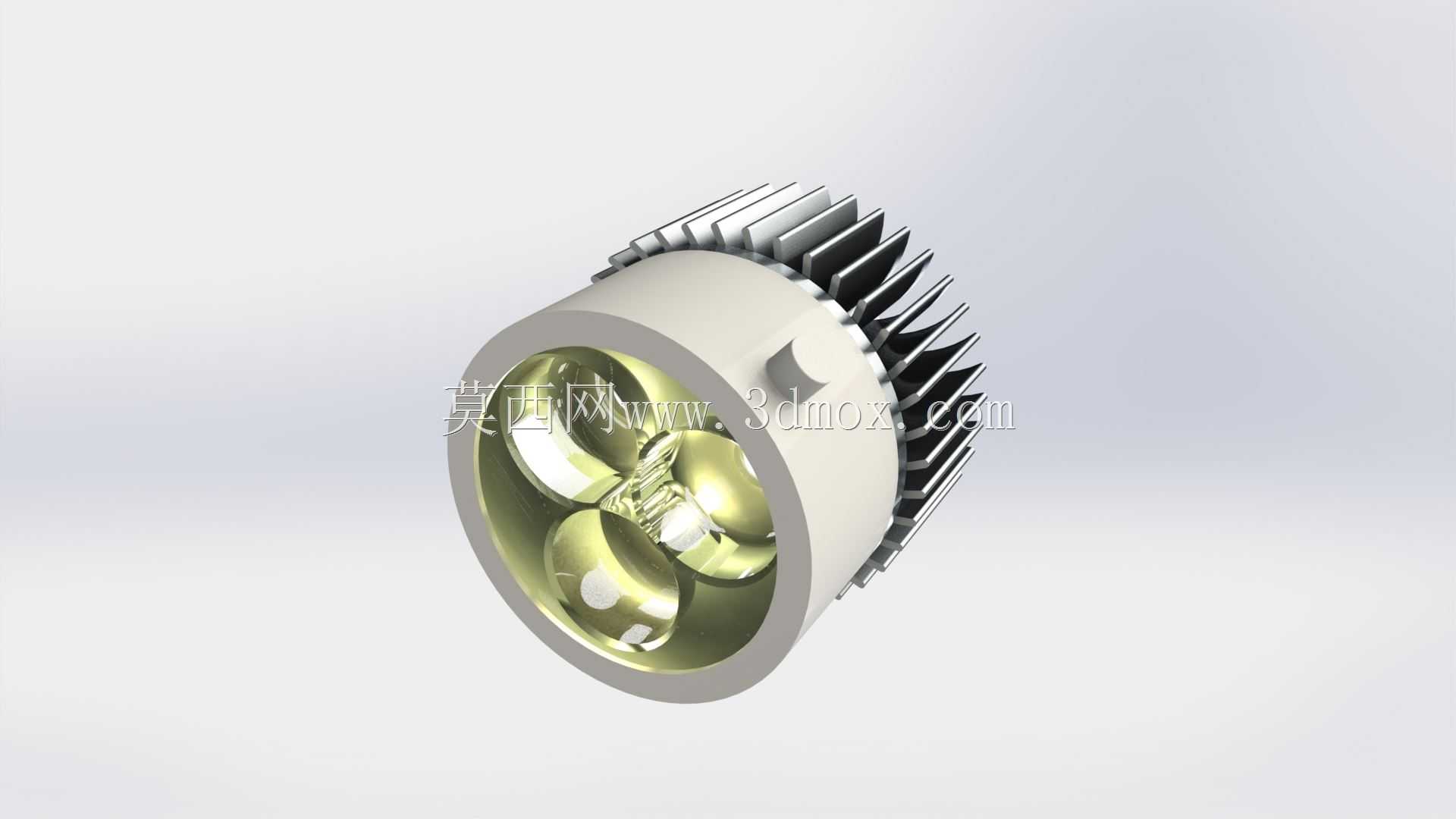

这款三灯珠LED聚光组件的设计，最初是面向小型设备局部照明、工业操作台定点补光、便携照明设备改装这类场景做的结构方案，核心是在紧凑的体积内实现足够的聚光照明效果，同时解决小尺寸下高功率灯珠的散热问题。从结构上看，整个组件采用一体化的柱形外壳设计，前端是内凹的反光杯腔，三颗3W规格的LED灯珠呈三角排布固定在腔体内的铝基板上，反光杯采用抛物面曲率设计，能将灯珠发出的大角度光线收拢成30度左右的聚光光束，在1米距离上可以形成直径约0.5米的集中光斑，满足定点照明的光线集中度要求，不会出现光线过度发散导致的照明区域亮度不足问题。

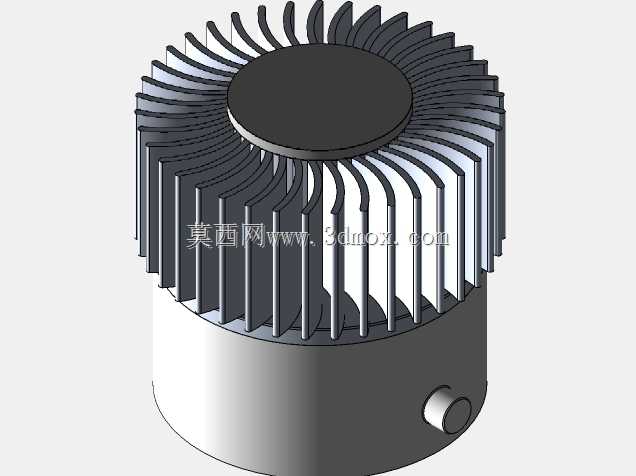

外壳后半段是一体化的散热鳍片结构，鳍片沿外壳周向均匀排布，采用径向延伸的设计，在不增加组件整体外径的前提下最大化散热面积，鳍片厚度和间距经过匹配，既保证空气可以在鳍片间隙间自然对流带走热量，也不会因为鳍片过薄导致结构强度不足，日常安装使用过程中轻微的磕碰不会造成鳍片变形，影响散热效率。灯珠工作时产生的热量通过铝基板直接传导到外壳的散热鳍片区域，自然对流条件下可以将灯珠结温控制在安全范围内，不需要额外加装散热风扇，避免了风扇带来的噪音和积灰问题，适合在对噪音敏感、粉尘较多的工业场景下长期使用。

安装边界上，整个组件的外径适配常规的筒灯安装开孔尺寸，外壳侧面预留了固定卡位，可以直接卡入标准尺寸的安装孔位，也可以通过支架固定在设备机架、操作台悬臂上，前端的灯面采用平齐设计，不会突出安装平面，避免日常操作中剐蹭到灯面造成刮花。电路连接部分预留了标准的接线端子位置，用户可以根据使用需求选配恒流驱动板，驱动板可以内置在外壳尾部的空腔内，不需要额外外置驱动盒，进一步简化安装流程，减少外部走线的复杂度。

设计过程中优先考虑了结构的易加工性，外壳部分可以采用铝合金压铸一次成型，后续只需要做简单的表面阳极氧化处理就可以满足使用要求，不需要复杂的机加工工序，反光杯部分可以采用PC材质注塑成型，内壁做真空镀铝处理，反光效率可以达到90%以上，同时塑料材质的反光杯抗冲击性能更好，相比玻璃反光杯不容易碎裂，适合在工业现场、户外便携设备这类有振动、冲击的场景下使用。灯珠的固定采用压板结构，不需要额外打胶固定，后期如果灯珠出现损坏，可以直接拆开压板更换灯珠和铝基板，不需要整体报废整个组件，降低后期维护成本。

实际使用场景中，这类聚光组件既可以作为小型机床的工作灯，给加工工位提供集中的照明，避免车间整体照明不足导致的加工误差；也可以集成到便携巡检设备上，作为巡检照明的光源，聚光的光束可以照亮较远的设备细节，方便巡检人员检查设备高处、狭窄位置的运行状态；还可以作为展示照明的光源，给展品、操作台提供重点照明，突出被照区域的细节。结构设计上没有多余的装饰性结构，所有的外形特征都是为功能服务：前端的内凹腔既用来安装反光杯和灯珠，也可以起到保护灯面的作用，避免外物直接触碰灯珠和反光层；侧面的卡位结构既方便安装固定，也可以作为安装时的定位基准，保证安装后灯面与安装平面平齐；尾部的空腔既可以容纳驱动电路，也可以作为走线的通道，让电源线从组件尾部直接引出，不会从侧面走线影响安装的平整度。

在光学设计的细节上，三颗灯珠的排布位置经过调整，尽量让三个灯珠的光斑在常用照明距离上完全重合，避免出现光斑分层、中心有暗区的问题，反光杯的曲率经过多次迭代，保证光斑从中心到边缘的亮度过渡均匀，不会出现中心亮度过高、边缘亮度骤降的情况，长时间在这种光线下作业也不容易产生视觉疲劳。散热结构的设计上，鳍片的高度经过热仿真验证，在3颗灯珠满功率9W工作的情况下，连续工作8小时外壳最高温度不会超过55摄氏度，即使不小心触碰也不会造成烫伤，满足工业设备的表面温度安全要求。
