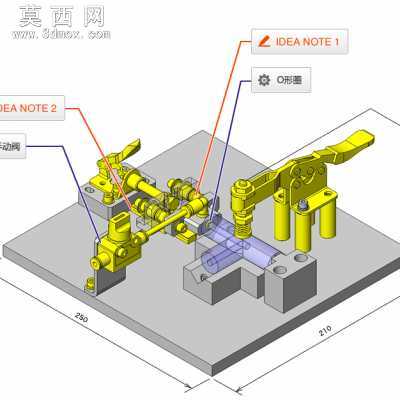

空气流量确认夹具 3D模型

　　目的・动作 在直线导轨和肘夹前端安装2个弹簧并均等固定工件的手动机构。通过接触工件的滑块进行加压并确认流量的夹具。环境·操作性 通过直线导轨相对于工件垂直移动并通过肘夹前端的2个弹簧以均等压力进行压紧的机构。为了确保与工件之间的 气密 性，在工件接触面上装入O形圈，防止空气泄漏。对象工件 树脂配管 外形：W70×D44×H18 工件重量：25g 特点 规格・尺寸 肘夹行程：17mm 弹簧位移量：7mm 外形尺寸：W220×D210×H127(最大) 精度・负载 工件固定负载：23.5N 主要零件的选型依据 肘夹 需执行水平动作，因此采用横压型。

　　闭合压力大幅超过所需负载时也无问题。直线导轨 力矩负载较小，因此选择最适合夹具规格的类型。设计要点 主要零件的计算过程 选择可固定工件的弹簧。弹簧负载 计算公式：反作用力F=kx 假设负载：F=23.5N(2个弹簧时) 加压时的假设位移量：x=12mm(安装时为5mm(安装长度：20mm；自由长度：25mm)、移动时为7mm) 选择弹簧常数：k=23.5/2/12=0.98 N/mm 构造制作与设计要点 选择空气流入时，向工件施加压力后仍可切实夹紧工件的弹簧。将外径φ8.6、内径φ4.8的O形圈嵌入外径φ8、内径φ3的槽中，通过橡胶的反作用力固定O形圈。
