自动化生产线自动分道压机结构设计

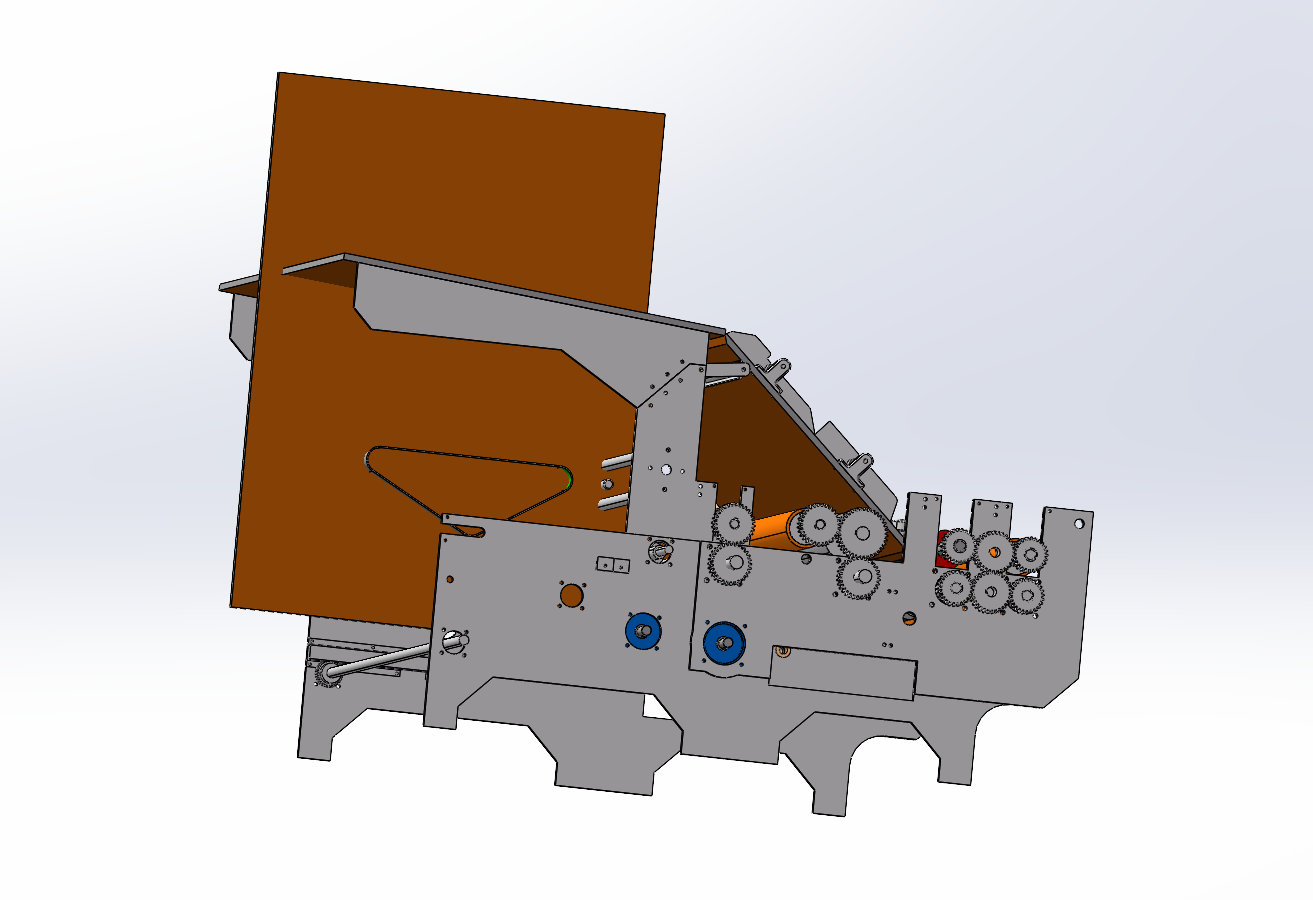

　　在3C电子零部件冲压、包装纸品压痕、小型五金件成型这类连续化生产场景里，工件完成压制后需要按规格、批次分流到不同下游工位，传统人工分拣搭配单工位压机的模式，不仅节拍跟不上整线12-18件/分钟的运行速度，还容易因为人工对位偏差出现压废、混料的问题，自动分道压机就是针对这类痛点整合设计的专用加工设备。从实际产线落地的角度看，这款设备的安装边界需要预留左右侧传动组件的检修空间，整机主体框架采用型钢焊接后去应力处理，安装基面的平面度公差控制在0.2mm/m以内，底部预留M16的地脚螺栓固定孔位，对接上游送料机的进料口高度可在±50mm范围内调节，能适配不同高度的流水线接驳需求。

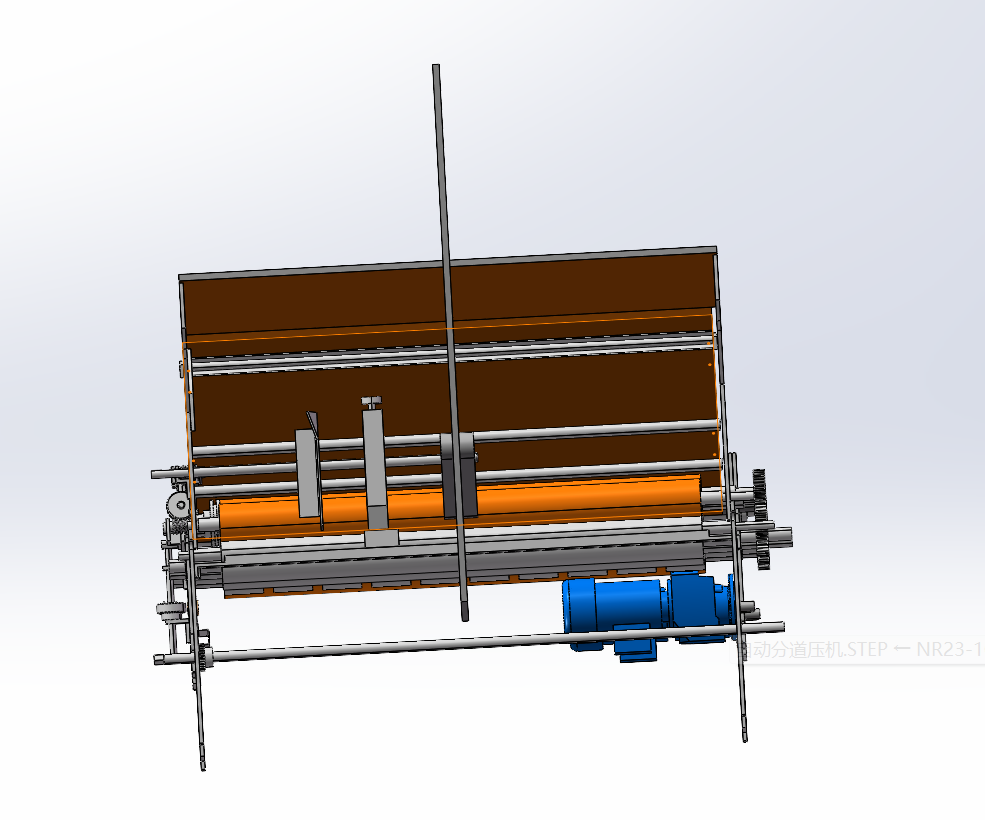

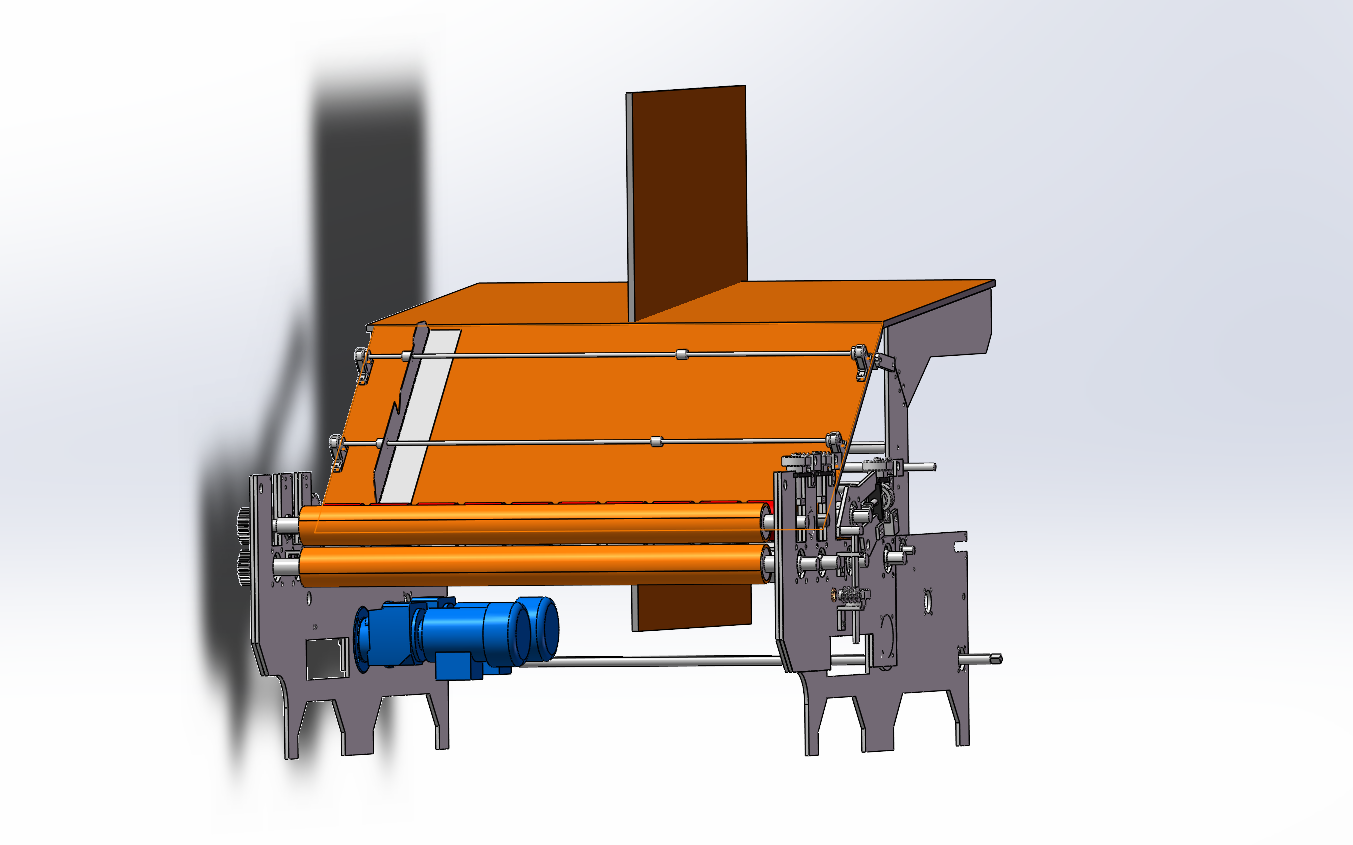

　　设备的功能逻辑是把压制作业和分道分拣整合在同一机架上完成，省去了工件在压机和分拣台之间转运的辅助时间，送料机构采用辊轴搭配同步带的传动结构，进料端设置可调式侧挡规，能根据工件宽度在100-450mm范围内快速调整，定位系统靠侧边的气缸推块配合端部的定位挡块实现工件的X、Y向定位，重复定位精度能控制在±0.15mm以内，避免压制过程中出现偏载导致的工件报废。压制系统的压辊采用包胶处理，表面邵氏硬度根据加工材质调整在60-85HA区间，压合间隙通过两端的调节螺杆实现0-20mm范围内的无级调整，能适配不同厚度的工件压制作业需求，压合动力采用减速电机搭配链传动，运行转速可通过变频器调节，匹配不同产线的节拍要求。

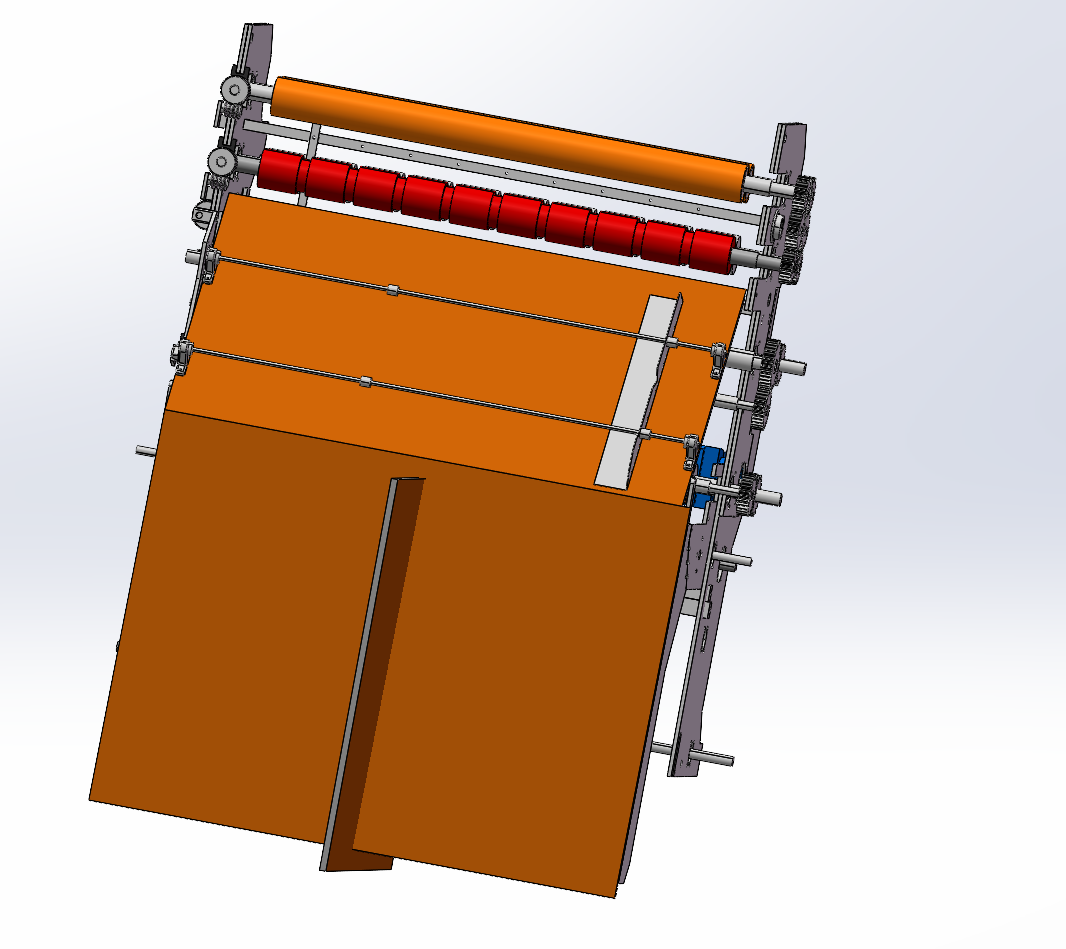

　　分道机构设置在压制作业工位的下游，通过拨杆式分流结构配合光电传感器的检测信号，能按照预设的分流逻辑把加工完成的工件导入两侧不同的出料通道，分流动作响应时间控制在0.3s以内，不会因为分流动作滞后出现工件卡滞的问题。设计过程中特意把传动组件都集中布置在设备的同一侧，既方便日常维护时的润滑、易损件更换，也能减少传动外露带来的安全隐患，机架上的所有转动部位都设置了可拆卸的安全防护罩，符合机械设备安全防护的规范要求。出料端的辊道高度和下游接驳设备的进料面保持齐平，工件出料后可直接流入下一道工序，不需要额外的转接机构。

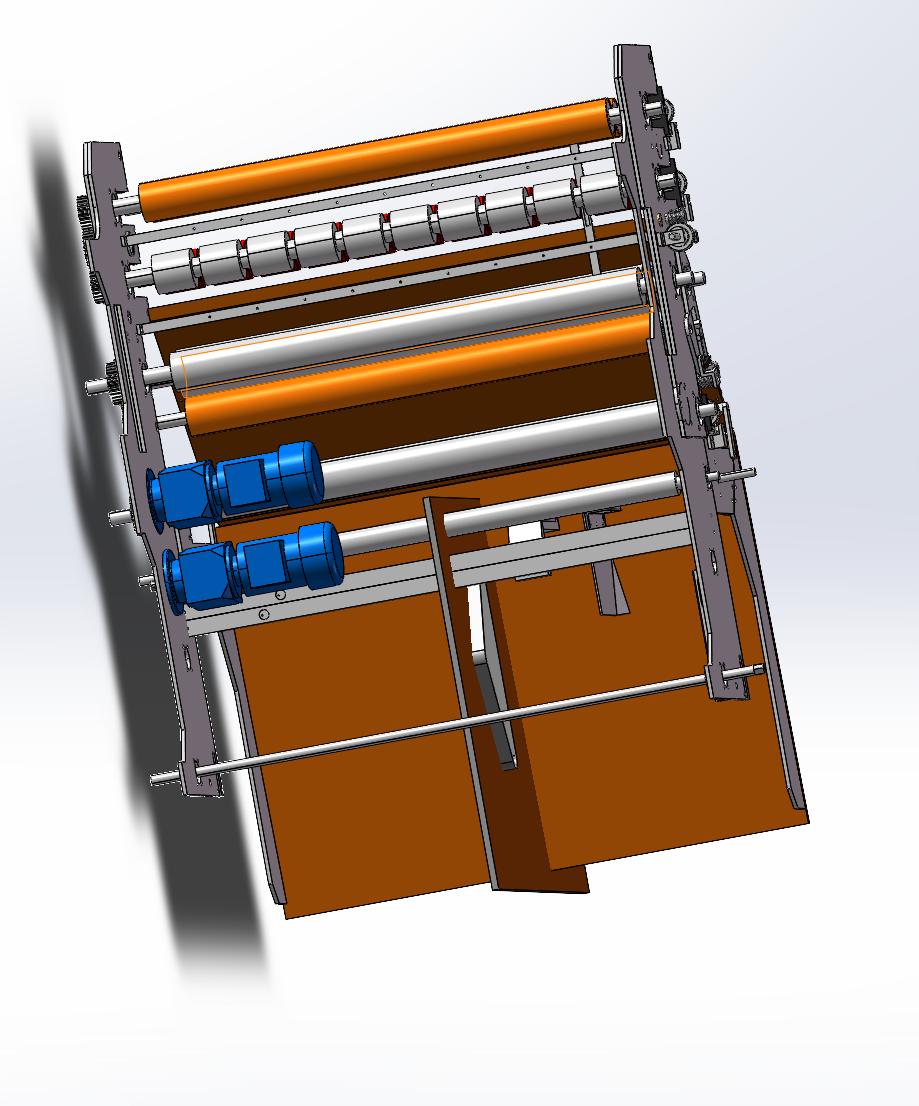

　　考虑到长时间连续运行的稳定性，设备的支撑辊都采用带座外球面轴承，具备一定的调心能力，能抵消机架加工、安装过程中产生的少量同轴度误差，延长轴承的使用寿命。压辊下方的工作台面采用耐磨钢板材质，表面经过磨削处理，粗糙度达到Ra1.6，减少工件输送过程中的摩擦阻力，同时台面上开设的长条形安装槽，方便根据不同的加工需求调整定位组件、检测元件的安装位置，提升设备的通用适配能力。在电气控制的逻辑设计上，设备预留了和上游送料机、下游接驳设备的信号交互接口，能实现整线的联动运行，当某一工位出现故障时，整线能同步停机并触发报警提示，避免出现堆料、撞机的问题。整机的气动元件都集中布置在机架侧面的气动安装板上，气源处理件、电磁阀组的安装位置预留了足够的操作空间，方便日常的压力调整、管路维护。从实际使用的反馈来看，这类整合了分道功能的压机，相比传统的单工位压机搭配独立分拣机构的方案，能减少30%左右的设备占地面积，同时减少了工件转运过程中的磕碰损伤问题，尤其适合多规格小批量的柔性化生产场景，换型时只需要调整侧挡规位置、压合间隙以及分道逻辑参数，就能快速切换加工品类，不需要对设备结构做大规模改动。
