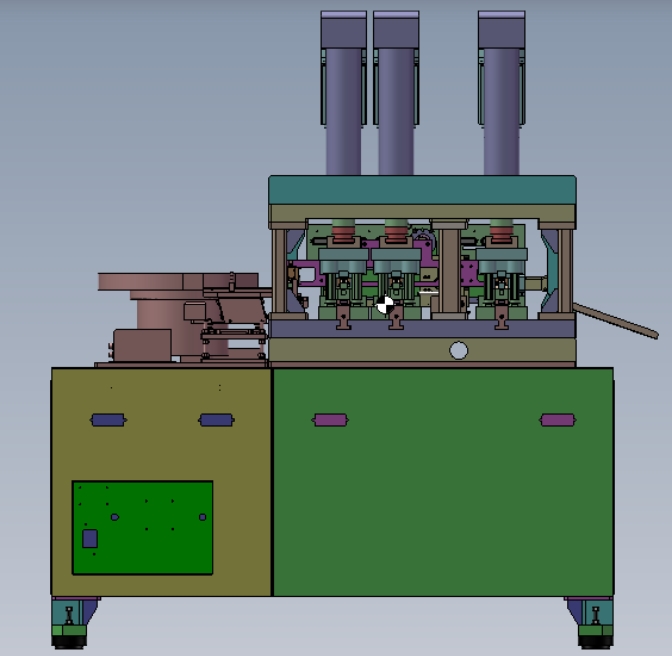

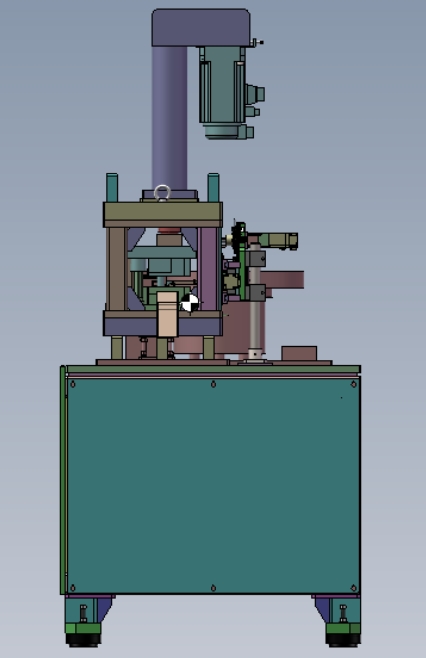

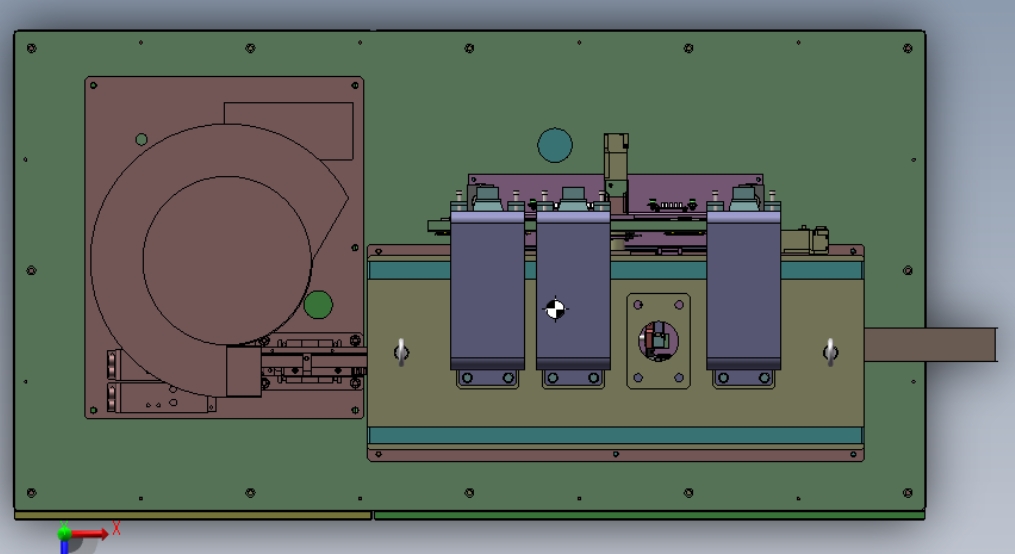

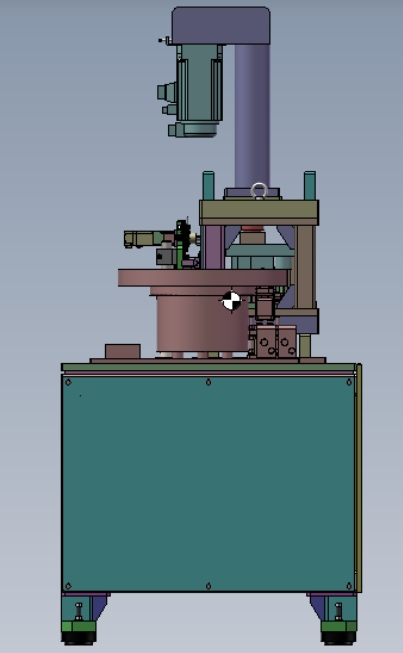

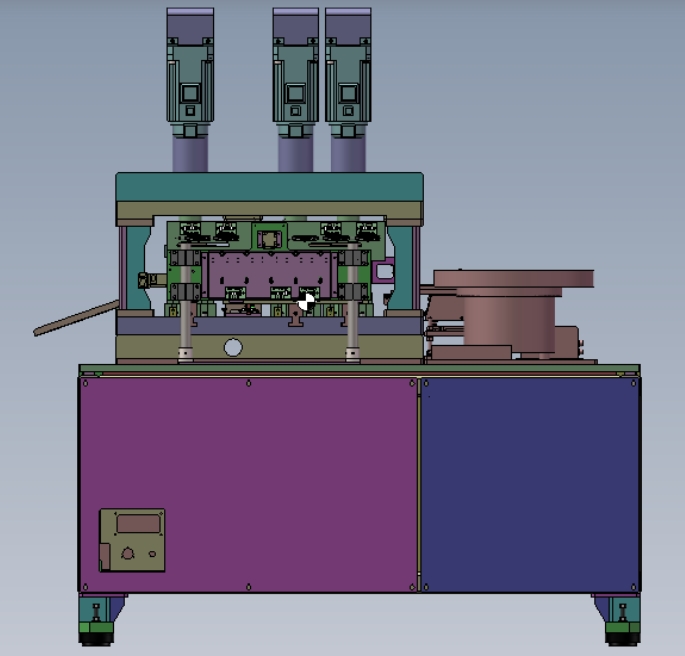

车身小型零件加工用紧凑型冲压产线

　　从实际加工逻辑来看，这类产线的工序排布完全围绕小件冲压的高效需求设计，整线集成开卷送料机构、冲压执行单元、级进模工位、自动下料组件，开卷送料部分采用伺服送料辊结构，可根据带料厚度调整压辊间隙，适配0.3-2mm厚度的冷轧钢板带料送进，送进精度可控制在0.1mm以内，避免送料偏差导致的孔位偏移、修边不齐等加工缺陷。冲压执行单元采用立式缸体结构，冲压行程可根据模具闭合高度灵活调整，单次行程的压力输出稳定，不会因为连续作业出现压力波动导致的零件成型不良。在汽车零部件冲压加工车间的小件生产区域，这类小型冲压线是承担高供给量小件生产的核心设备，主要适配车身上各类小型异形钣金零件的批量加工，相比大型整线冲压设备，它的占地尺寸更紧凑，安装时不需要预留超大的设备基坑，普通承重满足每平米两吨载荷的硬化车间地面即可完成布设，整机底座采用箱式焊接结构，底部预留可调式支撑脚，安装时可快速调平，不需要额外做复杂的地基浇筑，适配老车间改造、小件专线快速搭建的场景需求。

　　核心的级进模工位采用多工位排布设计，在一次冲压行程中可同步完成冲孔、修边、翻边、整形、落料多道工序，不需要在不同设备间周转零件，省去了多次定位装夹的辅助时间，生产效率相比单工序冲压提升四倍以上，完全能满足整车配套时的高产能供给要求。设计这类产线的三维结构时，首先要考虑各单元的动作干涉问题：送料机构的送料臂行程要和冲压滑块的下行行程做硬联锁，在滑块下行到安全区间前送料臂必须完全退回模区外，避免撞模风险；自动下料的取料结构要设置在落料工位的侧方，取料动作在滑块上行到上止点后触发，不会和模具的顶料结构产生运动干涉。

　　整机的电气控制元件、气路管路都布设到底座箱型结构的内部空腔中，外部只预留操作按钮和维护检修门，既避免车间内的金属碎屑、切削液飞溅损坏元件，也能让整线的外形更规整，减少外部突出的管线带来的安全隐患。从安装边界来看，整线的操作面预留了800mm的操作维护空间，后侧预留600mm的管线布设和检修通道，设备总高度控制在两米二以内，适配常规车间的厂房层高，不需要额外抬高车间顶棚；进料侧的带料架安装位置和主机的对接间隙控制在50mm以内，避免带料送进过程中出现下垂卡滞，出料侧的下料滑道直接对接零件收集箱，加工完成的零件可顺着滑道直接滑入收集容器，不需要额外安排人工接料，减少一线操作人员的重复劳动强度。

　　日常生产中，这类产线的模具更换也做了适配设计，模区采用标准化的装夹槽，换模时只需要松开快速压块即可完成模具吊装更换，单套模具的更换时间可控制在三十分钟以内，适配多品种小批量的小件柔性生产需求，不会因为换模时间过长影响整体生产排程。在冲压作业的安全防护设计上，模区周边设置了可开合的安全防护挡板，挡板上预留观察窗，可在作业过程中观察模内的加工状态，同时挡板和设备的启动回路做联锁，挡板未完全闭合时设备无法启动冲压行程，避免操作人员误伸手进入模区导致的安全事故。送料端的带料整平结构可根据带料的平整度调整整平辊的压下量，保证进入模区的带料平整无翘曲，减少因为带料变形导致的成型废品率。整线的润滑系统采用集中供油设计，所有需要润滑的运动副都通过预置的油路连接到集中注油点，日常维护时不需要逐个点位注油，大幅降低日常维护的工作量。
