龙门架式多轴自动送料机械手结构

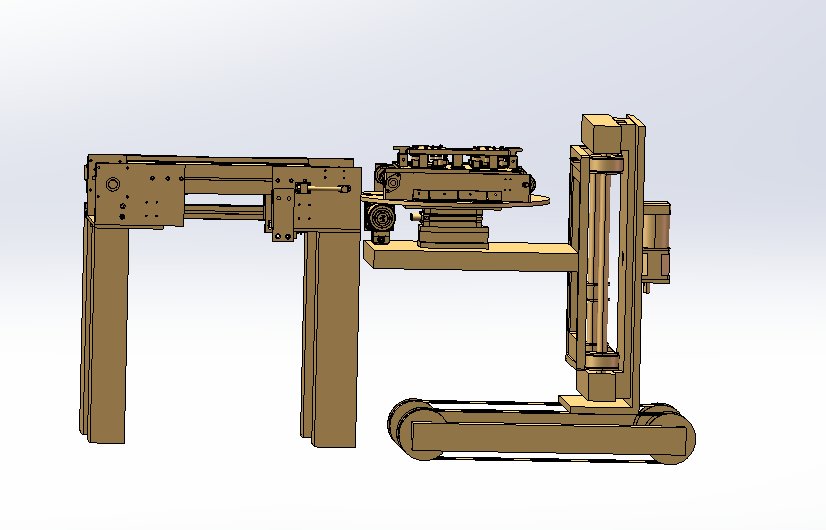

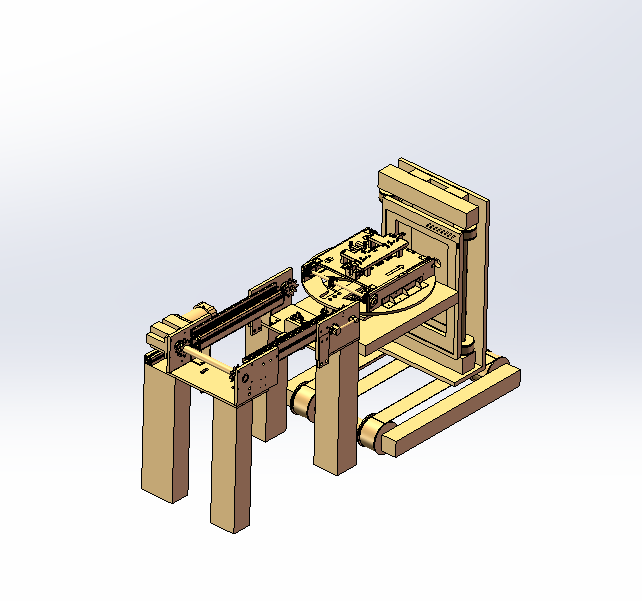

　　这套送料结构的设计初衷，是解决离散制造产线中跨工位物料转运的定位偏差问题，目前在3C电子小件组装、五金冲压件上下料、汽车零部件机加工序间流转场景中适配性较强，尤其适合需要在水平长距离、垂直升降、水平旋转三个维度完成物料取放的工位，替代传统人工重复取放料动作，规避人工操作带来的取料位置偏差、放料磕碰工件、长时间作业疲劳导致的效率波动问题。从结构布局来看，设备采用分体式龙门支撑加侧置升降旋转模组的构型，左侧双立柱龙门架承担水平横移导轨的支撑负载，两根立柱采用等截面矩形钢焊接构型，底部预留与车间地面预埋板连接的安装孔位，横移导轨跨距根据常规产线工位间距设定，适配0.8米到1.2米宽度的产线通道安装，安装时需保证两根立柱的安装面平面度公差控制在0.2mm以内，避免横移导轨运行时出现卡滞。

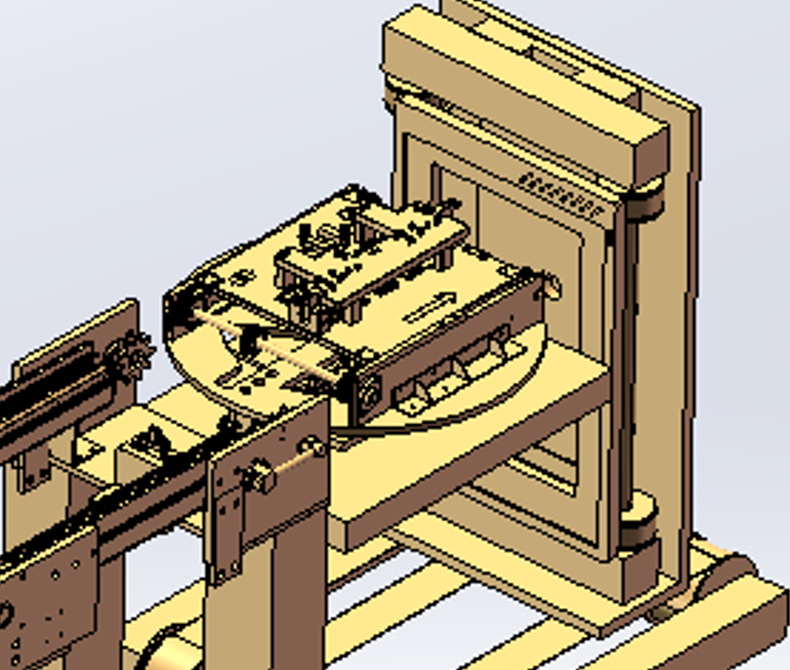

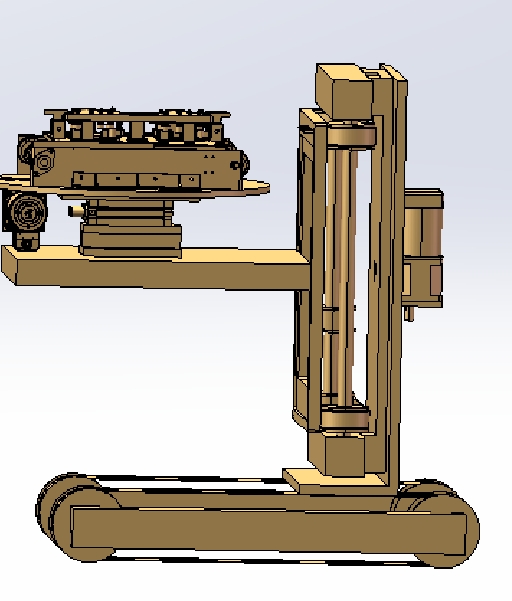

　　横移模组采用同步带传动搭配线性导轨导向的方案，传动侧配置张紧调节结构，可在长期运行出现同步带松弛时快速调整张紧力，无需拆解整体护罩，横移滑台的负载能力设定为15kg，可适配绝大多数中小型工件的取放需求，滑台运行速度可根据产线节拍在0.1m/s到0.8m/s区间调整，两端配置硬限位块与缓冲胶垫，避免超程运行造成结构碰撞。侧置的升降旋转单元底部配置独立的水平移动底座，底座采用履带式拖链收纳线缆与气路管线，避免管线在移动过程中出现剐蹭、缠绕问题，升降立柱采用双导轨导向搭配丝杠传动的结构，升降行程可覆盖0.3米到1米的高度差，适配不同高度的机床工作台、料架、输送线的对接需求，旋转台配置在升降滑台前端，可实现0到180度的水平旋转，旋转定位重复精度控制在±0.05mm以内，满足精密工件的取放定位要求。

　　取料端搭载的夹治具安装板预留标准的气动夹爪、真空吸盘安装孔位，可根据不同工件的外形、材质快速更换取料末端，无需重新加工连接法兰，夹治具安装板上还预留了检测传感器的安装槽位，可加装光电传感器、光纤传感器检测工件是否到位、是否存在夹取脱落的情况，运行逻辑上可对接产线PLC的IO信号，实现与上下游设备的动作联锁，当上一工位工件到位发出信号后，送料机构自动移动到取料位，完成夹取后按照预设路径移动到放料位，放料完成后自动返回等待位，全程无需人工干预。

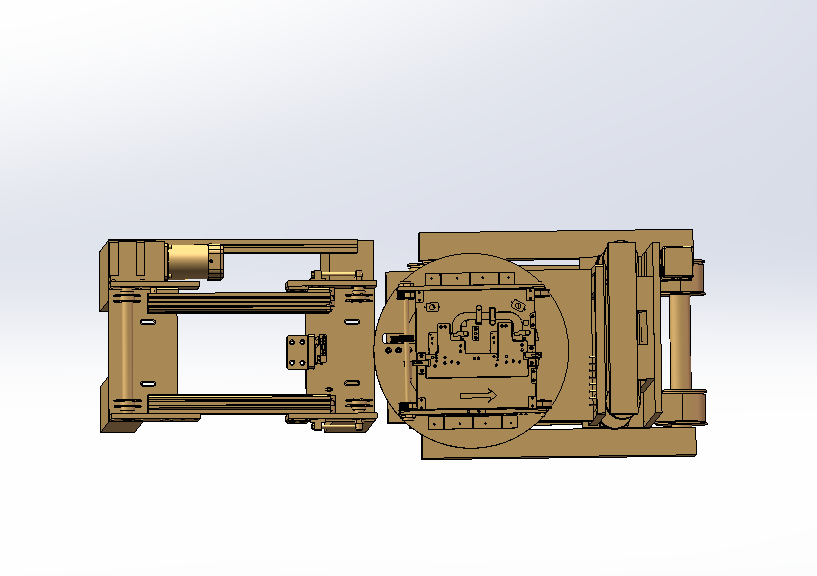

　　设计过程中重点考量了设备的维护便利性，所有传动部件的润滑注油嘴都设置在结构外侧，日常保养时无需拆解外护板即可完成注油操作，线缆与气路的接头都采用快插式结构，出现线路、气管损坏时可快速更换，减少停机维护时间。安装边界方面，设备整体占地长度约2.2米，宽度约1.1米，安装时需在设备周边预留至少0.5米的维护通道，地面承重要求不小于500kg/㎡，避免长期运行出现基础沉降影响设备精度。整套结构的受力点都做了加强筋处理，龙门架横梁与立柱的连接位置采用三角加强筋焊接，减少横移滑台带负载运行时的横梁形变，升降立柱与底部移动底座的连接位置配置了调整垫铁，可在安装时调整立柱的垂直度，保证升降模组运行的顺畅性。在实际产线适配中，这套结构可根据现场工位布局调整横移导轨的长度、升降行程参数，无需改动核心传动部件的构型，可快速适配不同的产线布局需求，相比多关节工业机器人，这套龙门式送料结构的成本更低，维护难度更小，在固定路径的重复送料场景中，运行稳定性更有优势，不会出现关节机器人长期运行后的关节间隙累积误差问题，适合大批量、快节拍的标准化产线使用。
