iPhone6全自动手机贴膜生产设备

在消费电子组装生产环节，屏幕保护膜贴附是手机出厂前的关键工序，早期依赖人工贴膜的产线，不仅单工位节拍难以稳定控制在8秒以内，还容易出现对位偏移、气泡残留、膜片褶皱等不良，不良率常年维持在3%-5%区间，且人工操作的熟练度差异会直接导致整线产能波动，这款针对iPhone6设计的全自动贴膜设备，正是为解决3C电子组装段贴膜工序的痛点开发的非标专用设备。

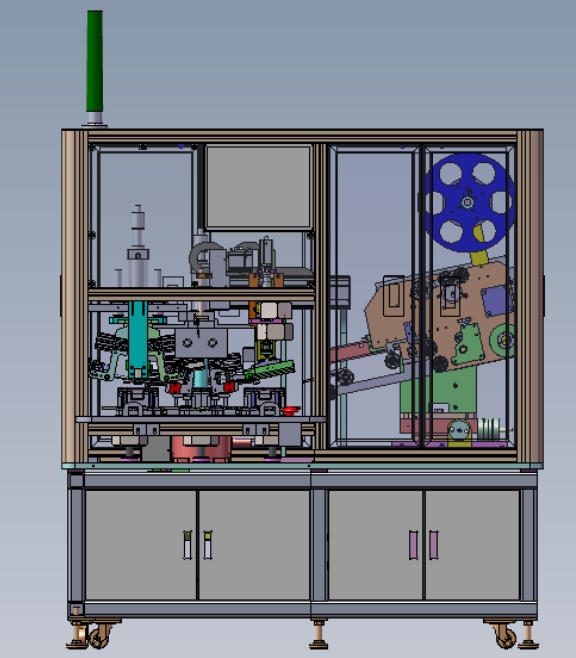

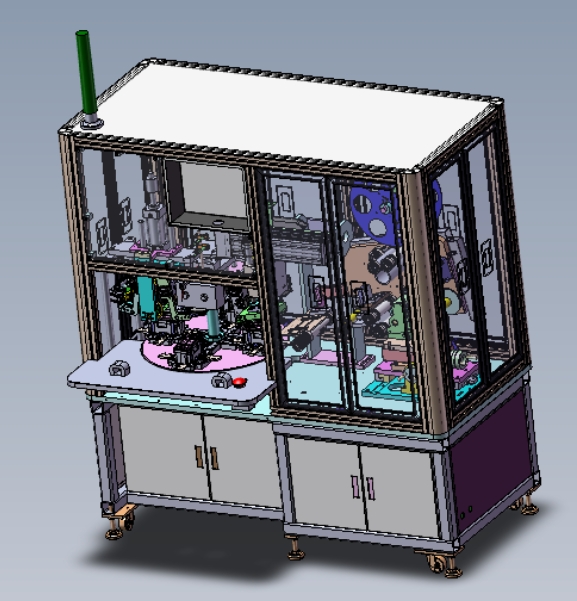

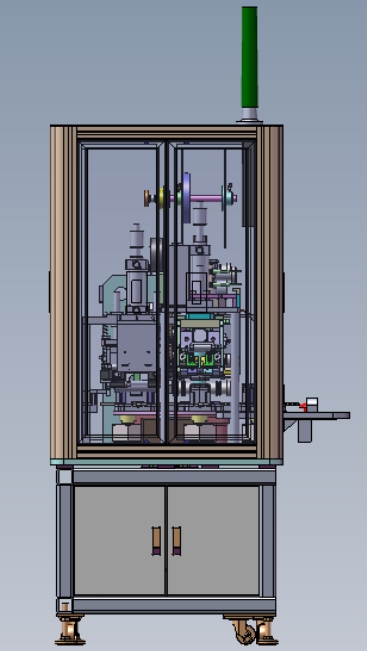

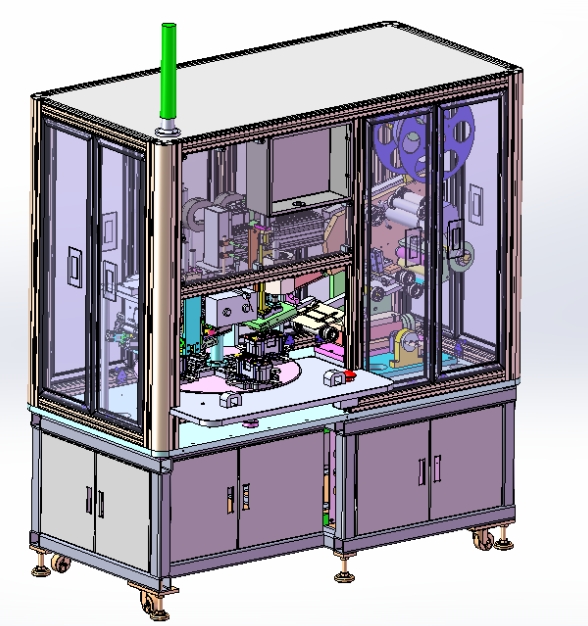

从实际产线布局来看，该设备采用一体式机架结构，底部配置可调脚轮与支撑脚，整体安装边界控制在长2200mm、宽1400mm、高1800mm范围内，可直接嵌入现有手机组装流水线的中段工位，无需对原有产线做大规模改造，设备底部设置双开门储物柜体，可用于存放备用膜片、清洁耗材与日常维护工具，上部作业区采用全透明亚克力防护门搭配铝型材框架，既可以隔绝外界粉尘进入贴膜作业区，又能方便操作人员实时观察内部工位运行状态，顶部预留的排气接口可对接车间无尘送风系统，满足贴膜工序的洁净度要求。

设备的核心作业逻辑围绕多工位转盘布局展开，转盘上均匀分布4个载具工位，分别完成上料定位、膜片撕膜、精准压合、成品下料四个工序，每个工位的动作节拍独立可调，可根据前端产线的实际产能做匹配调整。定位系统采用视觉对位加机械二次校准的组合方案，载具上设置仿形定位槽，可精准适配iPhone6的机身轮廓，放置手机后侧边的柔性夹紧机构会自动将机身推至基准位置，视觉相机采集屏幕边角的定位标记后，会自动修正膜片的XY轴偏移与旋转角度，对位精度可控制在±0.05mm以内，完全满足手机屏幕贴膜的位置公差要求。

撕膜工位采用粘性滚轮配合离型纸收卷机构，可自动剥离保护膜的离型层，过程中不会触碰膜片的胶层面，避免胶层沾附灰尘产生颗粒不良；压合工位采用软质硅胶压头，压合压力可通过精密调压阀做0-50N范围的无级调节，压合过程按照先接触屏幕中心再向四周延展的路径动作，可有效排净膜片与屏幕之间的空气，避免气泡残留，压合完成后还会设置二次滚压工序，确保膜片边缘完全贴合无翘边。

设备自带的故障自检功能可实时监测每个工位的传感器信号，当出现缺料、卡料、对位失败等异常时，会自动暂停对应工位的动作并在操作屏上提示异常位置，不会导致整线停机，异常排除后可直接从断点位置恢复运行，大幅降低故障排查的时间损耗。日常维护时，防护门打开后设备会自动触发安全联锁，切断内部运动机构的动力输出，避免调试过程中出现机械伤害，所有运动模组都采用集中润滑设计，日常保养仅需定期加注润滑脂即可，无需复杂的拆解维护。

从结构设计的角度来看，该设备的机架采用方管焊接后做时效处理，可避免长期运行出现结构变形影响对位精度，所有运动部件的安装基准面都做了铣平处理，直线导轨、伺服电机的安装同轴度、平行度公差都控制在0.02mm以内，确保长期高速运行的稳定性。转盘采用凸轮分割器驱动，重复定位精度可达±0.02mm，完全满足多工位轮转的位置精度要求，气路、线路都采用拖链内置排布，外观整洁且不会出现线路拉扯磨损的问题。

在实际产线应用中，该设备可实现单班8小时连续运行，单工位每小时可完成450台以上的手机贴膜作业，贴膜良率可稳定在99.5%以上，仅需1名操作人员负责上下料与异常处理，相比传统人工贴膜方案可减少60%以上的人工投入，同时避免人工操作带来的膜片污染、对位偏差等问题，尤其适合大批量标准化的手机组装生产场景，也可通过更换载具与调整视觉参数，适配同尺寸其他型号手机的贴膜需求，具备一定的柔性生产能力。
