直流电源接入DC座结构设计

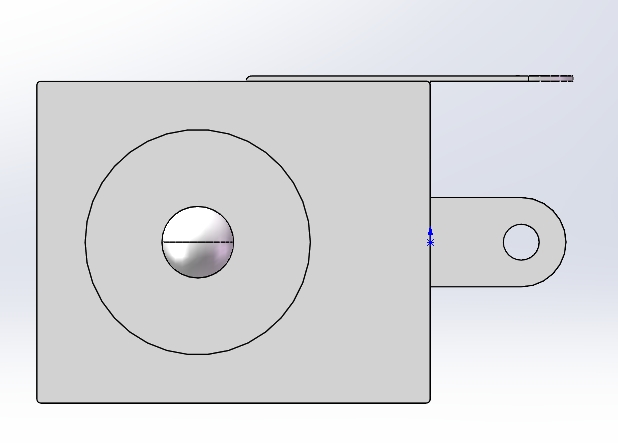

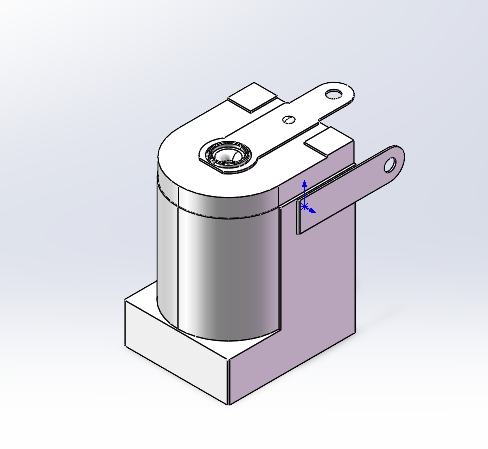

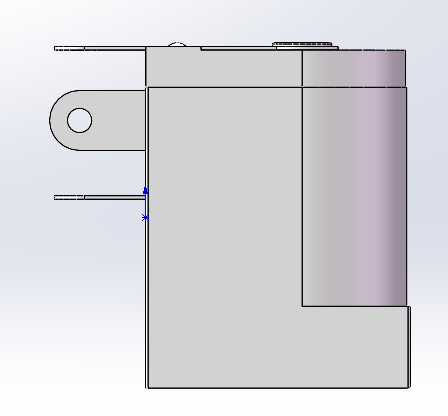

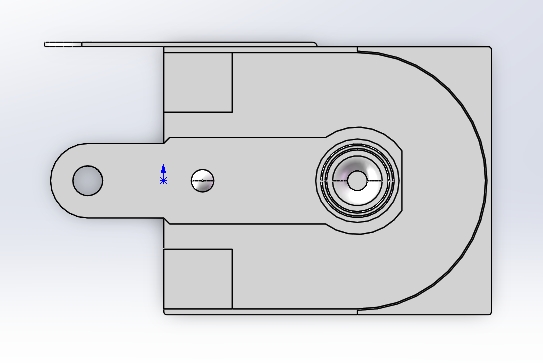

在各类消费电子、小型工业控制板卡、便携检测设备的硬件结构设计中，DC电源座是板端直流供电接入的核心连接件，其结构合理性直接决定设备供电的稳定性、装配效率与长期使用可靠性。本次设计的DC座结构，针对板载卧式安装场景做了适配优化，首先从安装边界来看，整体采用L型布局，主体供电模块部分为规整矩形结构，侧边延伸出带安装孔的固定耳，安装孔中心距侧边的尺寸经过适配常规M2固定螺丝的装配公差设计，固定耳厚度控制在1.2mm，既保证锁附后的结构强度，不会因螺丝锁紧产生形变，又不会过多占用PCB板的表层布线空间。主体部分的引脚采用直插式设计，引脚伸出长度适配1.6mm标准厚度PCB的波峰焊工艺要求，引脚间距符合安规要求的电气间隙，避免焊接后出现连锡、高压击穿等生产或使用隐患。

从实际应用场景出发，这类DC座主要适配常见的5.5*2.1mm、5.5*2.5mm规格的直流电源插头，覆盖3V到24V的常规低压直流供电场景，小到便携蓝牙音箱、家用路由器，大到小型工控采集模块、桌面式检测仪器，都能采用该结构作为电源输入接口。设计过程中首先考虑的是插拔寿命问题，内部接触弹片采用弯折弧度优化，插头插入时的导向斜角做了15度的倒角处理，既保证插入时的顺滑手感，又能让弹片与插头外壁保持均匀的接触压力，避免长期插拔后出现弹片松弛、接触不良导致的供电压降问题。外壳部分的台阶结构做了错位加强设计，在插头频繁插拔的受力方向增加了0.8mm的加强筋，避免长期受力后外壳开裂，同时外壳与内部绝缘基座的配合采用卡扣加定位柱的双重固定方式，生产装配时不需要额外打胶就能实现牢固结合，提升组装效率。

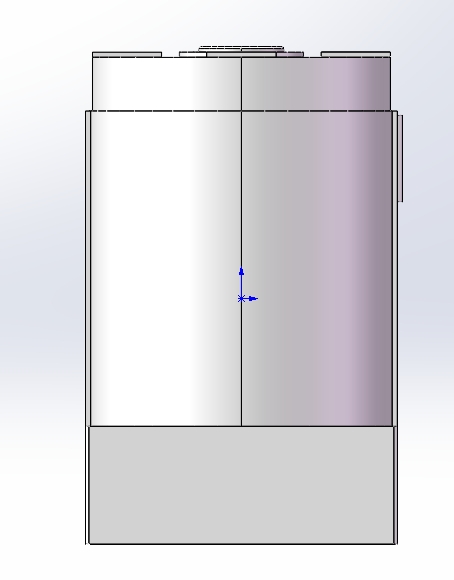

在安装适配性上，该结构的整体高度控制在11.2mm，适配绝大多数外壳内部的竖向空间要求，不会出现装配后顶壳的问题，侧边固定耳的位置与主体的相对尺寸经过公差链校核，当PCB板上的安装孔位存在±0.1mm的加工误差时，依然可以顺利完成螺丝锁附，不会出现装配应力。引脚的排布位置避开了PCB板上常见的布线密集区，电源引脚与接地引脚的间距留足了安规距离，即使在24V供电场景下也能满足爬电距离要求。另外，结构上预留了防反插的识别特征？不对，DC座本身是圆形接口，设计中在接口外圈做了对位缺口，与带定位凸点的插头配合时，能保证插头插入后不会出现径向转动，避免长期使用后插头松脱。

从结构设计的细节来看，绝缘基座部分采用耐高温的材质适配波峰焊的高温环境，不会出现过炉后形变、引脚偏移的问题，金属部件的边缘都做了圆角处理，避免生产装配过程中划伤操作人员的手部，也不会在装配时刮伤周边的线材。固定耳上的安装孔采用沉头设计，锁附螺丝后螺丝头不会高出固定耳表面，避免与周边结构件产生干涉。整体结构没有多余的复杂特征，模具开模时不需要复杂的抽芯结构，能有效降低量产时的模具成本与生产不良率，同时各个部件的拆分都符合自动化组装的要求，弹片、引脚、绝缘基座、外壳的装配顺序可以直接适配自动组装机的上料流程，不需要额外的人工干预工序。

在实际选型使用时，结构工程师只需要按照模型给出的安装边界在PCB上预留对应的焊盘与固定孔位，不需要额外做结构校核，模型中已经考虑了焊接后的引脚突出高度、外壳与PCB之间的预留间隙，能避免出现焊接后外壳与PCB之间出现缝隙、或者装配时与板上其他 taller 元件产生干涉的问题。针对不同的供电电流需求，该结构的弹片接触面积做了冗余设计，最大可以承载5A的持续电流，覆盖绝大多数低压直流供电设备的功率需求，不会出现大电流下接触部位发热的问题。
