12mm规格自锁自复金属按钮结构设计

在小型工业控制终端、便携检测设备、户外机柜面板、小型机电操作盒这类安装空间局促的场景里，12mm直径的金属按钮是出镜率极高的人机交互元件，不同于大尺寸面板按钮的冗余安装空间预留，这类小直径按钮的设计需要在极小的体积内平衡操作手感、密封性能、接线可靠性与结构强度，很多刚接触面板元件选型的工程师容易忽略安装边界的细节，导致后期装配出现面板干涉、接线端子顶到内部走线、锁紧螺母滑牙这类现场问题。

从实际使用场景出发，这类金属按钮的外壳采用金属材质加工，本身具备足够的抗冲击强度，在车间现场偶尔的磕碰、户外工况下的轻微剐蹭都不会导致外壳开裂，相比塑料按钮更适合用在设备外露操作面、人员操作频次高的工位。功能层面这类按钮覆盖两种核心操作逻辑：自复位式结构内置弹性复位件，按下时触发触点通断，外力撤除后自动回弹到初始位置，适合点动控制、信号触发类的操作，比如设备的寸动调整、报警信号复位；自锁式结构内置锁止卡扣机构，第一次按下后锁止结构卡合保持触点通断状态，再次按下才会解锁回弹，适合需要保持工作状态的功能切换，比如设备电源开关、功能模式切换。

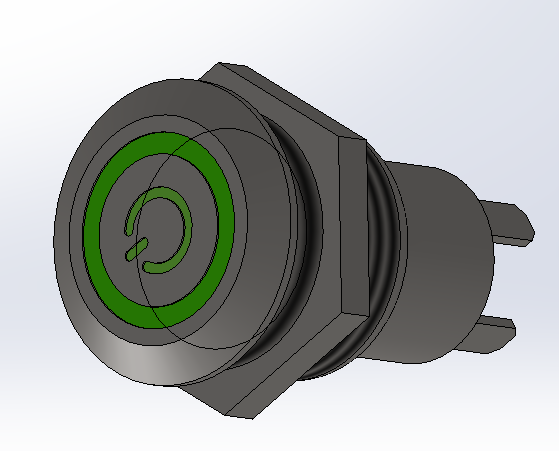

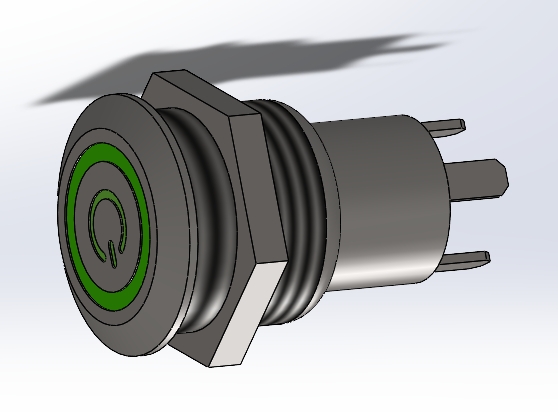

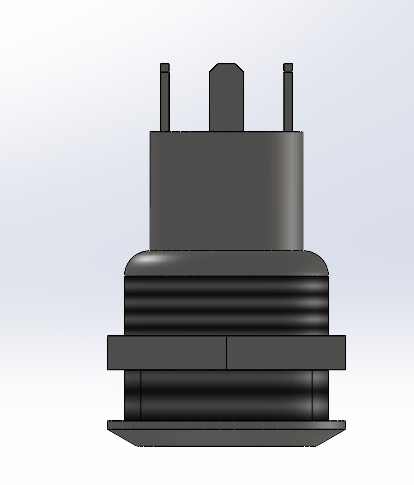

设计这类按钮的三维结构时，首先要明确安装面板的边界条件：安装开孔直径严格匹配12mm公差带，通常开孔公差控制在+0.2mm以内，避免开孔过大导致按钮晃动、密封失效；螺纹段的长度需要适配不同厚度的面板，常规款适配1-5mm厚度的面板，若用于加厚机柜、双层绝缘面板的场景，需要加长螺纹段长度，保证锁紧螺母能够完全咬合螺纹，不会出现锁不紧的情况。头部的造型做了六角防转结构，安装时可以用扳手卡住头部六角位，再拧紧背部的锁紧螺母，避免拧紧过程中按钮整体跟转，扯断内部接线。

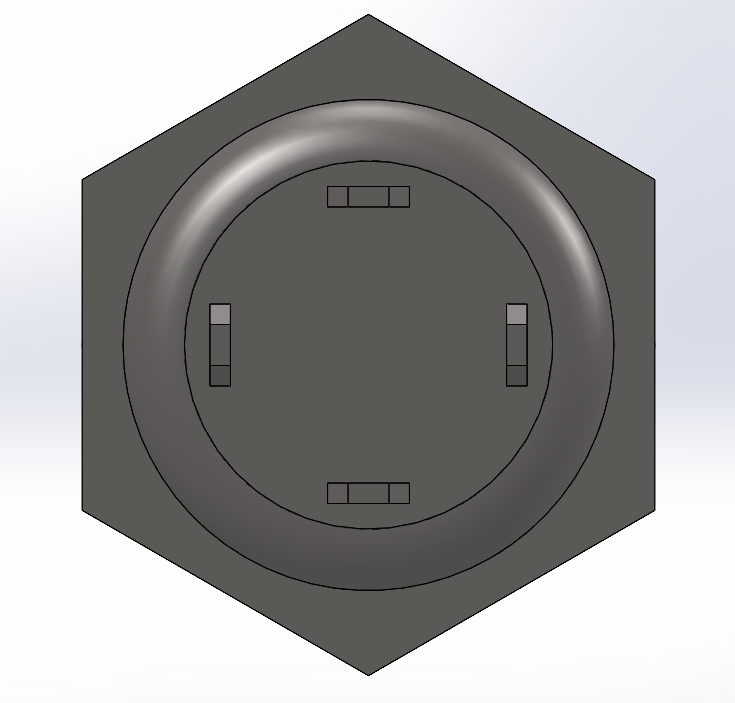

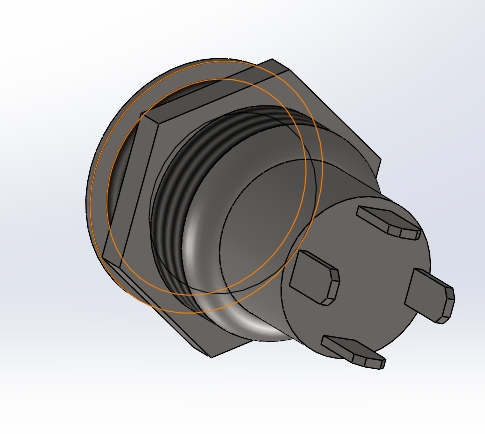

密封结构的设计是这类按钮适配复杂工况的核心，头部与壳体的配合处嵌入环形密封胶圈，当螺母锁紧时，胶圈被压紧在面板与按钮头部之间，能够达到基础的防水防尘等级，适配户外设备、有少量溅水的生产工位使用，部分衍生型号还会在按键与壳体的滑动配合处增加第二层密封胶圈，进一步提升防护等级，满足喷淋、多粉尘的恶劣工况使用。接线端采用插片式接线端子，端子的排布做了错位设计，避免接线时相邻端子的导线互相干涉，插片的厚度与宽度符合通用接插件的标准，不需要额外定制接线端子，现场装配时直接插装标准接插件即可完成接线，提升装配效率。

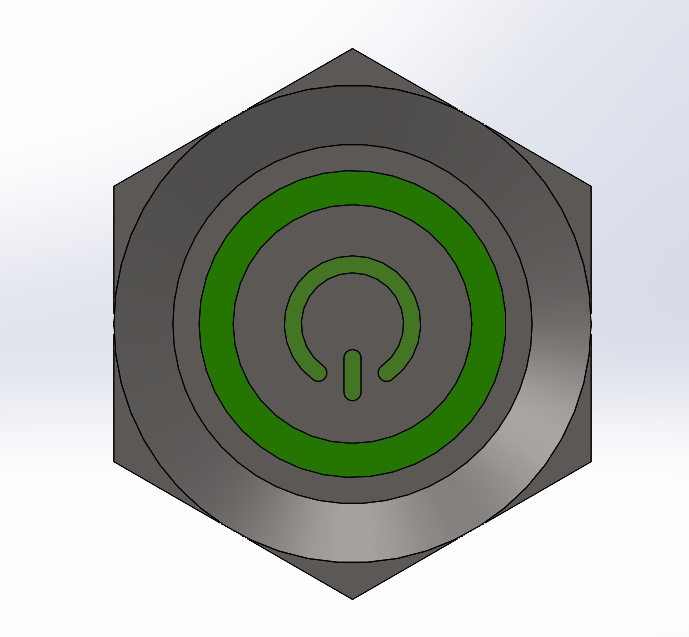

除了基础的通断功能，这类按钮的结构预留了功能扩展空间，头部按键位置可以预留灯珠安装位，内置发光元件，接线时额外接入指示灯回路，就能实现带灯指示功能，不同的灯色可以对应设备不同的工作状态，比如绿色对应运行、红色对应停止、黄色对应故障，操作人员在较远的位置就能识别设备状态；按键表面可以做不同的标识处理，比如激光刻字、符号压印，不需要额外粘贴标识牌，避免长期使用后标识磨损脱落。

建模过程中需要重点关注几个配合公差：按键与壳体的滑动配合间隙控制在0.05-0.1mm之间，间隙过大会导致按键晃动、手感松散，间隙过小会出现按键卡滞，无法正常回弹；内部弹性件的压缩行程需要匹配按键的操作行程，常规操作行程控制在1.5-2.5mm之间，按压力度控制在3-5N，既不会因为力度太轻导致误触发，也不会因为力度太大造成操作疲劳；锁止结构的卡扣角度需要反复校核，保证自锁状态下卡扣卡合可靠，不会因为设备振动出现意外脱开，解锁时按压力度平顺，不会出现卡滞无法解锁的问题。

从选型适配的角度看，这类小直径金属按钮不需要太大的安装空间，在排布密集的操作面板上，可以在有限的面板区域内布置更多的功能按钮，同时金属外壳的质感也能提升设备整体的外观质感，相比塑料按钮更适合用在对设备外观有一定要求的工业设备、商用终端上。安装时需要注意背部的接线空间预留，按钮插装到面板后，背部需要预留至少15mm的接线空间，避免接好线后盖上面板盖板时，导线被盖板挤压导致绝缘破损、端子松脱。
