外径40径向轴向浮动加工头结构

在精密机械加工的自动化产线里，很多工位都会遇到工件定位存在微小偏差、刀具进给轨迹与工件基准存在细微错位的问题，尤其是机器人拧紧、自动化去毛刺、倒角这类需要微量校准的作业场景，刚性连接的主轴很容易出现过切、切不到、拧紧头打滑损伤工件表面的情况，这时候带浮动功能的执行端附件就成了提升良率的关键部件，这款外径40的浮动头就是针对这类场景设计的执行端适配部件。

从实际适配场景来看，这款浮动头可以直接加装在直径匹配的电动主轴、气动主轴输出端，目前产线中常见的适配品牌包括日本NANKANISHI的气动、电动主轴系列，以及国产RBZ系列浮动去毛刺主轴，加装后可以让执行端刀具获得360°全方向的径向浮动能力，同时具备8毫米行程的轴向浮动余量，足以覆盖绝大多数自动化上下料带来的±2毫米以内的定位偏差，不需要额外增加视觉定位或者二次对中的工位，就能让刀具自动贴合工件的实际轮廓，在压铸件去毛刺、注塑件飞边倒角、异形孔边缘倒钝这类作业中，能有效避免因为工件装夹偏差带来的加工缺陷，也能减少刀具因为刚性碰撞出现的崩刃损耗。

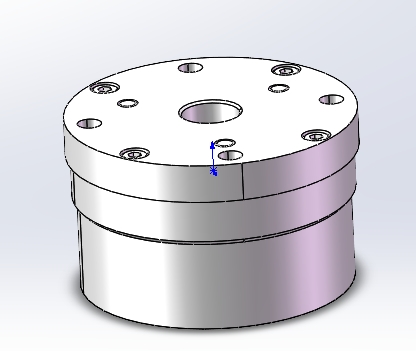

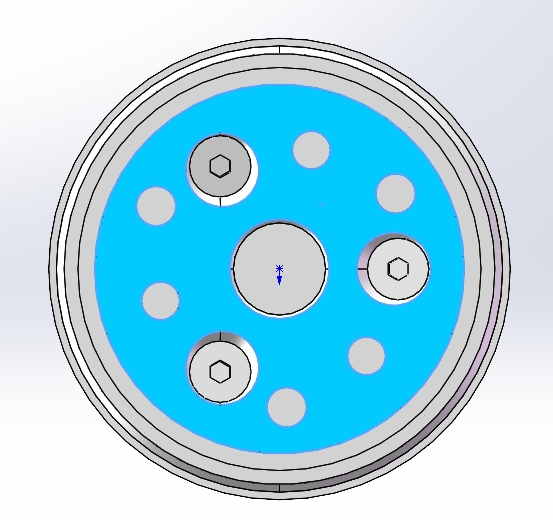

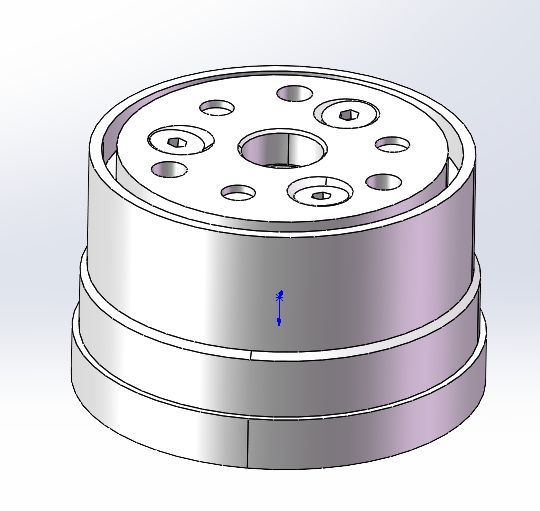

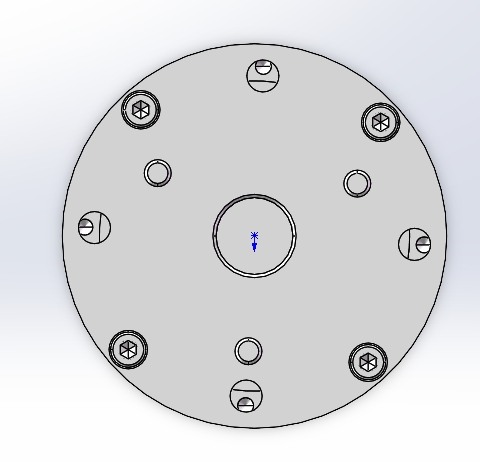

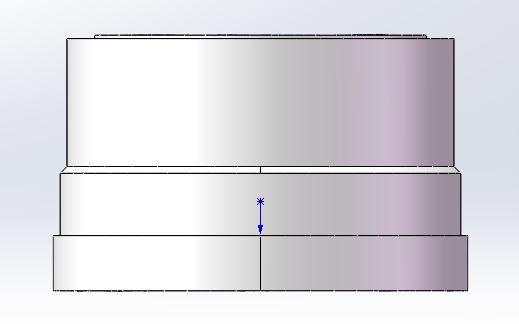

从结构设计的思路来看，这款浮动头采用阶梯式的圆柱外形结构，整体最大外径控制在40毫米，这个尺寸是经过多场景适配验证的：目前市面上主流的小型加工主轴输出端安装直径多为40毫米，这个尺寸可以直接匹配标准的ER夹头、主轴锁紧套，不需要额外加工转接套，减少安装环节的同轴度误差。阶梯式的结构分为三个层级，最下端是和主轴连接的安装基准面，加工时保证了端面与轴线的垂直度在0.01毫米以内，避免安装后出现偏摆；中间层级是浮动机构的容纳腔，内置的弹性复位结构可以在浮动偏移后自动回到中心位置，保证非作业状态下的同轴度；最上端是刀具安装端，可以适配不同规格的夹头来安装倒角刀、毛刷、拧紧批头等不同执行工具。

在安装边界上，这款浮动头的轴向总长度经过紧凑化设计，不会因为加装浮动头导致主轴伸出过长带来刚性下降的问题，安装时只需要保证主轴端面与浮动头连接端面清洁无异物，用标准锁紧螺钉均匀锁紧即可，不需要额外调整浮动预紧力，出厂时的预紧力已经适配了大多数去毛刺、倒角作业的接触压力，如果是用于机器人拧紧场景，也可以根据实际需要的接触力微调内部弹性件的预紧程度，保证浮动时的阻力适中，既不会因为太松导致刀具晃动，也不会因为太紧失去浮动补偿的作用。

实际产线应用中，这类浮动头的使用场景远不止去毛刺和倒角，在一些需要微量对心的装配工位，比如精密销钉压装、小螺纹孔自动攻丝、O型圈自动装配等场景，加装这款浮动头都能有效补偿设备的定位误差，减少卡滞、压偏、攻丝歪牙的问题。很多自动化设备调试工程师在做小零件加工工位调试时，经常会遇到工件公差累积导致的定位偏差问题，如果一味提高夹具的定位精度，会大幅增加夹具成本，还会降低上下料的顺畅度，这时候在执行端加装合适规格的浮动头，用末端浮动来补偿系统误差，是性价比非常高的解决方案。这款外径40的浮动头因为尺寸紧凑，适配性强，在小型自动化加工单元、桌面型加工设备、机器人末端执行器上都能安装使用，不需要对原有设备结构做大幅改动，只需要匹配对应的安装接口即可投入使用。

从功能特性上来说，这款浮动头的径向浮动是无死角的360°方向，不存在补偿盲区，不管工件偏差出现在哪个径向方向，都能顺利补偿，轴向浮动带有阻尼结构，不会因为轴向接触力突然变化出现窜动，加工过程中刀具接触工件时的进给更平稳，加工出来的倒角一致性更好，去毛刺的残留量也更均匀。和大规格的浮动头相比，40毫米外径的规格更适合小型零件的精密加工场景，不会因为结构太大干涉到工件周围的夹具或者其他机构，在狭小空间内的作业适配性更好。
