板端卧式HDMI接口连接器结构设计

日常做消费电子、工控显示类设备的结构设计时，板载HDMI接口的选型和安装边界校核是绕不开的环节，这个卧式贴片的HDMI母座模型，完全还原了量产连接器的实际结构特征，能直接用于PCB布局干涉检查、设备外壳端口开孔对位、整机装配公差校核等场景。从实际应用场景来看，这类连接器广泛用在台式机主板、独立显卡、工业触控一体机、嵌入式工控板、高清电视主板、机顶盒、车载影音主机等设备上，承担数字音视频信号的传输功能，和传统的VGA、DVI接口相比，它能同时传输无压缩的高清视频和多声道音频数据，不需要额外做数模转换，信号传输损耗更低，抗干扰能力更强，也是目前高清音视频设备的标配接口之一。

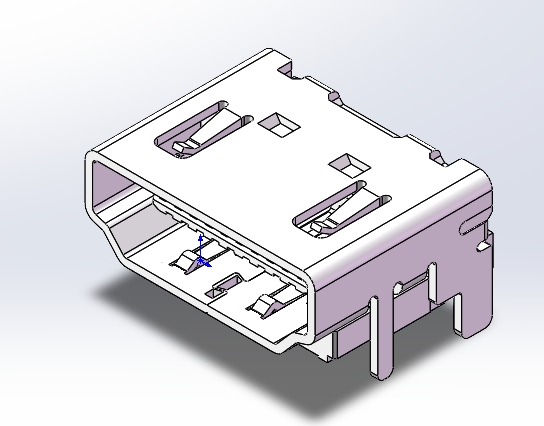

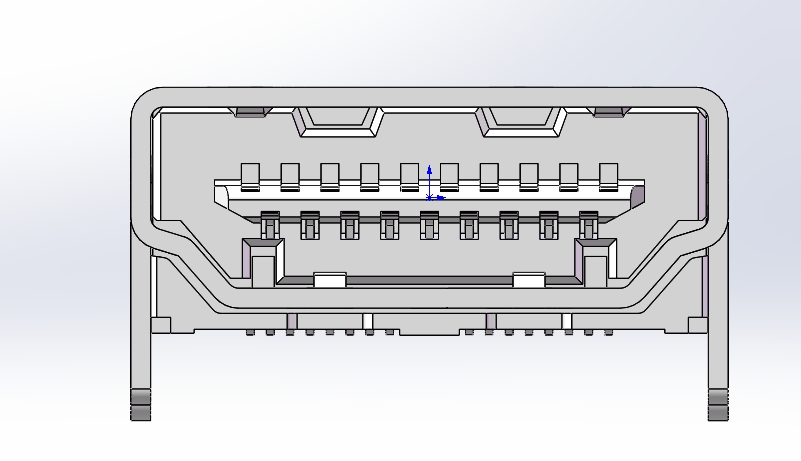

从功能特性上看，这个模型还原了连接器的完整结构：前端的金属屏蔽壳采用卷边咬合结构，能在插拔过程中提供足够的结构强度，避免外壳变形导致插接口对位偏移，同时金属外壳和PCB板的接地焊盘焊接后，能形成完整的电磁屏蔽腔体，减少外部电磁干扰对高速音视频信号的影响，也能避免内部信号向外辐射干扰设备上的其他敏感电路。内部的胶芯部分采用耐高温的工程塑料材质，模型上还原了胶芯上的端子定位槽，19个信号端子按照HDMI规范的引脚间距排布，差分信号对的走线避让槽也做了还原，能让设计人员在做PCB走线时直接参考端子位置，保证差分对的等长要求，减少信号反射和串扰。

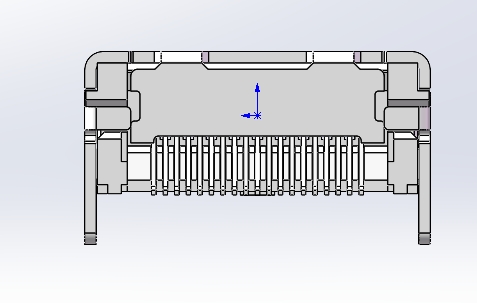

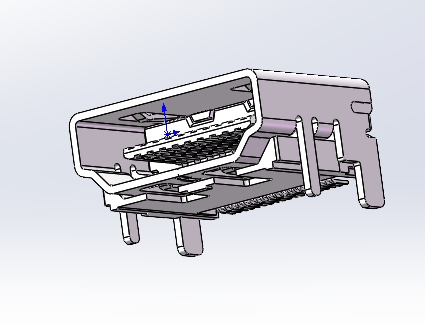

设计思路上，这类卧式板端连接器的结构完全围绕SMT回流焊工艺和插拔可靠性做优化：底部的两个固定插脚是DIP直插结构，焊接时能穿过PCB上的定位孔，在波峰焊或者回流焊后提供足够的拉拔力，避免用户频繁插拔HDMI线时把接口从PCB上扯落；两侧的固定焊脚和金属外壳连为一体，焊接在PCB表面的接地焊盘上，进一步提升接口的固定强度，同时保证屏蔽壳的接地连续性。接口内部的防呆结构也在模型上有体现，胶芯上的凸起和HDMI公头的凹槽对应，能避免用户反插损坏端子，金属外壳上的弹片结构在公头插入后会提供卡紧力，避免使用过程中公头松动脱落导致信号中断。

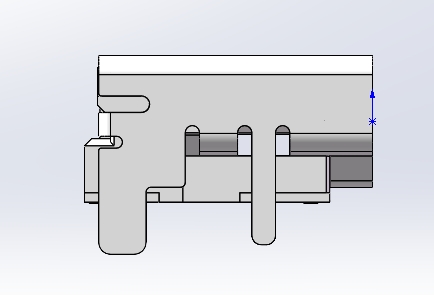

从安装边界来看，这个模型的尺寸完全符合HDMI A型母座的行业规范，接口前端伸出PCB板边缘的长度、接口距离PCB板面的高度、后端端子的焊盘位置、固定插脚的孔径和间距都和量产件一致，做结构设计时可以直接把这个模型调入装配体，校核外壳上的HDMI开孔位置是否对齐，开孔大小是否足够公头插拔，接口周围的元件高度是否会和HDMI公头的尾部产生干涉——很多新手设计时容易忽略公头插入后尾部的出线空间，导致外壳装上后HDMI线无法完全插到底，出现信号接触不良的问题，用这个完整模型做装配检查就能提前规避这类问题。另外模型上还原的端子焊盘位置，也能给PCB Layout人员提供准确的参考，保证高速信号走线的长度和阻抗符合HDMI 2.0甚至2.1版本的传输要求，避免出现信号闪屏、断连、音频有杂音等问题。

在做设备的可靠性设计时，这个模型也能辅助评估接口的受力情况：比如卧式接口的受力方向和PCB板面平行，固定插脚的位置、焊盘的大小设计都要能承受至少1000次以上的插拔寿命，金属外壳的厚度要保证插拔过程中不会出现形变，胶芯的定位精度要保证公头插入后每个端子都能可靠接触，接触电阻控制在规范要求的范围内。很多工业场景下的设备使用环境更复杂，振动、温度变化都比较大，这类带DIP固定插脚的卧式HDMI接口比纯贴片的接口固定强度更高，更适合工控类设备使用，通过这个三维模型就能提前评估接口在整机结构中的安装位置是否合理，是否需要额外增加固定结构来提升抗振动能力。
