模块化可拼装HEBI结构机械臂组件

在非标自动化产线迭代、实验室科研平台搭建、教学实训装置开发这类场景里，经常会遇到执行端需要快速调整构型、适配不同作业半径与动作自由度的需求，传统一体式机械臂往往因为结构固化、改造成本高，很难适配这类灵活多变的使用需求，这款模块化拼装的机械臂关节组件，正是针对这类场景做的结构设计。

从实际用途来看，这款组件既可以作为小型分拣工位的执行末端，搭配视觉系统完成轻量物料的拾取、转运、对位动作，也可以多个模块串联拼装，组成多自由度的操作臂，完成实验室里的样品转移、试剂插拔这类精细操作，甚至可以根据教学需求，拼装成不同构型的机械结构演示装置，让使用者直观理解关节串联机构的运动逻辑。

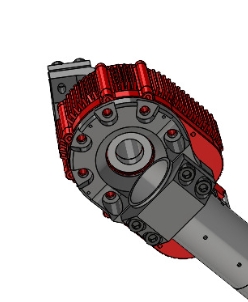

功能特性上，这款组件首先做了全链路的轻量化设计，关节外壳采用高强度铝合金材质做了镂空减重处理，在保证结构刚性满足额定负载要求的前提下，尽可能降低了单关节的自重，多节串联之后不会因为末端负载叠加导致根部关节过载。不同于传统机械臂采用外置电机加同步带、齿轮传动的结构，这款组件把驱动、传动、连接结构全部集成在单个关节模块内部，模块之间采用统一的快装连接接口，不需要额外加工转接板，只需要对准接口锁紧固定螺丝，就能完成模块之间的拼装，不需要复杂的调试就能实现动力与信号的连通。

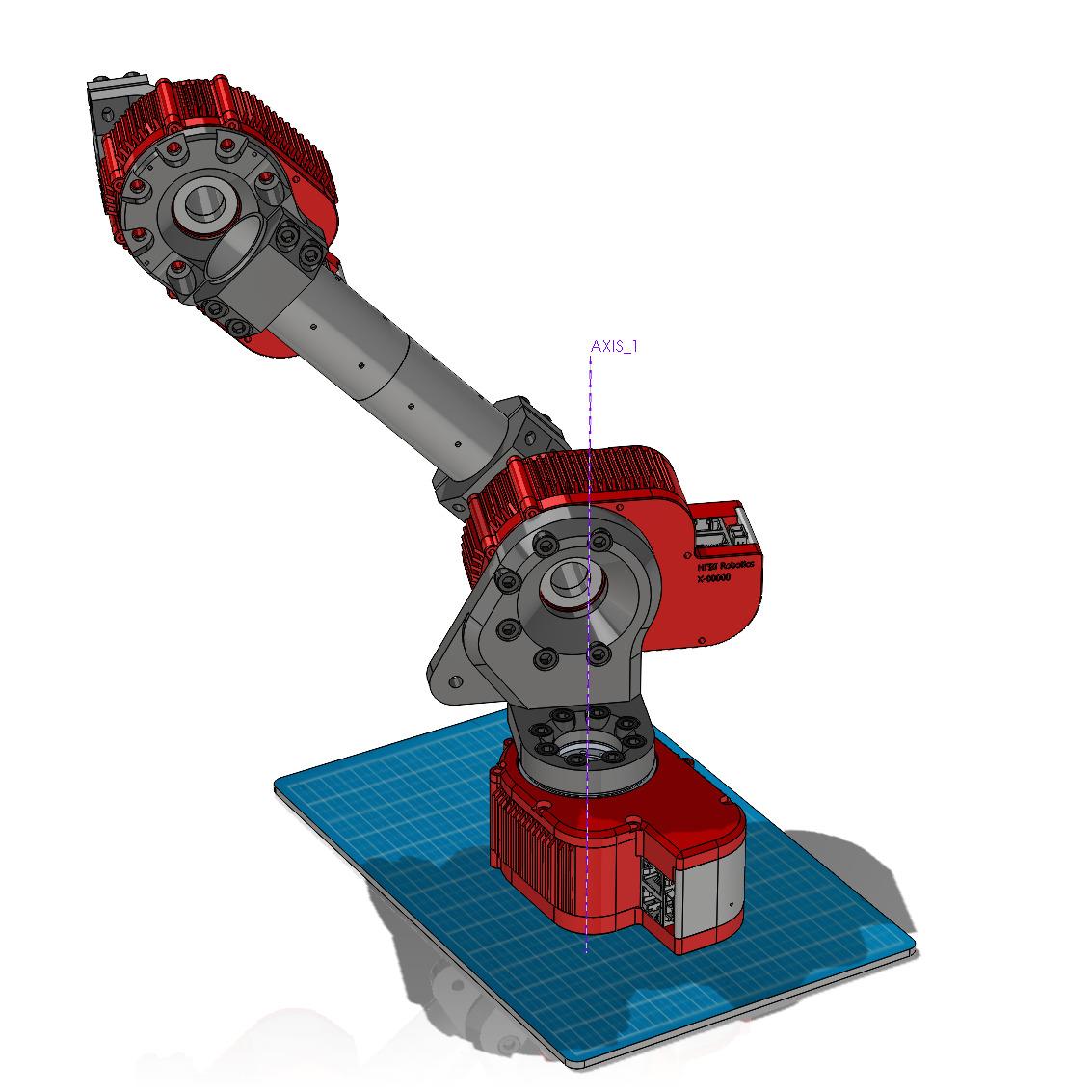

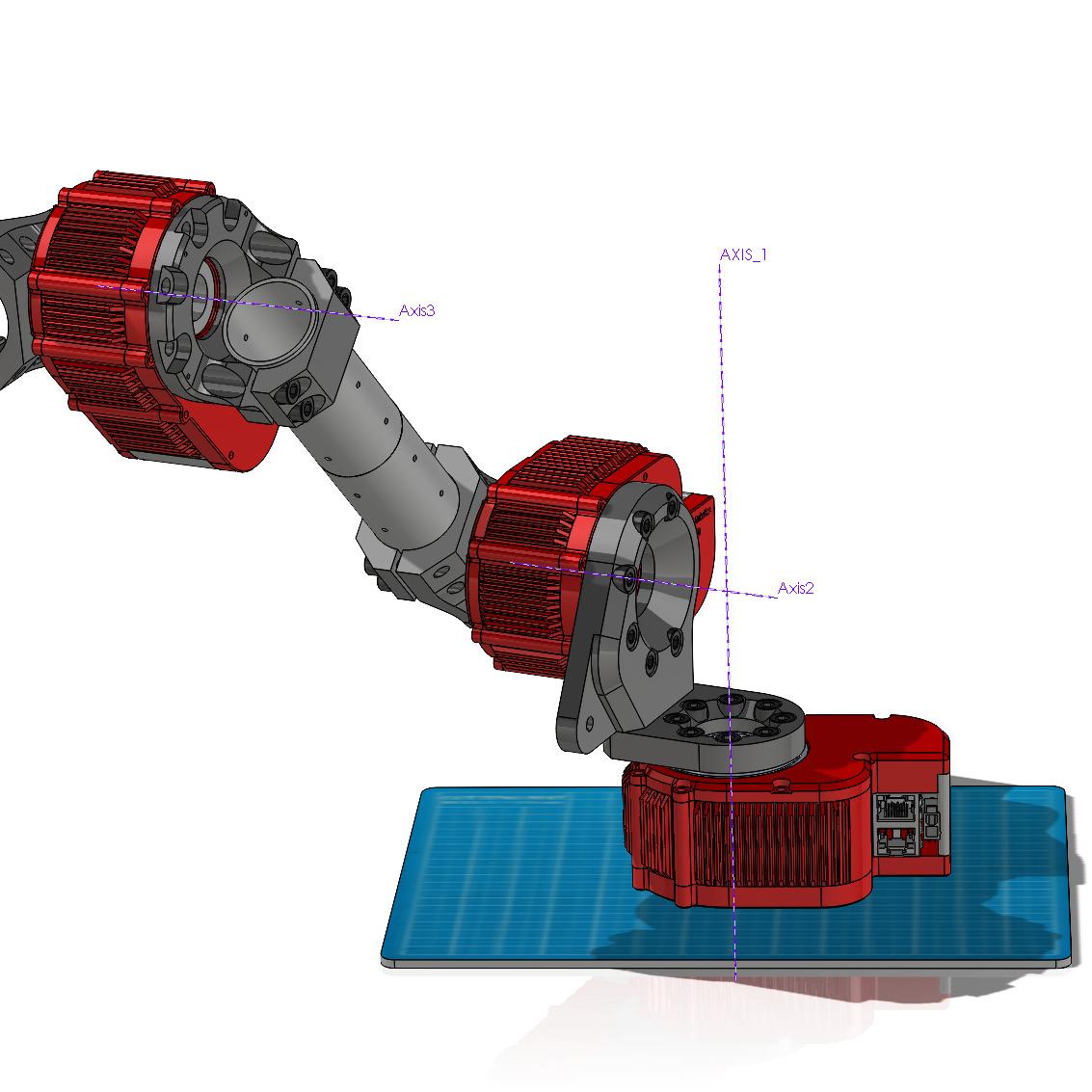

设计思路上，这款结构没有追求大负载与高运动精度的工业级指标，而是把核心设计目标放在了拆装便捷性与构型拓展性上。关节内部采用集成式的传动结构，把谐波减速单元、驱动单元、位置反馈元件全部整合在圆柱形的关节壳体内，两端的连接法兰做了标准化的孔位设计，相邻模块之间可以实现0度、90度等多个角度的安装固定，使用者可以根据实际作业需求，选择串联2个、3个甚至更多模块，组成不同自由度、不同工作半径的机械臂结构，既可以拼装成平面运动的SCARA构型，也可以拼装成多自由度的关节型臂体，甚至可以拼装成具有冗余自由度的蛇形结构，适配狭窄空间内的作业需求。考虑到日常维护的便捷性，每个关节模块都做了独立的密封设计，单个模块出现故障时，只需要松开连接螺丝拆下对应模块更换即可，不需要拆解整个臂体，大幅降低了后期维护的时间成本。

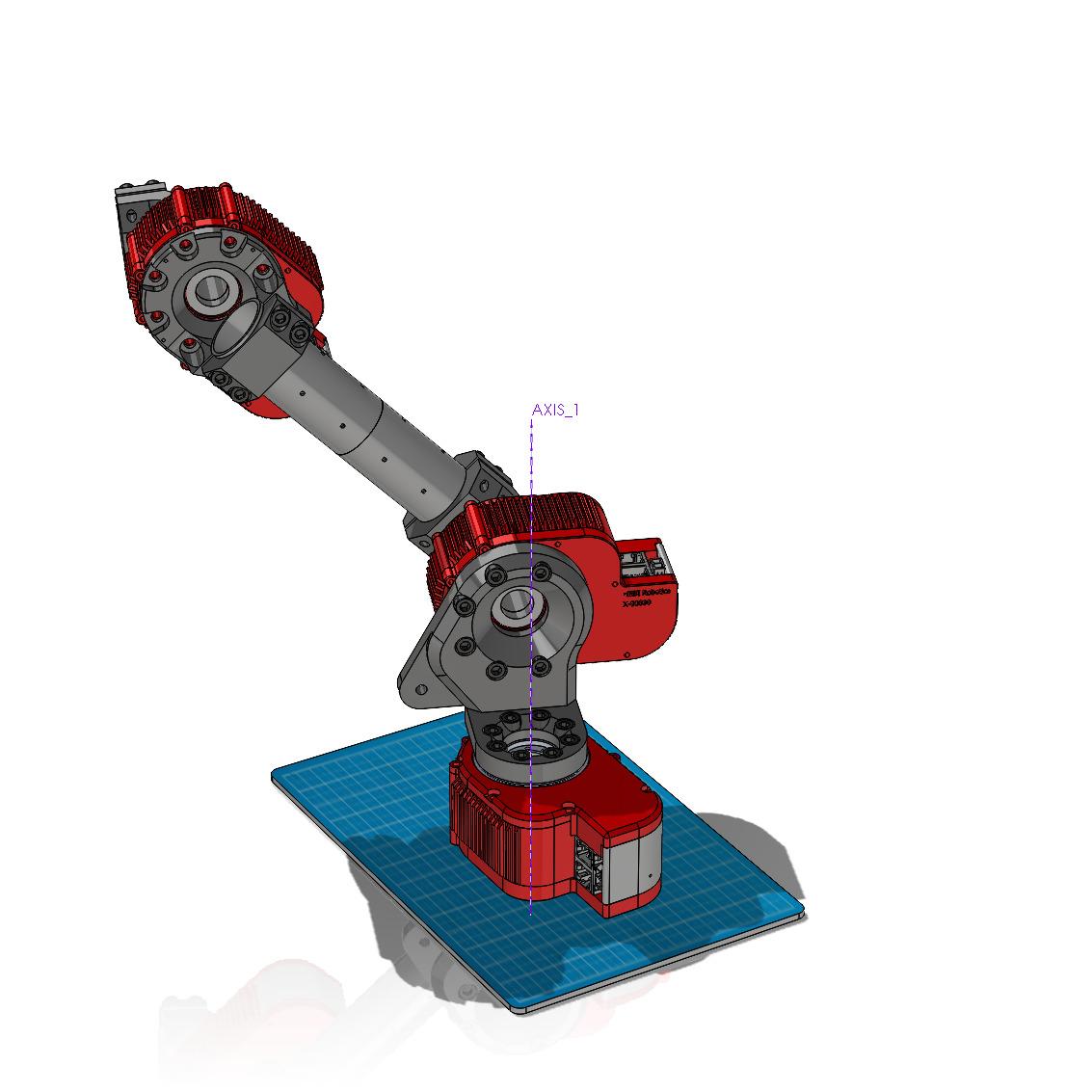

从安装边界与尺寸配合来看，单关节模块的径向尺寸做了统一规划，所有模块的外径保持一致，拼装之后臂体外观规整，不会出现局部突出的结构，避免运动过程中与周边设备发生干涉。关节的输出法兰采用标准的安装孔位，既可以连接下一节关节模块，也可以直接安装夹爪、吸盘、工具快换装置等末端执行器，不需要额外定制转接零件。安装底座部分预留了通用的设备安装孔位，可以直接固定在铝型材工作台、设备台面或者移动小车上，安装孔的间距符合常规工业铝型材的槽距标准，不需要额外打孔就能完成固定。关节的转动范围做了机械限位设计，避免运动过程中出现过转拉扯内部线缆的问题，同时限位位置预留了调整空间，可以根据实际使用需求调整限位角度，适配不同的作业行程要求。

在实际选型搭配时，使用者可以根据需要的作业半径选择对应数量的关节模块，靠近底座的关节可以选配更高扭矩的传动单元，承担整个臂体的重量与负载，靠近末端的关节可以选配更轻量化的模块，提升末端运动的响应速度。模块之间的电气连接采用集成式的接插件，拼装时只需要对准接插件插合即可，不需要单独布设动力与信号线，大幅降低了接线的复杂度，也避免了外露线缆在运动过程中出现磨损、拉扯断裂的问题。整个结构的设计没有多余的装饰性特征，所有结构特征都服务于功能需求，外壳的散热筋结构既可以增加壳体的结构刚性，也可以在关节长时间运行时提升散热效率，避免内部驱动元件因为温度过高出现性能衰减。
