双通道全高旋转式人行通道闸结构设计

在人员密集的封闭管控场景中，出入口的通行效率与防尾随能力一直是安防管控的核心矛盾点，单通道全高转闸虽然能做到单人单次核验通行，但在早晚高峰、赛事散场这类大流量场景下，单通道的通行瓶颈极易造成出入口拥堵，双旋转式栅门的结构设计正是为了平衡管控强度与通行效率的需求。从实际落地场景来看，这类设备常部署在地铁站付费区与非付费区的分界处、体育场馆观众出入口、厂区员工通道、监狱及看守所的AB门管控区域，相比翼闸、三辊闸这类半高闸机，全高结构的栅门可以完全封堵人员翻越、钻爬的空间，从物理层面杜绝无授权人员闯入的可能。

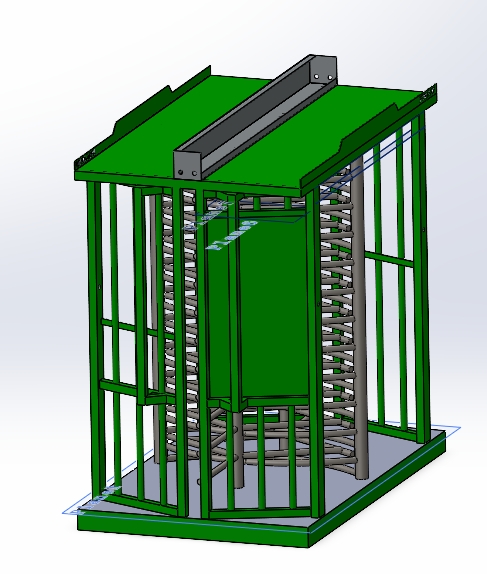

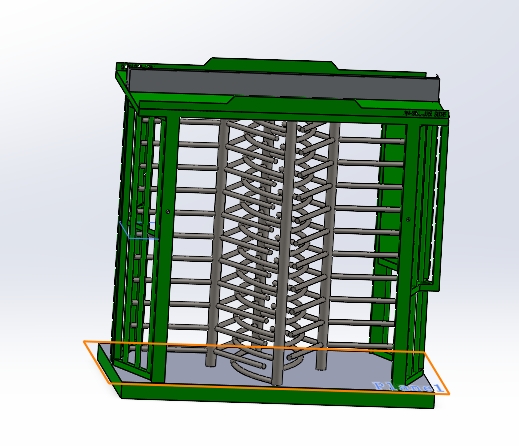

从结构设计逻辑来看，该设备采用对称式双独立旋转机芯布局，两套旋转栅架分别对应两个通行方向，可根据现场管控需求设置为单向通行或者双向独立通行，比如地铁站场景可将一侧设置为进站通道、另一侧设置为出站通道，避免进出人流对冲；厂区场景可在上下班高峰时段将两侧均设置为同向通行，快速疏导入场或离场人流。栅架部分采用多组平行金属横杆环形排布，单组栅格的间隙控制在120mm以内，既保证人员通行时不会被横杆卡滞，又能防止人员侧身挤过未授权的通道间隙，栅架的旋转主轴采用上下双轴承座支撑，底部配置推力轴承承受轴向载荷，中部配置深沟球轴承承受径向偏载，避免长期使用后主轴出现倾斜卡滞。

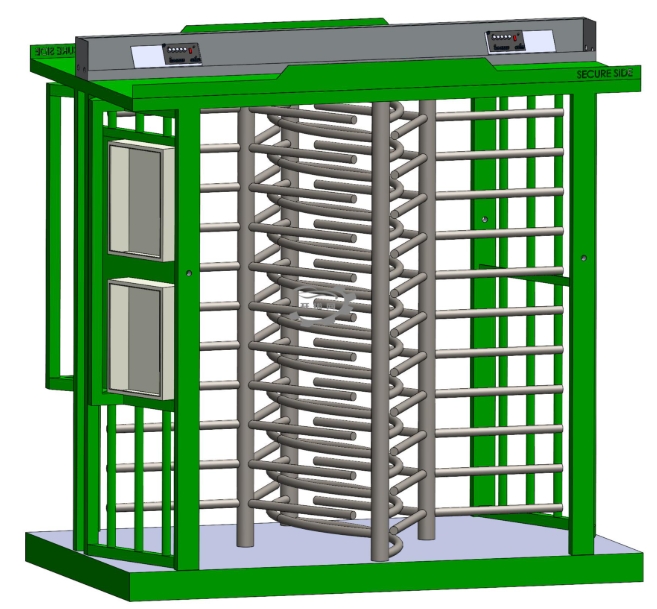

设备的外框架采用方管焊接成型的一体式结构，主立柱采用加厚矩形方管，框架表面做喷塑防腐处理，适配户外半露天场景的使用需求，框架两侧预留了门禁读卡器、人脸识别面板、二维码扫描模组的安装位，电气控制仓设置在框架顶部的封闭腔体内，避免雨水、灰尘侵入造成电气元件故障，控制仓盖板采用可拆卸式结构，方便后期维护时检修线路、更换控制板。旋转机芯部分配置了电磁锁止机构，只有当授权核验通过后，电磁锁才会解锁允许栅架旋转，旋转过程中采用阻尼限位结构，避免栅架旋转过快造成人员磕碰，当栅架旋转120度到达下一个锁止位时，电磁锁自动落锁，确保每次通行仅允许单人通过，有效防止尾随。

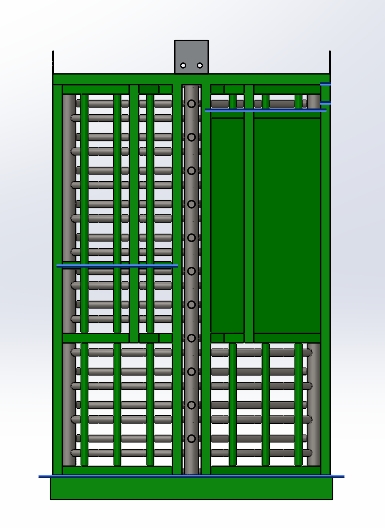

从安装边界来看，该设备的安装基础需要做150mm厚的混凝土硬化地面，地面平整度误差控制在3mm/m以内，避免框架安装后出现倾斜导致栅架旋转卡滞，设备底部预留了膨胀螺栓安装孔，安装时需要先将框架调平后再打膨胀螺栓固定，设备两侧需要预留不小于200mm的检修空间，方便后期维护机芯、调整锁止机构间隙。设备的通行净空高度控制在2000mm左右，满足绝大多数成年人的通行需求，顶部框架距离地面高度不超过2400mm，适配常规建筑出入口的门洞高度，单通道的通行宽度设置为600mm，符合人行通道的通用宽度标准，既保证人员携带随身行李时能顺畅通行，又避免过宽的通道给尾随人员留下可乘之机。

在细节设计上，栅架的所有横杆端部都做了圆弧倒角处理，避免尖锐棱角划伤通行人员，框架与旋转栅架的活动间隙控制在10mm以内，防止人员衣物、手指被卷入间隙造成安全事故，设备底部设置了防滑踏板，踏板表面做凸起防滑纹路，避免雨天人员通行时滑倒。两套旋转机芯的控制系统相互独立，单套机芯出现故障时不会影响另一侧通道的正常使用，维护人员可单独拆解故障侧的机芯进行维修，无需整体拆卸设备框架，大幅降低后期运维的工作量。相比传统单通道转闸，双旋结构的设备在同等占地宽度下，通行效率可提升一倍左右，非常适合对通行效率与安防等级都有较高要求的出入口管控场景，结构设计上充分考虑了长期高频使用的耐用性需求，所有受力部件都做了冗余强度设计，确保设备在日均万次以上的通行频次下，仍能保持稳定的运行状态。
