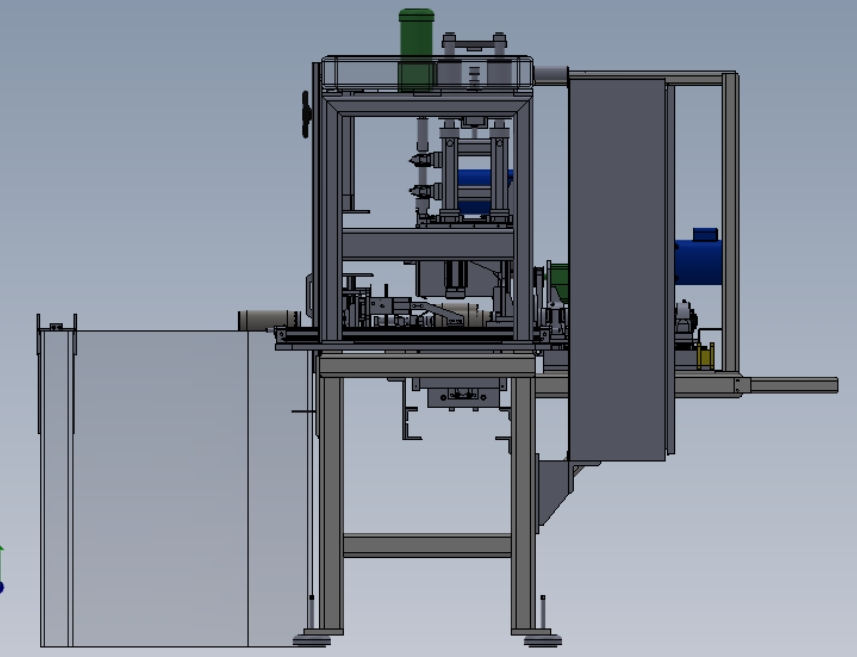

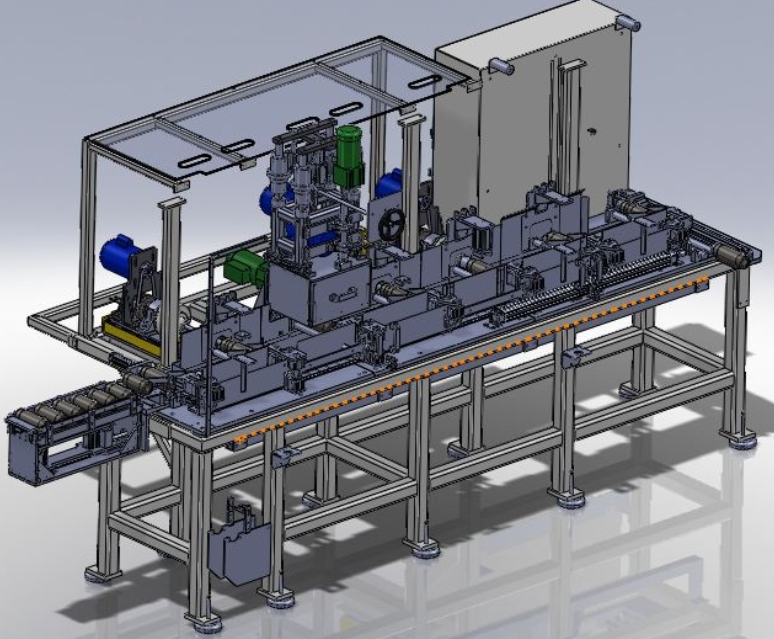

多工位连续式自动抛光加工设备结构

在五金零件、家具金属配件、电子结构件、木材饰面加工的量产环节里，单工位抛光设备的上下料等待空耗一直是产线效率提升的瓶颈，这类场景下多工位并行加工的抛光设备，能把工件装夹、粗抛、中抛、精抛的工序在同一台设备的不同工位同步推进，大幅压缩单工件的平均加工节拍。这套设备的整体框架采用工业铝型材搭配方钢焊接底座搭建，底部支撑脚设计为可调水平结构，安装时可根据车间地面平整度调整支脚高度，保证设备整体水平度偏差控制在0.2mm/m以内，避免高速抛光时因机身倾斜带来的抛光压力不均、工件表面振纹等问题。设备主体的加工舱段采用分段式透明防护门设计，既可以在加工过程中封闭舱体阻挡抛光碎屑、抛光蜡飞溅，也能方便操作人员随时观察各工位抛光轮的磨损情况、工件走料状态，防护门与设备框架之间加装了密封胶条，减少抛光粉尘外泄到车间环境中。

从功能布局来看，设备的进料端设置了同步带式输送接驳台，操作人员只需在上下料工位将待加工工件摆放到定位夹具上，夹具会通过气动锁紧结构自动完成工件装夹，无需人工逐个拧动锁紧件，装夹到位后载有工件的夹具会沿着机身内部的线性导轨依次送入粗抛、中抛、精抛三个加工工位。每个抛光工位都配置了独立的抛光头驱动电机，抛光头的进给机构采用伺服驱动搭配偏心托板结构，可根据工件的外形轮廓调整抛光轮的接触角度、下压压力，既可以处理平面类工件的表面抛光，也能适配侧面、斜面、小弧度弧面的抛光需求，换产时只需调整对应工位的托板偏心量、抛光轮转速参数，无需大规模更换机械结构，调机流程相对简便。

设备的出料端与进料端共用同一上下料位置，当工件完成三道抛光工序后，载具会沿着环形导轨回到上下料位，此时夹具自动松开，操作人员可直接取下加工完成的工件，同时装夹下一个待加工件，整个过程中设备的抛光工位始终处于连续加工状态，不会因为上下料动作中断抛光作业，相比单工位抛光机，单位时间内的工件处理量可提升2倍以上。设备内部的走线全部采用拖链收纳，抛光头的驱动电机旁设置了碎屑导流挡板，引导抛光产生的金属屑、磨料碎屑落到设备底部的集屑槽内，方便定期清理维护，避免碎屑堆积到导轨、传动部件上加剧零件磨损。

在安装边界上，这套设备的整体长度适配常规车间的机加工工位排布，进料端接驳台可对接前序的机加工产线出料输送线，出料端也可衔接后续的清洗、检测工位，无需额外搭建中转台架。设备的电气控制舱设置在机身顶部的独立封闭舱段内，与抛光加工区做了物理隔离，避免抛光粉尘进入电气舱造成线路短路、元件接触不良等问题，控制舱侧面预留了散热通风口，搭配防尘滤网保证内部元件工作温度处于合理区间。抛光轮的安装轴设计为快拆结构，当抛光轮磨损到更换阈值时，操作人员无需拆解周边防护结构，只需打开对应工位的检修门即可快速完成抛光轮更换，减少设备停机维护的时间。针对不同材质工件的抛光需求，各工位的抛光轮转速可独立调整，粗抛工位可采用较低转速搭配高硬度砂轮实现大余量去除，中抛工位调整为中等转速配合纤维轮处理表面划痕，精抛工位采用高转速搭配布轮完成镜面效果加工，整套流程无需人工转序搬运工件，避免了转序过程中工件表面磕碰划伤的风险，也降低了操作人员的劳动强度。
