立式砂带打磨抛光设备结构设计

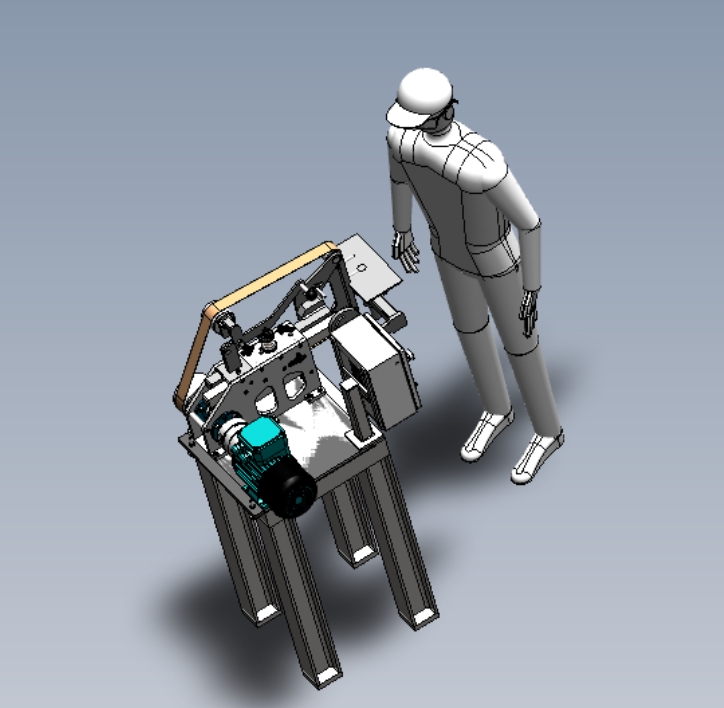

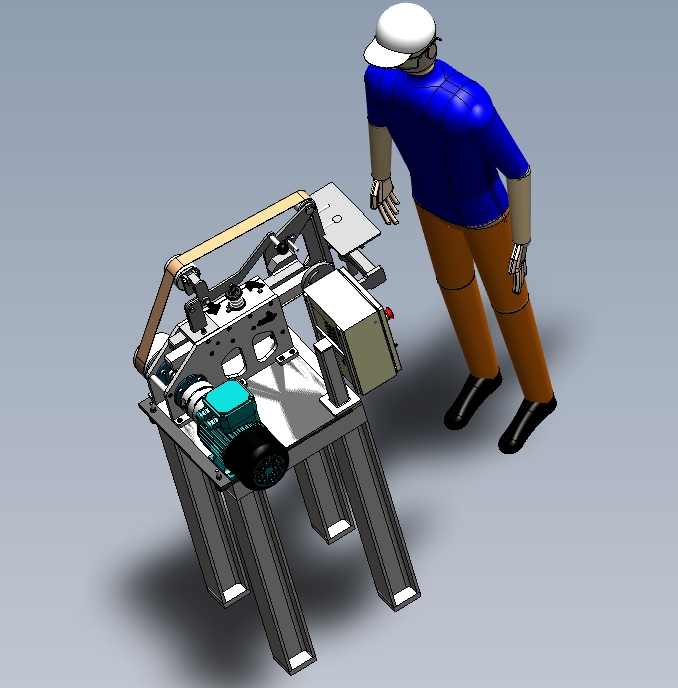

这款立式砂带打磨抛光设备的结构设计，首先围绕车间实际加工场景的工位需求展开，在五金加工、小型金属构件预制、装饰件加工的工位上，工人大多以站立姿态完成手持工件的打磨作业，因此设备的整体高度设置在适配成年操作者立姿作业的区间，无需额外垫高或弯腰操作，底部采用四根方钢型材焊接作为支撑腿，支撑腿之间预留了足够的地面安装固定孔位，可直接通过膨胀螺栓固定在水泥工位地面，也可搭配减震脚垫放置在水磨石车间地面，整体安装占地面积控制在小型工位可容纳的范围，不会占用过多流水线旁的操作空间，支撑腿上方的机架主体采用钢板折弯焊接成型，所有受力部位均做了三角加强筋处理，避免砂带高速运转时产生的共振传导到操作位影响加工精度。

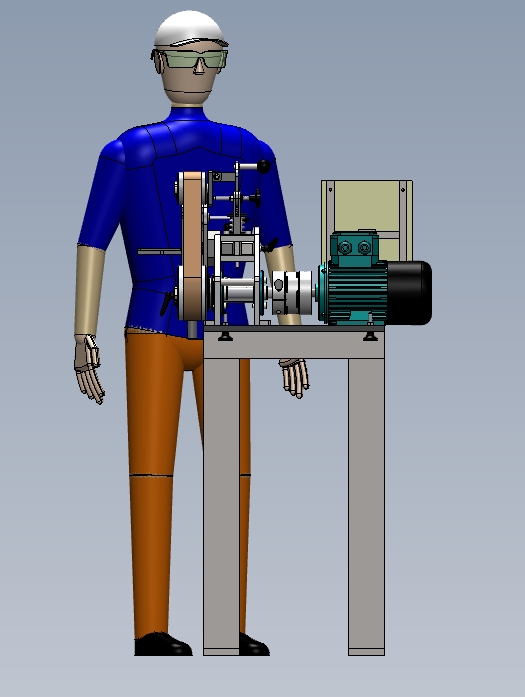

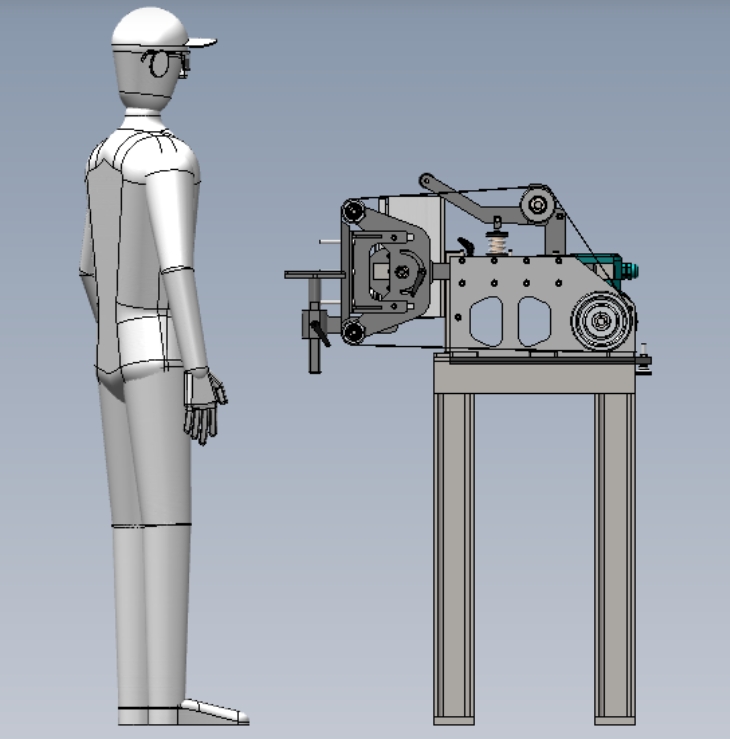

设备的动力单元布置在机架下部的侧方位置，电机输出轴通过带轮传动连接砂带驱动轮，传动部位设置了全封闭的钣金防护罩，避免打磨产生的金属碎屑飞溅到传动带或带轮槽内造成磨损打滑，张紧机构采用偏心轮式手动张紧结构，操作者无需额外工具即可扳动手柄完成砂带的更换与张紧度调节，张紧行程覆盖常用规格砂带的长度公差范围，同时张紧座上设置了微调螺栓，可在砂带运转出现跑偏时快速调整从动轮的倾斜角度，保证砂带始终在轮面中心位置运转，不会出现刮边、脱落的问题。

接触轮与工作台的位置设计充分考虑了不同加工工序的需求，设备上部设置了水平托板，可用于小型平面工件的靠模打磨，托板与砂带接触面的间隙可通过侧边的锁紧螺栓调节，适配不同厚度工件的打磨进给量；侧面设置了不同弧度的接触靠位，可用于圆管、异形杆件的外圆抛光作业，操作者手持工件靠在接触位即可完成均匀的表面磨削，无需额外制作仿形工装。设备的电气控制盒布置在机架侧方操作者伸手可及的位置，设置了启动、停止与急停按钮，控制盒外壳采用密封式结构，可阻挡打磨产生的粉尘进入内部造成触点接触不良，电机接线部位也做了密封防护，符合车间打磨工位的粉尘防护要求。

从实际应用场景来看，这款设备可覆盖金属件去毛刺、焊缝打磨、木材表面砂光、塑料件毛边修整、玻璃边缘倒角等多类加工需求，相比手持角磨机打磨的加工方式，砂带接触面积更大，磨削纹理更均匀，不会出现局部过磨导致的工件尺寸超差问题，加工后工件表面的粗糙度一致性更好，可有效提升后续喷涂、电镀工序的表面附着力，降低表面处理环节的不良率。设计过程中充分考虑了日常维护的便利性，驱动轮与从动轮的轴承座均采用外置式安装，更换轴承时无需拆解整个机架，砂带护罩采用快拆式螺丝固定，清理内部堆积的打磨碎屑时可快速拆卸，不需要耗费过多的停机维护时间。设备的整体重心落在支撑腿围成的矩形区域中心位置，即使操作者施加较大的进给压力打磨重型工件，也不会出现设备倾翻的风险，操作位前方预留了足够的脚部空间，操作者站立作业时可自然靠近设备，不需要刻意探身，长时间作业也不易产生疲劳。
