四工位转盘式自动锁附螺丝设备结构设计

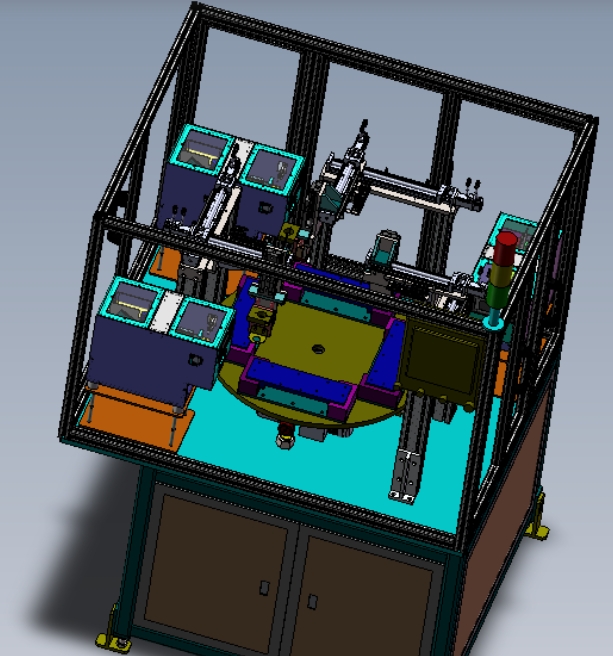

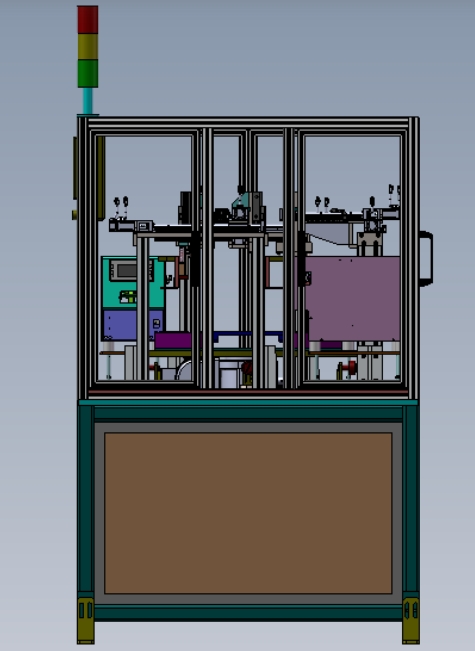

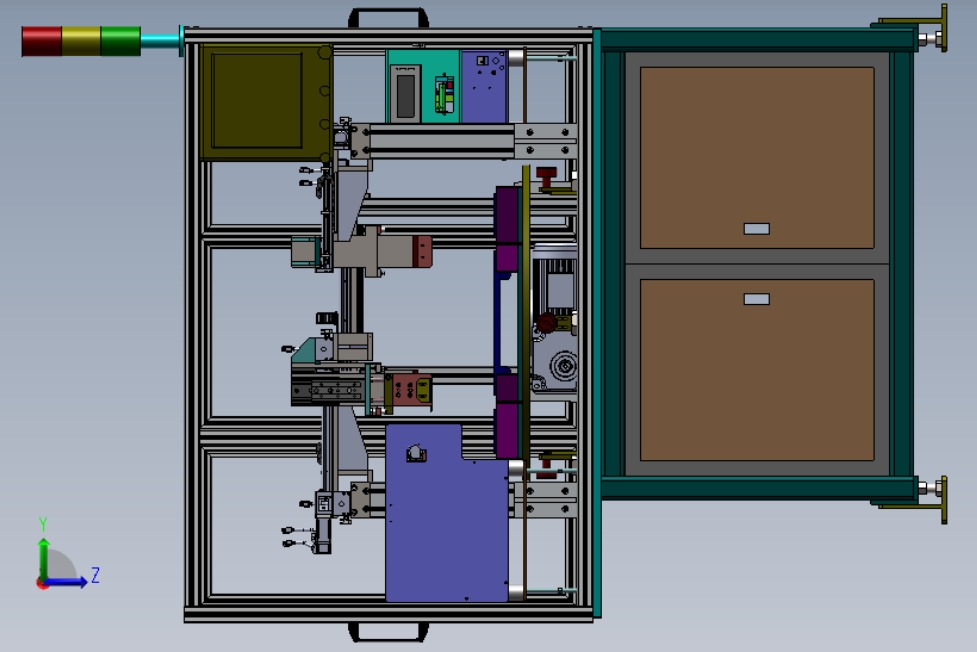

　　在3C电子、小家电、汽车零部件等离散制造的装配环节，螺丝锁附是占比极高的工序，传统人工手持电批作业的模式，不仅锁附扭矩一致性差、浮牙滑牙不良率居高不下，单工位逐件作业的节拍也很难匹配产线连续化生产的需求，这款四工位锁螺丝设备正是针对这类痛点开发的专用装配装备。从结构布局来看，设备采用方通焊接机架作为承载基体，外围搭配铝型材安全防护框架，整体安装边界控制在1200mm×1200mm×1800mm区间，可直接嵌入现有装配产线的线边工位，不需要对车间地面做特殊预埋处理，机架底部配置可调脚杯与万向脚轮，兼顾设备调平精度与转场移动的便利性。

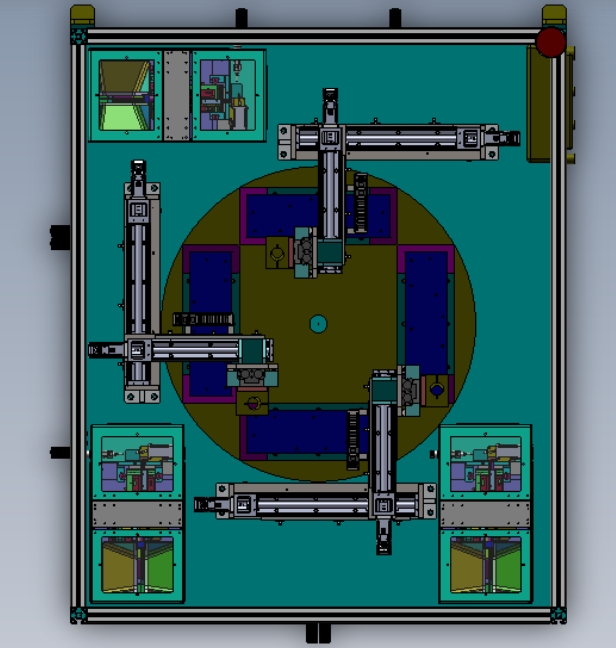

　　核心作业单元采用中央四工位转盘的布局逻辑，四个载具工位沿转盘圆周等角度分布，分别对应上料、检测、锁附、下料四个工序，转盘采用凸轮分割器驱动，重复定位精度可控制在±0.02mm以内，保证每个工位停留位置的一致性，避免载具偏移导致的锁附对位偏差。三个正交布置的线性滑台模组承担锁附机构的位移驱动，X、Y轴负责平面范围内的螺丝孔位走位，Z轴搭载电批完成下压锁附动作，滑台采用伺服电机搭配精密滚珠丝杠传动，走位重复精度可达±0.01mm，可适配不同孔位间距的产品锁附需求，电批配置扭矩实时反馈模块，锁附过程中可实时采集扭矩、转角数据，一旦出现滑牙、浮锁、扭矩不达标等异常，设备会立即触发报警并标记不良品，避免不良品流向下一工序。

　　上料工位配置横移吸取机构，可兼容人工摆放料盘与振动盘直送两种上料模式，吸嘴采用真空负压原理拾取待装配工件，移栽到转盘载具后通过气动夹紧机构完成定位，不需要针对每款产品定制复杂的定位夹具，换型时仅需更换载具仿形块与调整吸嘴位置，单款产品换型时间可控制在30分钟以内。检测工位配置光电传感器与视觉对位模块，可提前识别工件是否摆放到位、螺丝孔位是否存在堵孔、偏位问题，从源头减少锁附不良的产生。下料工位同样配置横移吸取机构，可将锁附完成的合格品与不良品分别移栽到对应的料盒内，实现良品与不良品的自动分流，不需要人工二次分拣。从设计思路上，这款设备没有盲目追求过高的运行速度，而是将稳定性放在首位，所有传动部件都预留了充足的维护空间，滑台模组、分割器等核心运动部件的润滑点都设计在设备外侧，日常保养时不需要拆解设备防护即可完成注油维护；气路与电路采用分槽布线设计，气动管路沿机架内侧的线槽排布，电气线路单独配置屏蔽线槽，避免信号干扰导致的设备误动作，同时线槽预留了30%以上的冗余空间，方便后续增加功能模块时的线路扩展。

　　在实际生产场景中，这款设备可替代3-4名锁附工位的作业人员，单颗螺丝锁附节拍可控制在1.2秒以内，锁附良率可稳定保持在99.5%以上，相比单工位锁螺丝设备，四工位转盘的布局让上料、检测、锁附、下料工序可以同步并行，没有多余的等待时间，设备综合稼动率可提升40%以上，尤其适合小批量多品种的装配生产场景，只需要提前在触控屏内预设不同产品的孔位坐标、锁附扭矩参数，换产时直接调用对应程序即可快速切换生产。设备的安全设计也充分考虑了车间作业的实际需求，防护门配置安全联锁开关，一旦设备运行中打开防护门，所有运动机构会立即停止运行，操作位配置双手启动按钮与急停开关，避免误操作导致的人员伤害，设备顶部配置三色报警灯，可通过不同颜色的灯光提示设备运行、待机、故障状态，现场管理人员可快速识别设备状态。
