在线式流水线自动锁螺丝作业设备

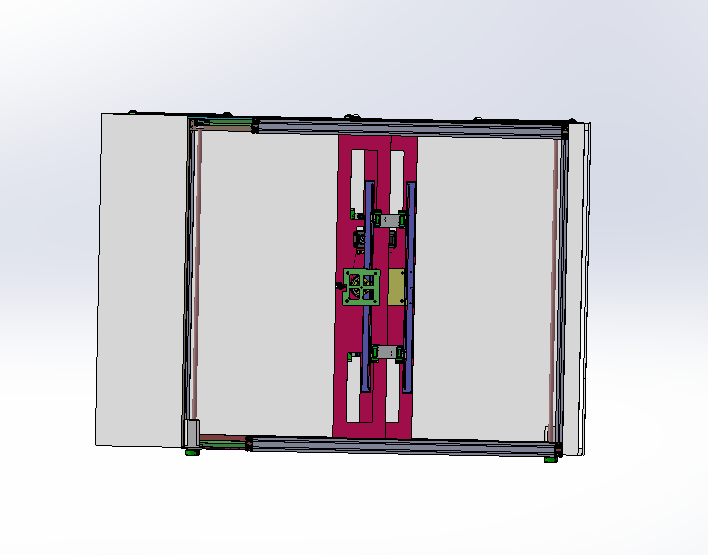

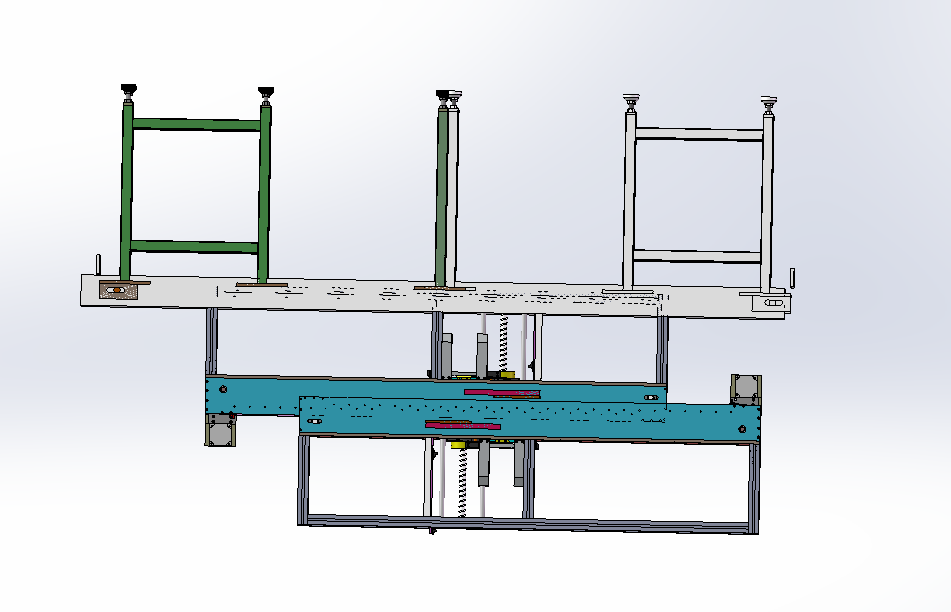

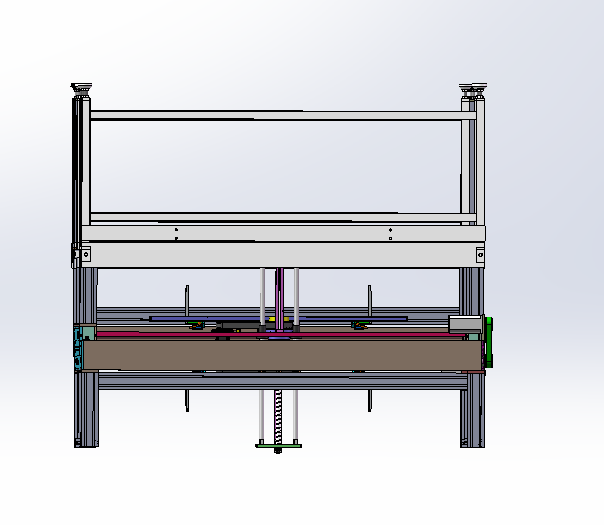

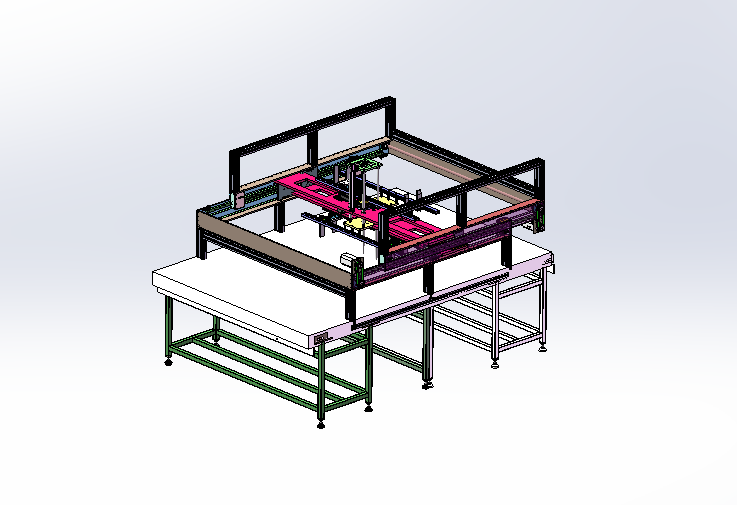

　　在3C电子整机组装、汽车零部件预装、家电总装这类大批量连续生产场景里，单工位锁螺丝设备往往跟不上产线节拍，这款在线式锁螺丝设备就是为适配连续流生产设计的，直接嵌入现有流水线工位，不需要额外周转待加工工件，能大幅减少工序间的搬运等待浪费。从结构布局来看，设备采用双侧开放式进出料设计，中部为锁付作业核心区，两侧预留的接驳位可以直接对接差速链、皮带线等常见流水线输送体，安装时不需要对原有产线做大规模改造，只需要预留对应长度的安装空位，调整设备支脚高度与输送面齐平即可完成对接，设备整体框架采用工业铝型材拼接，兼顾结构刚性与后期改造成本，外围护板采用半封闭设计，既可以阻挡锁付过程中可能飞溅的螺丝碎屑，也预留了维护操作门，方便日常更换供料器、调整锁付头位置。

　　设备核心功能覆盖了螺丝锁付全流程的自动化需求，供料部分采用吹送式供料结构，螺丝经过整列排序后通过气管直接输送到锁付批嘴位置，相比吸附式供料节拍更快，适配M2到M5范围内的常见机牙、自攻螺丝，供料速度可以根据锁付节拍动态调整，避免出现卡料、待料问题。定位部分搭载视觉定位模块，不需要工件做高精度治具定位，视觉系统会先识别工件上的螺丝孔位坐标，补偿工件在流水线上输送产生的位置偏移，再引导锁付机构移动到对应位置完成拧紧，拧紧过程中会实时采集扭矩数据，一旦出现滑牙、浮锁、漏锁的情况，设备会立即触发报警，标记对应不良品位置，方便后续工序排查处理。

　　从设计思路上，这款设备优先考虑了多品类工件的适配性，锁付机构的X/Z轴行程覆盖了常见中小尺寸工件的锁付范围，程序存储支持多组工件参数切换，换产时只需要调用对应程序，微调视觉识别模板即可完成换线，不需要重新做机械结构调整，能很好适配中小批量多品种的混线生产需求。设备的安装边界需要提前确认，底部支脚调节范围可以适配地面50mm以内的高度差，两侧接驳口的输送面高度支持在750mm到900mm之间调整，适配行业内常见的流水线作业高度，设备上方需要预留至少300mm的维护空间，方便后期检修Z轴传动组件与供料气管，电气控制箱布置在设备侧方，外接气源压力需要稳定在0.5MPa到0.7MPa之间，供电采用常规220V工业用电即可，不需要额外配置专用动力电源。

　　实际投产使用中，这款设备可以替代2到3名人工锁付工位的作业量，锁付扭矩一致性远高于人工操作，不会出现人工锁付时扭矩不均导致的螺丝滑牙、工件压损问题，同时设备自带的不良品统计功能，可以实时统计当班锁付良率，帮助生产管理人员快速定位锁付工艺问题，比如螺丝来料不良、工件孔位偏移等异常。在机械结构细节上，锁付头配备了浮动机构，接触工件时会有一定的缓冲行程，避免硬接触压伤工件表面，传动部分采用高精度丝杆导轨搭配伺服电机驱动，重复定位精度可以控制在0.02mm以内，保证每个螺丝孔位都能准确对准，不会出现批嘴打滑刮花工件表面的问题。供料器部分设计了缺料预警功能，螺丝存量低于设定阈值时会提前触发提示，避免生产过程中突然缺料导致产线停线，整体设备的维护点都做了外露设计，日常清洁、更换易损件不需要拆解大量护板，能减少设备维护的停机时间。
