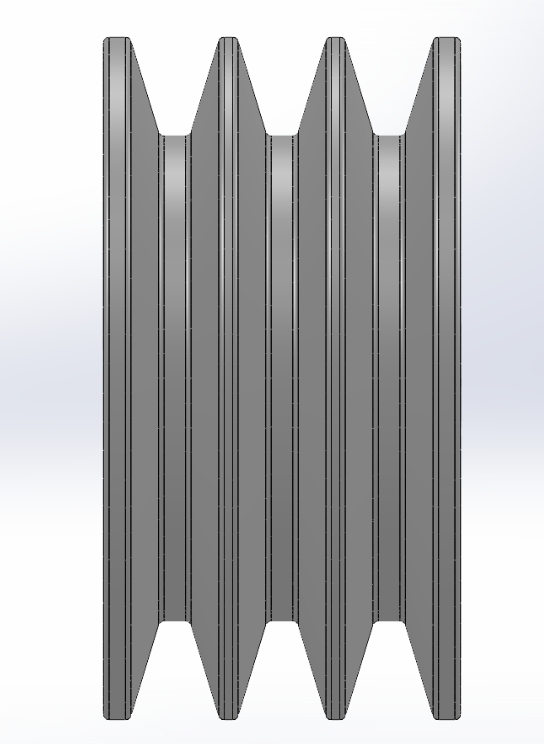

欧标锥套式三槽三角皮带轮结构

这款三槽三角皮带轮适配SPA型三角带，配套1610锥套完成轴孔连接，是工业传动系统里应用极广的动力传递部件。从实际工况适配来看，这类带轮普遍用铸铁材质铸造成型，材料本身的减震性与耐磨性刚好匹配带传动长期运转的磨损、振动需求，不会像钢制带轮那样在频繁启停的工况下过早出现带槽疲劳磨损，也不会因自重过大给支撑轴带来额外的径向载荷负担。

在结构设计层面，三槽的布局对应三根SPA三角带并行传动，相比单槽、双槽结构，它能传递的额定扭矩更高，适合中大功率的传动链路，比如风机、水泵、小型输送设备、轻工机械的主轴传动端都能见到这类结构的身影。带轮的轮槽截面角度严格匹配SPA三角带的楔角，安装后三角带的侧面能和轮槽工作面完全贴合，避免出现局部接触导致的打滑、带体异常磨损问题；轮槽之间的凸起挡边做了圆角过渡，没有尖锐棱角，既可以防止带体在运转过程中出现跑偏脱槽的问题，也能减少应力集中，避免长期运转后挡边出现崩裂的情况。

安装边界上，配套的1610锥套属于标准欧标锥套系列，锥面配合的结构让带轮和轴的对中调整更便捷，不需要像直孔带轮那样反复敲击调整位置，拧紧锥套的锁紧螺栓就能完成带轮的轴向固定，拆卸时也只需要借助螺栓顶出就能分离带轮和锥套，后期维护更换的效率更高。带轮的轴孔尺寸随适配锥套的孔径变化，不同孔径对应的带轮整体重量会有小幅差异，但轮槽的基准直径、槽间距、外圆尺寸都是统一标准，不会因为轴孔变化影响三角带的适配性。

从实际选型角度来说，选用这类带轮首先要确认传动端的额定功率、转速比，匹配对应槽数的带轮结构，同时要核算轴端的径向载荷是否在支撑轴承的承受范围内，避免带轮张紧后给轴承带来过大的额外负载。带轮的端面做了平整加工，安装时可以靠端面定位保证带轮的径向跳动在允许范围内，减少运转过程中的振动；轮槽的表面粗糙度控制在合理区间，既不会因为过于粗糙加速三角带的磨损，也不会因为过于光滑导致摩擦力不足出现打滑丢转的问题。

在各类工业生产场景里，这类锥套式三角皮带轮的维护成本更低，当带轮出现轮槽磨损需要更换时，不需要拆卸轴端的其他部件，只需要松开锥套的锁紧螺栓就能取下带轮，相比传统的直孔带轮能大幅缩短设备停机维护的时间。同时铸铁材质的带轮在长期运转过程中，自身的材料阻尼可以吸收一部分传动过程中的振动，降低整个传动链路的噪音水平，适合车间内多设备并行的生产环境，不会因为带轮振动产生额外的噪音污染。

设计这类带轮的三维结构时，需要严格对应欧标带轮的槽型参数，保证槽间距、槽深、楔角的尺寸公差在标准范围内，同时要预留锥套的安装空间，保证锥套装入后带轮的端面和锥套端面齐平，避免出现轴向窜动的问题。带轮的外圆边缘做了小倒角处理，既可以避免安装过程中划伤操作人员，也能减少高速运转时的空气阻力，降低不必要的能耗损失。
