气动多盘离合器配套驱动电机总成结构

这套多盘离合器配套驱动结构，核心解决的是工业传动系统中动力轴与从动负载之间的可控接合、断开需求，区别于普通单片离合器，多摩擦盘的结构设计能在同等径向安装尺寸下传递更大的额定扭矩，适配需要频繁切换动力通断、对扭矩传递密度要求较高的传动场景。从实际应用场景来看，这类结构最早在车辆变速器换挡机构中普及，通过快速切断动力输入减少换挡过程中的齿轮冲击，降低同步器磨损，随着工业自动化设备的迭代，目前这类结构也大量应用在工业机器人关节动力切换、风力发电机组的主轴过载保护、小型工程机械的动力分动箱中，部分需要频繁启停的输送线驱动端也会采用这类离合结构，避免电机频繁启停带来的绕组过热问题。

从功能特性上看，这套结构采用压缩空气作为离合控制动力，接合状态下压缩空气推动活塞组件，将多组交错布置的摩擦盘压紧在端挡板上，依靠摩擦片之间的静摩擦力传递输入轴的扭矩，摩擦盘采用内外齿交错啮合的结构，分别与输入轴套、从动毂连接，压紧状态下无相对滑磨，传动效率可达98%以上；当压缩空气泄压后，布置在活塞腔周边的复位弹簧会快速将活塞推回初始位置，摩擦盘之间释放间隙，动力传递完全切断，断开状态下从动端无拖曳阻力，不会带动负载空转。设计过程中重点考虑了摩擦盘的热容量匹配，频繁接合场景下摩擦片滑磨产生的热量可以通过外侧带轮的散热筋快速散出，避免高温导致摩擦系数衰减，同时活塞的密封结构采用低摩擦阻力的密封圈，减少气压损耗，保证离合动作的响应速度控制在0.2秒以内。

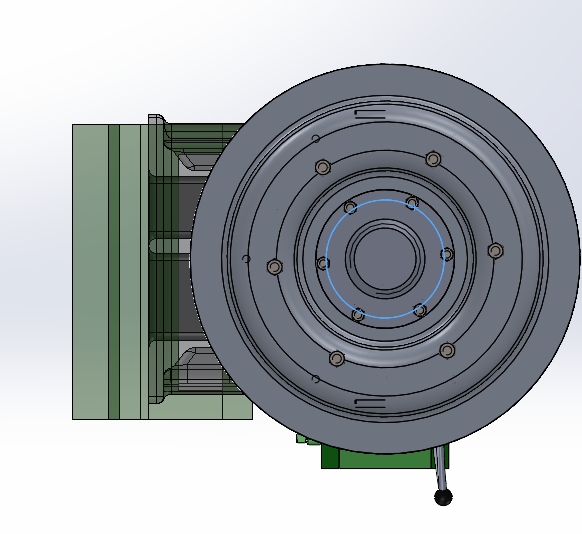

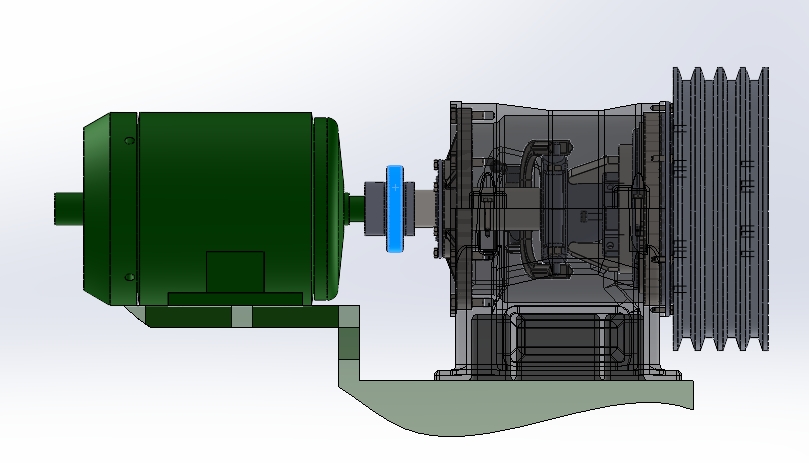

从安装边界来看，整套结构的驱动端采用标准卧式电机安装脚，适配常规的槽钢焊接安装底座，电机轴与离合器输入轴套采用平键连接，同轴度公差控制在0.05mm以内，避免高速运转时的偏摆振动；离合器从动端直接集成了多槽皮带轮，可通过V带直接连接负载端，不需要额外加装联轴器，减少了传动链的长度，整体径向最大尺寸为带轮的外径，轴向尺寸从电机后端盖到离合器前端面的距离适配常规工业设备的安装舱室空间，安装底座的螺栓孔间距符合通用电机的安装尺寸标准，可直接替换现有同功率等级的电机驱动离合组件，不需要对原有设备的安装机架做额外改造。

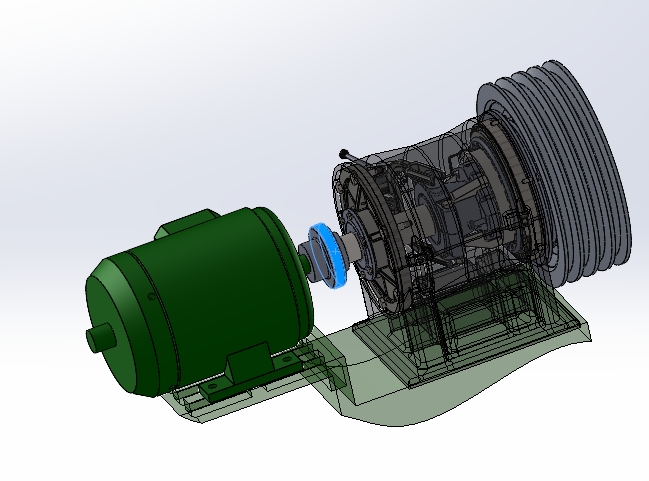

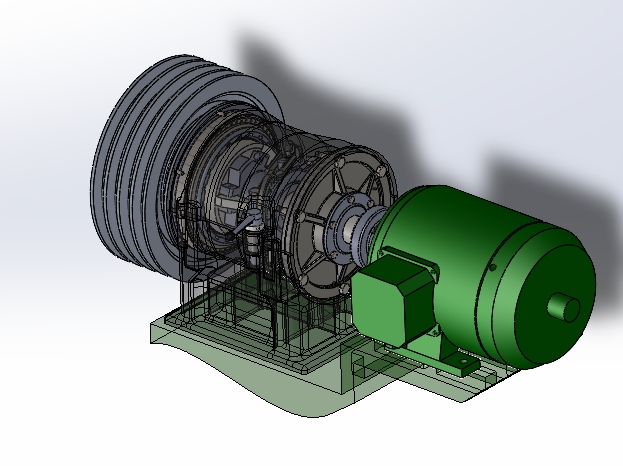

设计过程中还对摩擦盘的压紧力做了梯度匹配，不同气压下对应不同的最大传递扭矩，用户可根据实际负载的扭矩需求调整供气压力，在满足扭矩传递要求的前提下降低活塞对摩擦盘的压紧力，延长摩擦片的使用寿命；复位弹簧的刚度经过匹配计算，既保证泄压状态下活塞能快速回位彻底分离，又避免弹簧刚度过大导致接合状态下需要更高的气压推动活塞，降低气源功耗。整套结构的壳体采用半剖透明展示的形式，可清晰看到内部摩擦盘组、活塞腔、复位弹簧、输入轴连接结构的装配关系，对于需要做传动系统选型、离合结构教学、设备改造方案验证的从业者来说，能直观理解多盘离合器的动力传递路径与装配逻辑，避免选型过程中出现安装尺寸不匹配、扭矩容量不足的问题。
