欧姆龙E3JK系列光电传感器结构设计

在食品饮料灌装生产线、包装输送线这类高湿、存在定期清洗剂喷淋的工况里，光电传感器的选型一直是结构设计人员需要反复核对边界条件的环节——既要保证检测精度不受水汽、清洁介质干扰，还要兼顾安装空间的适配性，避免和线体护栏、工装托盘产生干涉。这款E3JK-DS30M1光电传感器的三维结构，完全围绕这类严苛工业场景的实际需求做了适配，从安装基准到出线方向都贴合现场改造、新线搭建的通用习惯。

从功能特性来看，这款传感器采用M12接插件型的接线结构，屏蔽M18的外形设计能有效规避现场变频器、伺服电机带来的电磁干扰，直流2线式NPN输出、NO常开的动作模式，能直接对接绝大多数PLC的数字量输入端口，不需要额外加装转换模块，减少柜内接线的冗余量。IP69K的防护等级是它适配食品饮料行业的核心优势，不仅能承受日常生产过程中的物料泼溅，还能耐受生产线定期高温清洗、高压清洗剂冲刷的工况，不会因为清洁作业导致内部电路受潮失效，大幅降低日常运维的更换频率。它自带的加热器断线检测、SSR故障检测功能，能在设备出现加热回路异常、固态继电器击穿这类故障时第一时间触发信号，避免批量次品流出，这在热收缩包装、饮品巴氏杀菌后段的检测工位实用性极强。

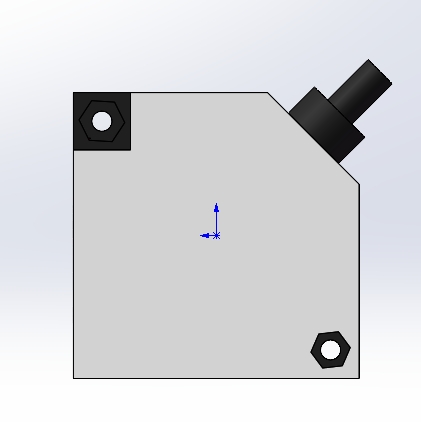

做三维结构设计时，首先要卡准它的安装边界：本体外形尺寸为48×48mm，属于端子台型安装结构，两个对角布置的六角安装孔位是核心定位基准，建模时需要预留M5螺栓的安装操作空间，孔位周边要留出至少3mm的平面余量，避免安装时螺栓压头刮蹭传感器外壳。出线方向设计在本体的斜侧方位，而非正后方，这一点在做线体布局时要特别注意——如果是安装在输送线侧装支架上，斜向出线能避免线缆和输送托盘的运动轨迹产生剐蹭，也能减少线缆弯折的应力集中，延长接插件的使用寿命。外壳采用黑色工程塑料材质，建模时要注意外壳边缘的倒角处理，所有外露棱边都做了R1.5的圆角，避免安装作业时划伤操作人员，也能减少清洁时的污渍残留死角。

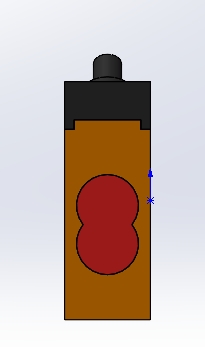

实际选型应用时，这类传感器常被用在输送线的物料到位检测、工位有无工件判断、堆垛机的货位位置确认等场景，48×48mm的方正外形能直接适配市面上绝大多数通用光电传感器安装支架，不需要额外定制转接板，降低改造成本。建模过程中要注意接插件部分的尺寸公差，M12接头的插针定位要和行业通用标准件匹配，避免后续装配时出现公母头对插卡滞的问题；安装孔的沉头深度要控制在2.5mm，保证M5内六角螺栓安装后螺栓头不会高出传感器本体平面，防止物料经过时刮蹭螺栓头导致传感器移位。另外，传感器正面的感应面做了内凹2mm的设计，建模时要还原这个结构，这个细节能避免现场飞溅的物料颗粒直接撞击感应镜片，减少镜片刮花导致的检测灵敏度下降问题。

在高温工况段安装时，要注意传感器本体和高温热源的距离保持在100mm以上，虽然它本身具备耐高温性能，但长期近距离接触热辐射还是会加速外壳材质老化，建模做布局时就要提前预留好散热间隙。它的检测距离覆盖30cm范围，足够应对绝大多数输送线的料位检测需求，不需要额外加装反射板，漫反射的检测模式能减少现场安装的调试工作量，只要把传感器对准检测工位，固定好螺栓就能完成初步调试，适合快节奏的产线搭建项目。
