光电式转速检测传感装置结构设计

在工业传动系统的运行状态监测环节，转速参数的精准采集是判断设备运行负载、传动效率、故障预警的核心依据，这款光电式转速检测装置正是针对各类工业场景的非接触转速测量需求开发的结构方案。从实际落地场景来看，该装置可适配电机输出轴、减速机输入输出端、输送机辊筒、机床主轴等多种旋转部件的转速采集，不管是离散制造车间的生产设备状态监控，还是流程工业的连续运转设备运维，都能通过非接触的检测方式避免传统接触式测速带来的附加负载、磨损快、安装对位要求高的问题。

从功能实现逻辑来看，装置核心依托光电反射原理工作，使用时只需在被测旋转部件的转子表面粘贴专用反射标记，装置内部的光电发射端会持续向被测面发射光束，当反射标记随转子转动经过检测区域时，反射光强度会产生阶跃变化，内部的光电接收元件捕捉到光强变化后转化为电脉冲信号，后端电路通过统计单位时间内的脉冲数量即可换算出实时转速，这种检测逻辑不会对被测转子的运转产生任何机械干涉，哪怕是高转速工况下也不会引入额外的测量误差。

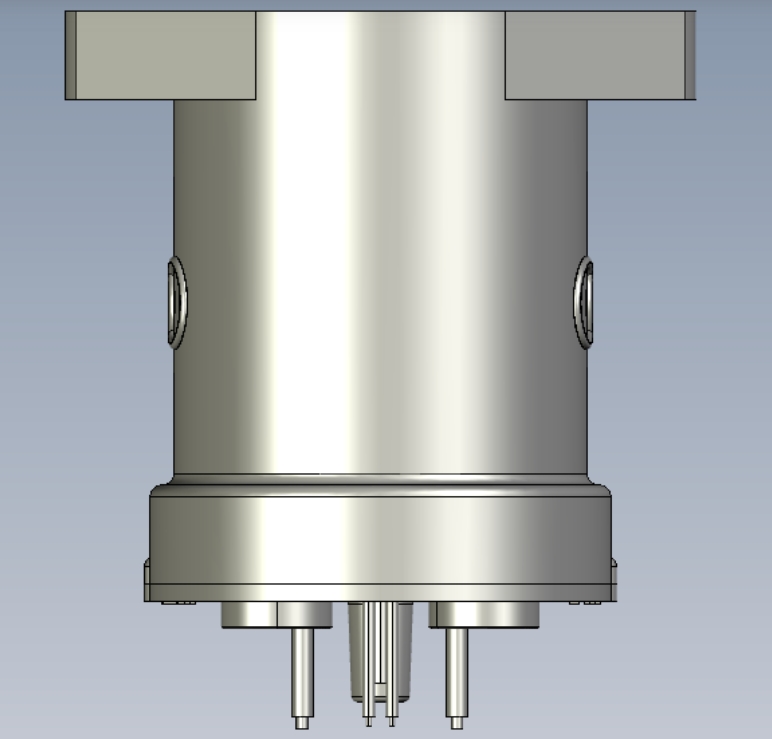

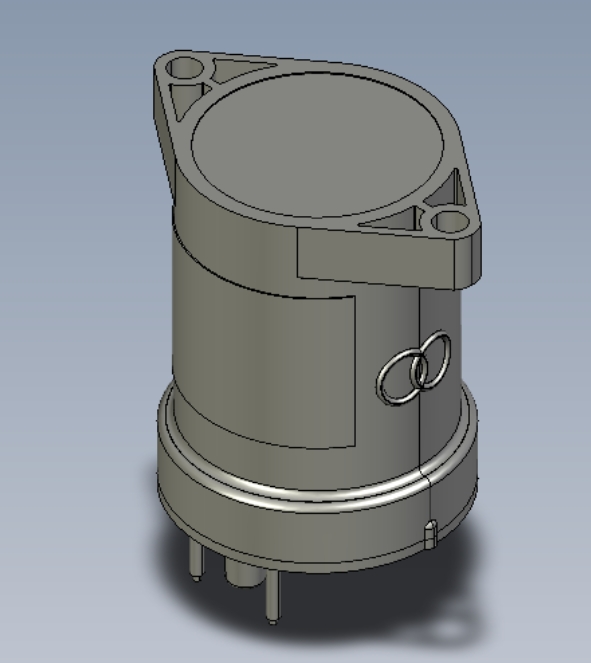

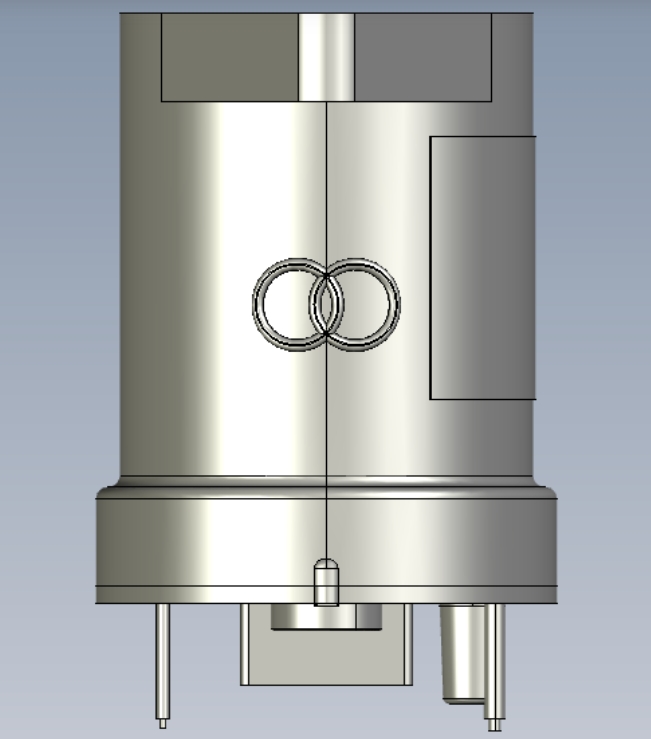

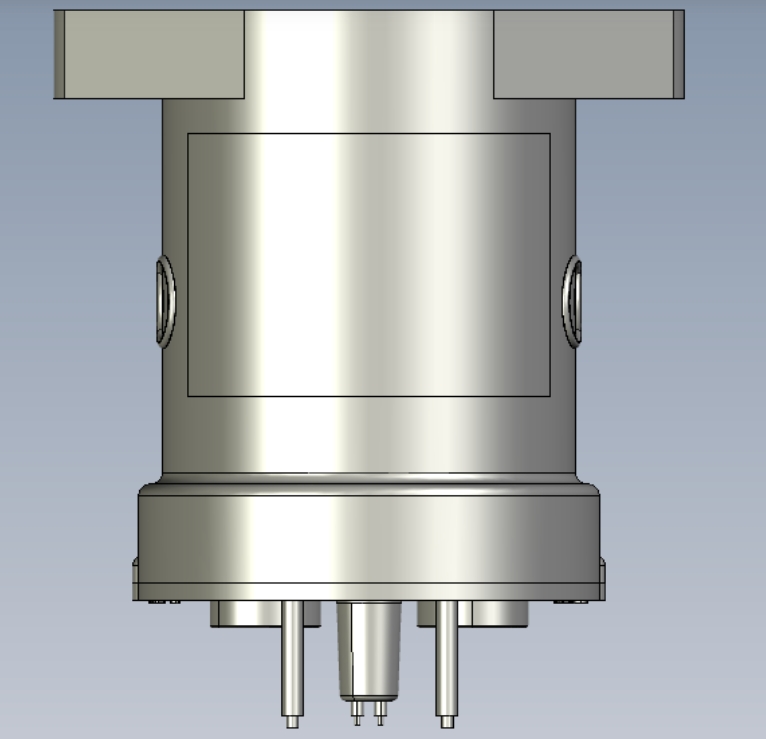

结构设计层面，整体采用圆柱形一体化壳体布局，主体外壳选用金属材质加工，表面做哑光金属处理，既可以屏蔽工业现场的电磁干扰，保证内部光电元件、信号处理电路的工作稳定性，也能适应车间内多粉尘、少量切削液飞溅的复杂工况。壳体上部设置对称分布的两个安装凸台，凸台上预留标准安装孔位，安装时可通过支架直接将装置固定在被测部件旁的机架上，安装凸台的对称设计让装置可以根据现场布线需求调整出线方向，适配不同的安装空间。壳体侧面设置两个对称的圆形接口，分别用于供电线路接入和检测信号输出，接口采用标准工业接插件规格，现场布线时无需额外做接线处理，直接插接即可完成电气连接，大幅降低现场安装的接线工作量。壳体下部为检测端，做收窄式结构设计，检测端面与内部光电元件的焦距做了匹配校准，安装时只要保证检测端面与被测转子表面的距离在有效检测范围内，无需反复微调焦距即可获得稳定的检测信号，检测端外围设置环形安装底座，底座上均布固定孔，可在需要嵌入式安装的场景下直接将装置嵌入设备预留的安装位，通过底座孔位完成固定，适配不同设备的集成安装需求。

从安装边界尺寸来看，整体圆柱形壳体的外径控制在适配常规工业安装空间的范围内，上部安装凸台的外伸长度经过优化，不会和周边的传动部件、管线产生干涉，下部检测端的伸出长度可以保证检测面避开设备自身的结构遮挡，让发射的光束可以直接到达被测转子表面。设计过程中充分考虑了不同工况的安装兼容性，不管是开放式的传动机架安装，还是封闭式的设备壳体嵌入式集成，都能找到对应的安装固定方式，装置整体的重量经过轻量化优化，不会对安装支架产生过大的负载，哪怕是薄壁支架也能稳定固定。

不同于传统的磁电式转速传感器，这款光电式检测装置不受被测部件材质的限制，不管是金属转子还是非金属转子，只要粘贴反射标记即可完成检测，适用场景覆盖范围更广，同时检测分辨率更高，哪怕是低转速工况下也能捕捉到细微的转速波动，适合对转速测量精度要求较高的设备状态监测场景。内部的光电元件和电路部分做了整体灌封处理，配合金属壳体的密封结构，可以达到工业级的防护等级，在有一定粉尘、湿度的工业现场也能长期稳定工作，减少后期运维的更换频次。结构设计时还充分考虑了加工工艺性，壳体主体采用车削加工即可完成，安装凸台、接口部位的结构都做了工艺圆角处理，避免加工时出现应力集中，同时也能减少装配时的锐边划伤风险，各个部件的装配公差经过合理分配，既保证装配后的同轴度要求，也不会因为公差过严提升加工成本，适合批量加工生产。
