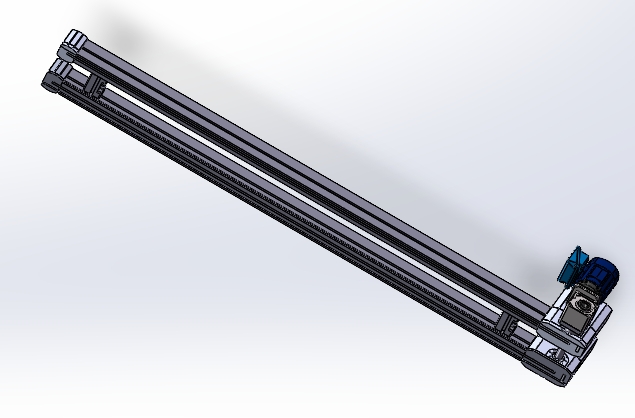

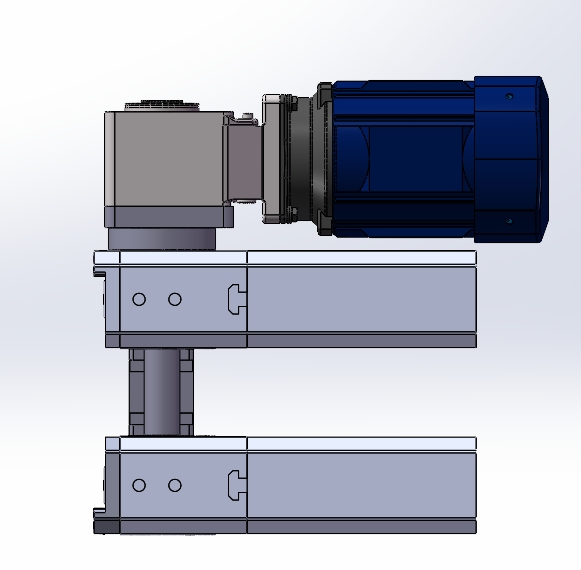

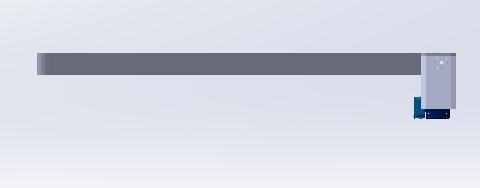

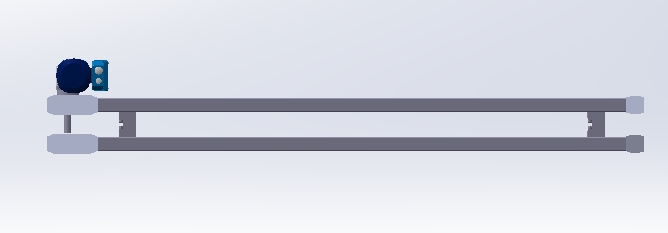

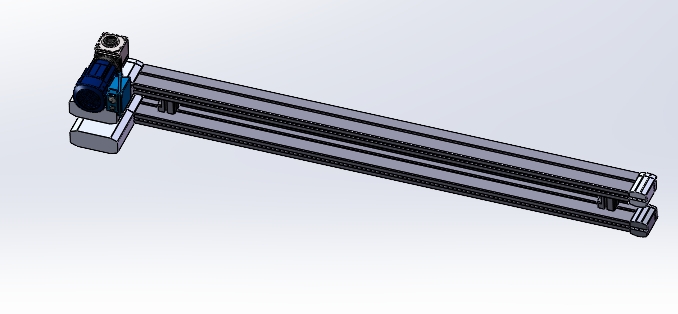

160mm规格钢制滚子倍速输送链结构

　　在自动化产线的物料输送环节，倍速链是托盘类载具输送场景里应用极广的核心传动部件，不同于普通输送链条的等速传动逻辑，这种160mm节距规格的滚子倍速链，专门针对工装板快速流转、工位间物料积放的需求做了结构优化，在3C装配、家电组装、小型机电产品生产线的布局里，这类链条的选型直接决定了整线的输送效率与运行稳定性。从实际使用场景来看，普通滚子链在输送工装板时，链条与工装板直接接触，全程同速运行，一旦某一工位需要工件停留作业，就必须让整段链条停转，很容易造成产线节拍的卡顿，而倍速链通过大小滚子的嵌套结构，让链条被链轮驱动行进时，上方与工装板接触的大滚子可以产生高于链条本身的线速度，实现工装板的快速移动，当工装板被工位阻挡器拦下时，大滚子可以在工装板下方原地滚动，不会带动链条卡滞，也不会磨损工装板接触面，完美适配积放式输送的需求。

　　这款160mm规格的倍速链采用全钢制滚子设计，和常见的塑料滚子倍速链相比，承载能力有明显提升，单段链条的负载上限可以满足重型工装板搭配待装配工件的输送需求，不会因为长期承重出现滚子变形、开裂的问题，同时钢制结构的耐温性能更好，在一些靠近焊接工位、烘干工位的输送段，环境温度偶尔达到150摄氏度的工况下，链条也不会因为高温出现材质软化、精度下降的问题，运行过程中，大小滚子之间的滚动摩擦替代了普通链条的滑动摩擦，运行噪音明显更低，哪怕是多段链条并行的长距离产线，车间内的设备运行噪音也能控制在职业健康要求的范围内，不会产生刺耳的摩擦异响。

　　从结构设计的角度来看，这款倍速链的链板采用了等节距冲孔的冲压工艺，内链板与外链板之间通过销轴过盈压装固定，小滚子套在销轴外侧与链轮齿槽啮合，承担链条的传动牵引力，大滚子空套在小滚子外侧，直接和工装板的底部接触，两层滚子之间预留了合理的配合间隙，既不会因为间隙过大出现滚子晃动、传动卡滞，也不会因为间隙过小导致润滑脂无法进入、滚动阻力增大。160mm的节距设计，刚好适配行业内通用的标准托盘尺寸，配套的导轨、阻挡器、顶升平移机构都可以直接选用标准件，不需要单独定制非标安装结构，能大幅缩短整线的设计与装配周期。

　　在安装边界上，这款倍速链配套的导轨槽宽度需要匹配大滚子的外径尺寸，安装时要保证两侧导轨的平行度误差控制在每米0.5mm以内，避免链条运行时出现偏磨、卡滞的问题，链轮的齿形需要和小滚子的啮合尺寸匹配，张紧机构的调节行程要预留至少两个链节的长度，方便后期链条磨损后做张紧调整，链条接头处采用可拆卸的连接销轴，不需要专用工具就可以完成链条的拼接与拆卸，后期维护更换时不需要拆解整段导轨，能大幅降低产线的运维停机时间。在实际产线布局时，这类倍速链通常会组成闭合的环形输送线，上下层分别承担工装板的作业输送与空板回流功能，配合工位上的阻挡器、顶升转台、扫码组件，可以实现工件的自动流转、工位定位、工序跳转，全程不需要人工干预搬运，相比皮带输送线，它的定位精度更高，承载能力更强，相比滚筒输送线，它的结构更紧凑，积放功能更可靠，在中小型产品的自动化装配线里，是性价比极高的输送核心部件。很多工程师在选型倍速链时容易忽略滚子材质与节距的匹配性，盲目选用塑料滚子的轻型倍速链承载重型工件，往往运行不到半年就会出现滚子碎裂、链板拉长的问题，而这款全钢制160mm倍速链的结构参数，刚好覆盖了大部分中重型装配产线的负载需求，建模时还原了链板、销轴、大小滚子的配合间隙，在做整线的干涉检查、运动仿真时，可以直接导入装配体使用，不需要再对链条的结构做二次修正，能有效减少设计阶段的重复建模工作量。
