重载滚筒线阻挡限位执行机构

　　在自动化物流输送、家电总装、汽配焊装这类重载滚筒输送场景里，线体挡停机构的可靠性直接决定整线的稼动率，不少轻型阻挡器用在30kg以上负载的工位时，经常出现挡块变形、复位卡滞、气缸受力偏载导致密封件过早磨损的问题，这套挡停结构就是针对这类重载工况做的落地设计，已经在多条重载滚筒线上完成了长期工况验证。从实际使用场景来看，这类机构主要布置在线体的分拣工位、装配作业位、托盘缓存位，作用是在托盘或者工装板带着工件到达指定位置时，快速伸出挡块卡紧托盘底部的定位边，让滚筒即使保持转动，工件也能稳定停在预设位置，不会因为滚筒持续转动的摩擦力、工件的惯性冲力出现位置偏移，满足装配作业的定位精度要求，或者分拣工位的动作触发条件。

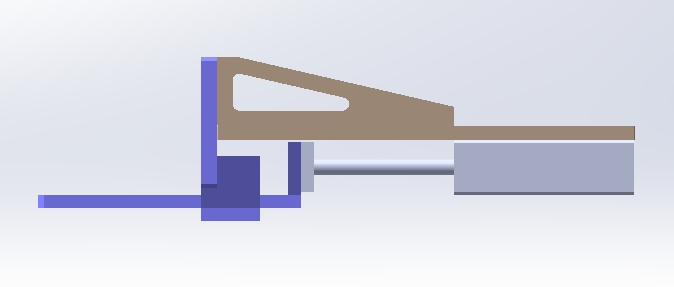

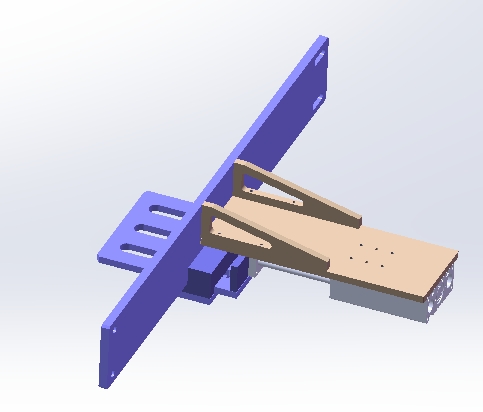

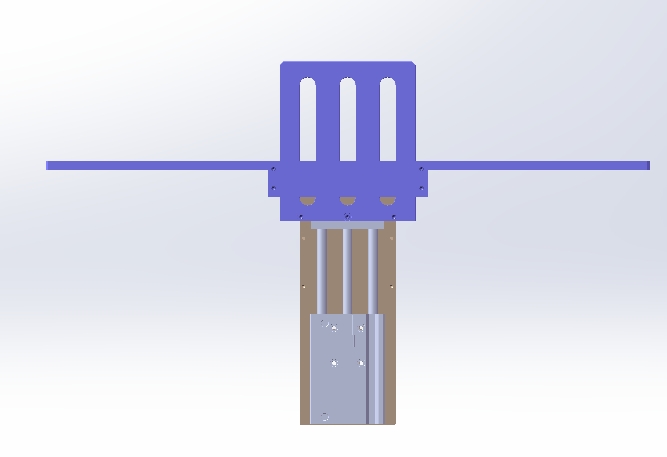

　　设计的时候首先考虑的是受力路径的合理性，没有采用常见的单悬臂挡块结构，而是把挡块的受力点直接和下方的导向承力结构做刚性连接，挡块上部做了三个等宽的开槽，刚好能嵌入相邻三根滚筒的间隙之间，不会和转动的滚筒发生运动干涉，挡块伸出时高出滚筒输送面的高度经过反复校核，刚好能卡住标准托盘底部的限位凸边，不会因为伸出过高刮碰工件底部的附属结构，也不会因为伸出量不足导致高速输送的托盘冲过挡停位。下方的导向部分采用双导杆的平行导向结构，替代单导杆的悬臂受力形式，驱动源的出力方向和导杆轴线完全平行，避免驱动部件承受径向弯矩，所有承力部位的板材都选用45号钢加工，关键受力面做了淬火处理，长期受托盘冲击也不会出现塌陷、变形的问题。

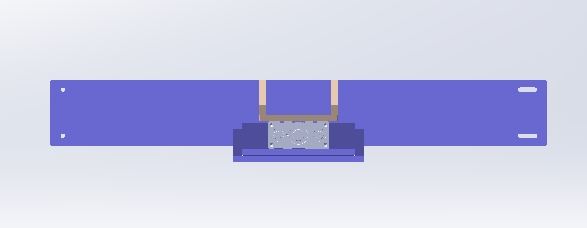

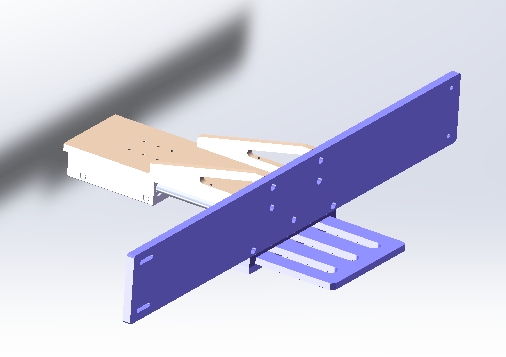

　　安装边界上，这套机构的横向安装板做了对称的长圆孔设计，可以适配不同中心距的铝型材或者方钢线体机架，不需要在现场重新配焊安装座，安装时只需要把机构整体从滚筒线的下方穿入，让上部挡块对准滚筒间隙，调整好伸出高度后锁紧安装板的螺栓即可，不需要拆解线体的滚筒组件，后期维护的时候也可以直接从下方拆出整个机构，不用停线拆解上部输送结构。实际运行中，挡块的升降行程经过精准计算，缩回时挡块顶面低于滚筒输送面足够距离，即使托盘底部有轻微的变形凸起，也不会和缩回的挡块发生刮擦，避免托盘输送过程中出现卡滞异响。

　　针对重载工况的冲击问题，驱动端的内部设置了缓冲阻尼结构，托盘以线体额定速度撞击挡块的时候，不会出现刚性撞击的巨大噪音，也能抵消大部分冲击载荷，保护线体机架和驱动部件的连接结构不会因为长期冲击出现松动。和常见的轻型阻挡器相比，这套结构没有采用塑料或者薄钢板的受力件，所有承力部件都经过强度校核，能适配单工位负载50-80kg的重载滚筒线，不会出现长期使用后挡块歪斜、复位不到位的问题。在结构细节上，导杆和导向套之间采用自润滑的配合设计，不需要频繁加注润滑脂，适配工厂多粉尘、多油污的恶劣工况，不会因为粉尘进入导向间隙出现卡滞。挡块的撞击面做了小角度的倒角处理，即使托盘到达位置时有少量的位置偏移，也能顺着倒角滑入正确的挡停位置，不会出现卡顶的情况。整个机构的横向宽度控制在三个滚筒节距的范围内，不会占用过多的线体下方安装空间，线体下方的布线、拖链、其他辅助机构都可以正常布置，不会出现安装干涉。对于做输送线设计的工程师来说，这套结构可以直接复用在不同宽度的重载滚筒线上，只需要根据线体的滚筒节距微调上部挡块的开槽位置，不需要重新做整体的受力校核，能大幅缩短非标设计的周期，避免因为挡停机构失效导致的整线故障。
