卧式插板Type-A USB接口结构设计

日常做消费类电子、工控板卡的结构设计时，板端USB接口的选型和安装边界校核是绕不开的环节，这次拆解建模的这款卧式插板Type-A母座，是目前工控主板、消费电子外设、嵌入式设备里应用最广的接口形态之一。先从实际应用场景说起，这类接口不像立式直插款占用PCB上方的垂直空间，卧式贴板或者插板的安装方式，能把接口整体高度控制在很低的区间，适合薄型机箱、壁挂式工控终端、便携式检测设备这类对内部堆叠高度有严格限制的场景，比如手持数据采集终端的侧置数据口、工业触摸屏的前置调试口、台式电脑主板后置的外接设备口，用的基本都是这类结构的接口。

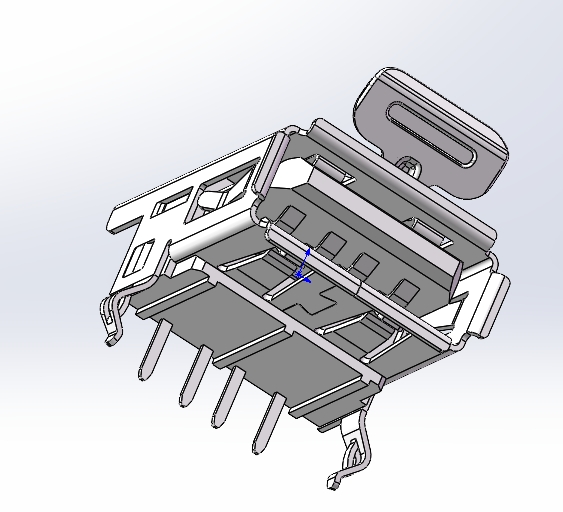

从实际用途来看，这款接口承担的是双向的数据传输和电力供给功能，既要满足键盘、鼠标、U盘这类低速外设的通讯需求，也要能兼容移动硬盘、外接采集卡这类对供电稳定性有要求的设备，所以结构设计上的可靠性直接影响设备的长期使用体验。很多新手工程师在选型时容易忽略插针的受力结构，这款接口的两侧设计了弯角固定插脚，插装过波峰焊的时候，这两个插脚会先和PCB上的固定焊盘焊接，比中间的四个信号插针提供更强的结构锚固力，日常插拔USB公头的时候，侧向的掰动应力会先被这两个固定脚吸收，不会直接拉扯中间的信号焊盘，避免长期使用后出现焊盘脱落、信号接触不良的问题，这也是工业级板卡优先选带两侧固定弯脚接口的核心原因。

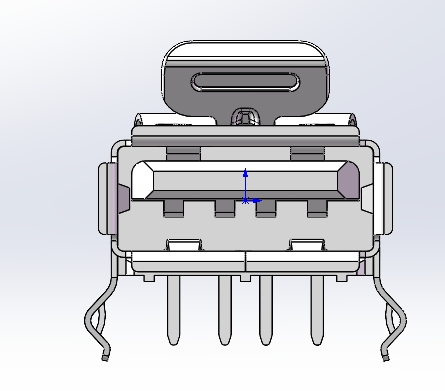

再说到设计思路上的细节，接口的金属外壳采用卷边包塑的结构，外层的金属屏蔽壳一方面是提供电磁屏蔽效能，减少外界电磁干扰对USB差分信号的影响，另一方面金属壳的前端导向槽做了0.3mm的导入倒角，公头插入的时候不需要完全精准对位，顺着倒角就能滑入接口内部，降低盲插时的对位难度。内部的胶芯部分采用耐高温的工程塑料材质，过回流焊或者波峰焊的时候不会出现受热变形、插针偏移的问题，四个信号插针的排布严格遵循USB2.0的引脚定义间距，插针的接触端做了弧形凸起的弹片设计，公头插入后弹片会产生0.2mm左右的弹性形变，提供稳定的接触压力，哪怕设备在运输或者使用过程中有轻微振动，也不会出现接触断连的情况。

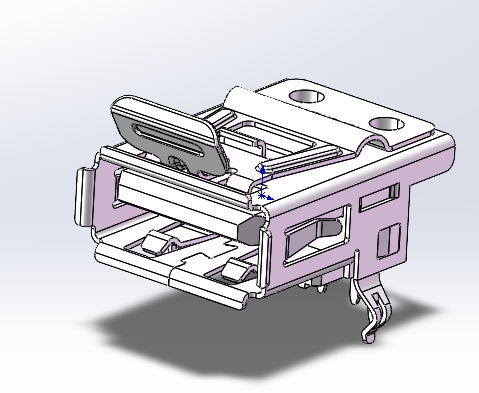

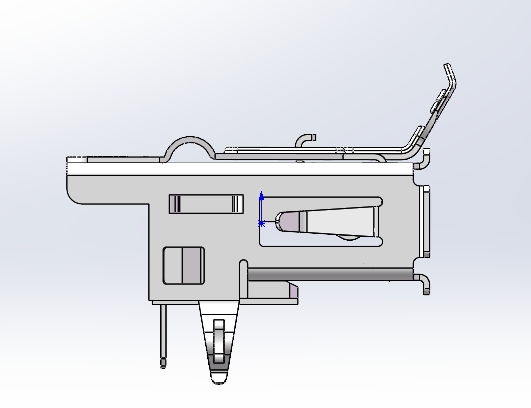

关于外形尺寸和安装边界，这款接口的本体宽度在14mm左右，本体深度从PCB板面到接口前端面的距离是12.5mm，安装时需要在PCB上预留6个插装孔，中间四个信号插针的孔位间距是2.54mm，和标准排针的孔距一致，两侧固定脚的孔位距离外侧信号针的距离是3.8mm，布局的时候要注意接口前端要和设备外壳的开口对齐，外壳开口的尺寸要比接口金属外壳的外轮廓大0.2mm，预留装配公差，避免外壳和接口干涉导致公头插不到位。另外接口上方的翻盖式防尘结构是这款设计的一个实用细节，设备不使用的时候可以把翻盖扣上，阻挡车间里的粉尘、飞溅的切削液进入接口内部，适合在生产车间这类环境相对恶劣的场景下使用，翻盖的转轴采用一体化的塑料铰接结构，不需要额外加装金属转轴，装配的时候直接扣在胶芯的预留卡槽里就行，减少装配工序的同时，翻盖的翻转寿命能达到五千次以上，满足日常使用的频次要求。

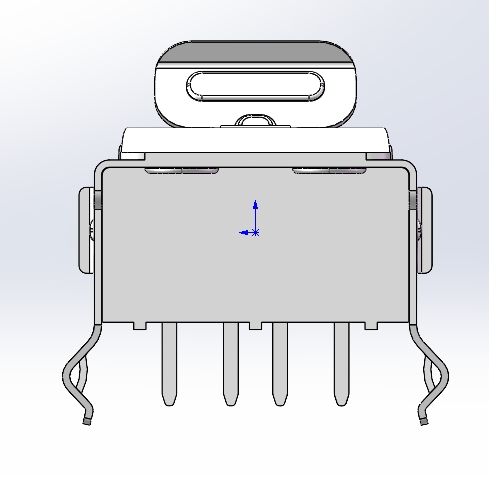

实际做结构校核的时候还要注意，接口焊接到PCB上之后，金属外壳要和PCB上的接地焊盘可靠连接，这样才能把屏蔽层上的感应静电导到设备地线上，避免静电打坏接口后面的信号芯片，很多消费电子设备的USB接口容易被静电打坏，就是因为设计时没做金属外壳的接地处理。另外插针的伸出长度要控制在1.5mm左右，过长的话过波峰焊时容易出现连锡短路，过短的话焊锡浸润不足会导致焊接强度不够，这些细节都是在实际建模和生产落地里需要反复核对的点。
