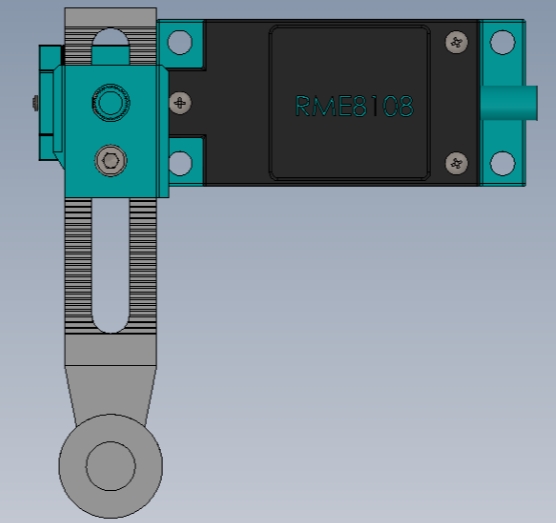

8018型接触式限位开关总成结构设计

在工业自动化生产线、机床加工工位、物料输送线体这类存在机构往复运动的场景里，限位开关是保障设备运行安全、避免机构超程碰撞的核心检测元件，本次呈现的8018型限位开关总成，是针对常规工业场景优化的接触式位置检测部件，从结构设计到安装适配都贴合一线设备的使用需求。

从实际功能来看，这类接触式限位开关的核心作用，是在运动机构运行到预设极限位置时，通过机械触发结构带动内部触点通断，直接向控制系统传递位置信号，切断对应方向的驱动回路输出，或是触发减速、换向指令，相比非接触式的光电、电磁检测元件，接触式结构的抗干扰能力更强，在车间存在金属粉尘、切削液飞溅、光照干扰的复杂工况下，不会出现误触发的问题，信号传递的可靠性更高，尤其适合重载输送线、大型机床轴系保护这类对检测稳定性要求极高的场景。

设计这款总成的时候，首先考虑的是现场安装的适配性，主体基座采用了带加强筋的一体式铸塑结构，底部预留了标准的沉头安装孔位，安装孔的中心距匹配行业通用的限位开关安装尺寸，不需要额外加工转接板就能直接替换同规格的老旧开关，降低现场改造的工作量。触发端的结构做了冗余设计，顶部的触发滚轮采用耐磨工程材质，滚轮的伸出长度经过反复校核，既保证运动机构的挡块能够可靠压合触发，又不会因为超程量过大导致内部结构受冲击损坏，滚轮的转轴处做了密封处理，能够阻挡日常工况下的粉尘、水汽进入转轴间隙，避免长期使用后出现滚轮卡滞、触发不灵敏的问题。

从内部结构的布局来看，触点模块采用了快装式的腔体设计，基座内部预留了触点组件的安装卡槽，不需要额外打胶或者复杂紧固件就能完成触点模块的固定，日常维护更换触点的时候，只需要拆开上盖就能直接替换组件，不需要整体拆卸开关的安装基座，大幅缩短设备停机维护的时间。接线腔体的空间做了优化，能够容纳常规的1.5平方多股控制线接入，接线端子采用防松压片结构，即使设备运行过程中存在持续振动，也不会出现接线松动、信号中断的问题，腔体入口处预留了线缆密封接头的安装螺纹，适配不同线径的防护线缆，满足车间现场的布线防护要求。

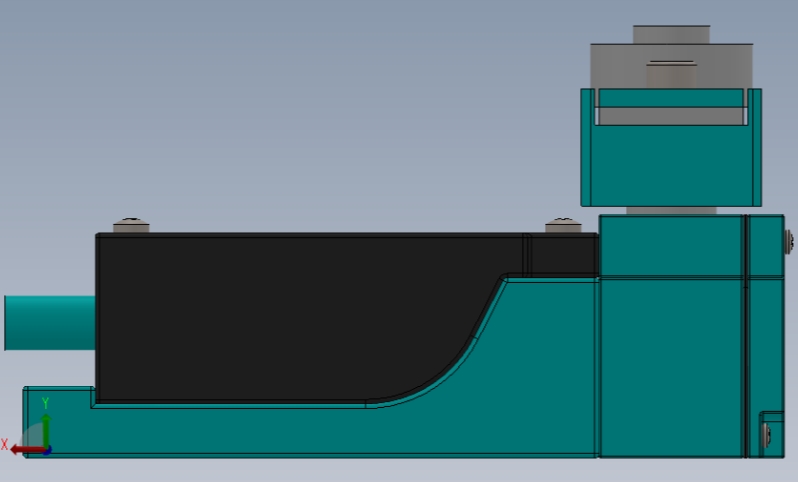

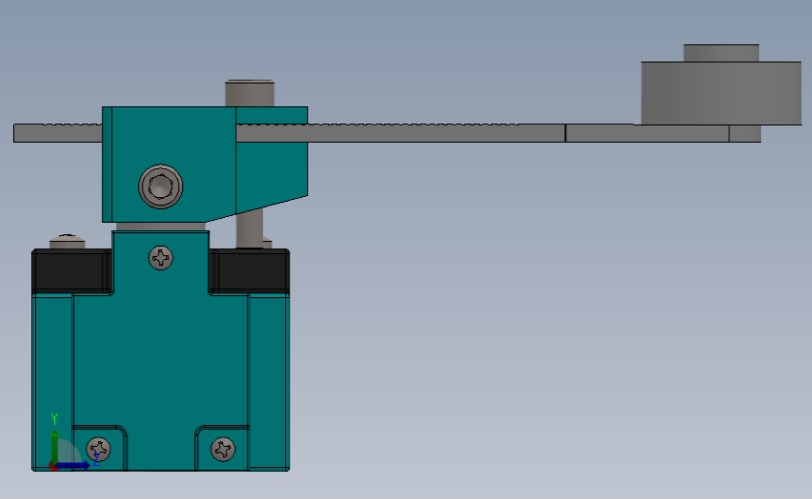

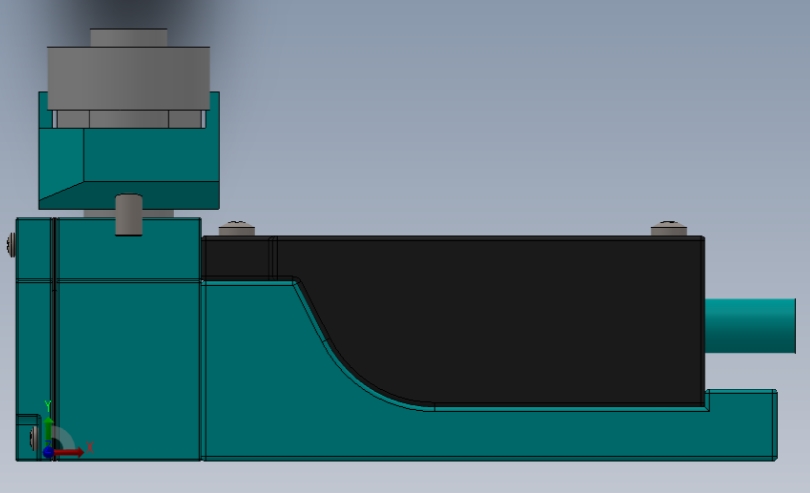

外形尺寸方面，这款开关的主体宽度控制在常规安装空间的适配范围内，整体高度不会超出设备安装面的预留间隙，触发端的侧向突出量经过核算，在挡块接触触发的全行程里，开关主体不会和运动机构发生刮碰，安装边界的容错率较高，即使现场安装存在1-2mm的位置偏差，也不会影响触发的可靠性。外壳的边角做了圆弧过渡处理，没有尖锐的凸起结构，现场布线和安装的时候不会划伤操作人员的手部，也不会刮破线缆的绝缘层。

在实际选型应用的时候，这款开关可以直接用在皮带输送机的头尾两端极限位置检测，防止皮带跑偏或者张紧机构超程；也可以安装在机床工作台的行程两端，作为硬限位保护，在软限位失效的情况下提供最后一道安全防护；还可以用在自动化夹具的开合位置检测，确认夹具到位后再触发下一步的加工动作，避免因为夹具未夹紧导致工件飞出的安全事故。相比同类型的其他限位开关，这款总成的结构更紧凑，触发力经过调校，既不会因为触发力过小导致误动作，也不会因为触发力过大对运动机构造成额外的阻力，适配绝大多数中低速运动机构的检测需求。

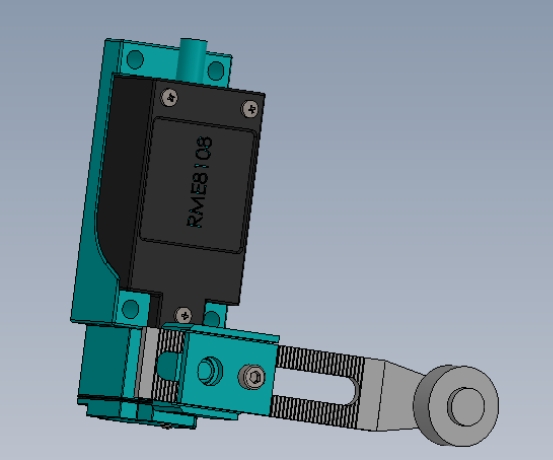

建模过程中对各个配合面的公差做了合理预留，安装孔的位置度、触发滚轮的同轴度都按照实际加工的公差等级做了偏移设置，导出的模型可以直接用于设备的整体装配干涉检查，不需要再对模型做额外的结构修正，设计人员在做设备布局的时候，可以直接调用这个模型完成安装位的排布，提前核对和周边结构的间隙，避免实际安装的时候出现空间干涉的问题。
