流水线在线视觉错漏检测设备结构

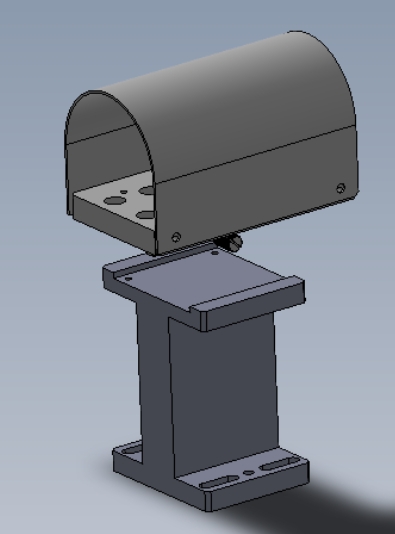

这套在线错漏检设备的结构设计，核心是适配离散制造业流水线的全检工位需求，在消费电子组装、食品包装、汽配零部件压装这类节拍要求在15-30件/分钟的产线场景里，替代传统人工目检完成错装、漏装、装配不到位类缺陷的筛查，避免不良品流到下道工序造成返工成本攀升。从结构布局来看，设备采用分体式模块化设计，左侧是工件定位输送单元，右侧是视觉采集与电控集成单元，两个单元之间预留了120mm的工件通行间隙，既可以对接现有皮带线的出料端，也能单独作为离线检测工位使用，安装时不需要对原有产线做大规模改造，只需要调整底部脚杯高度匹配产线工作面高度即可，单台设备的占地宽度控制在850mm，深度620mm，整体高度1450mm，适配多数车间的线边安装空间，不会占用过多通道面积。

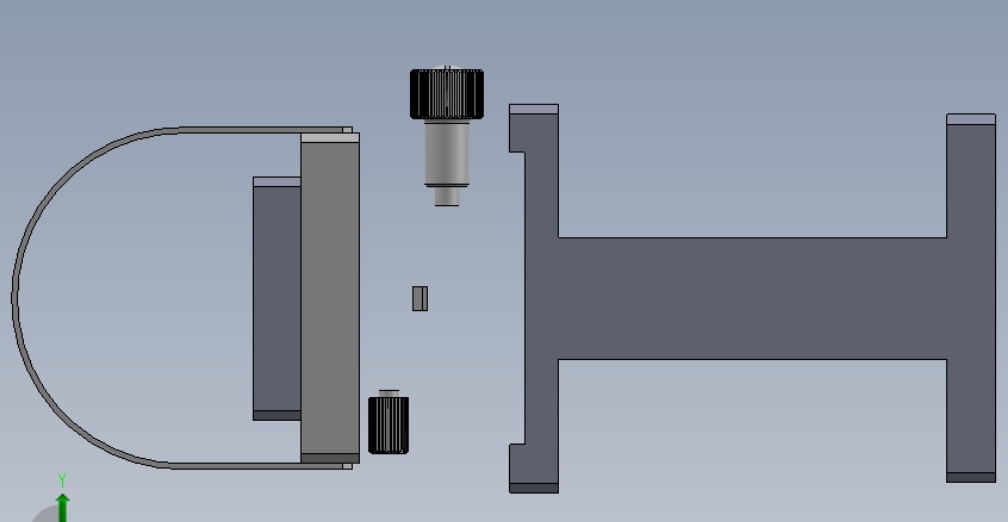

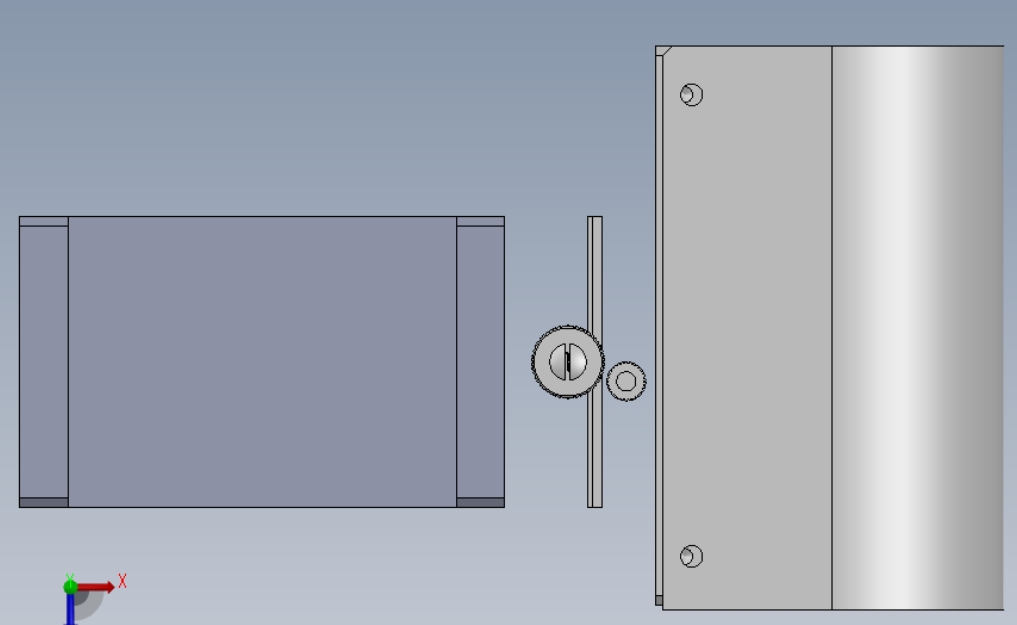

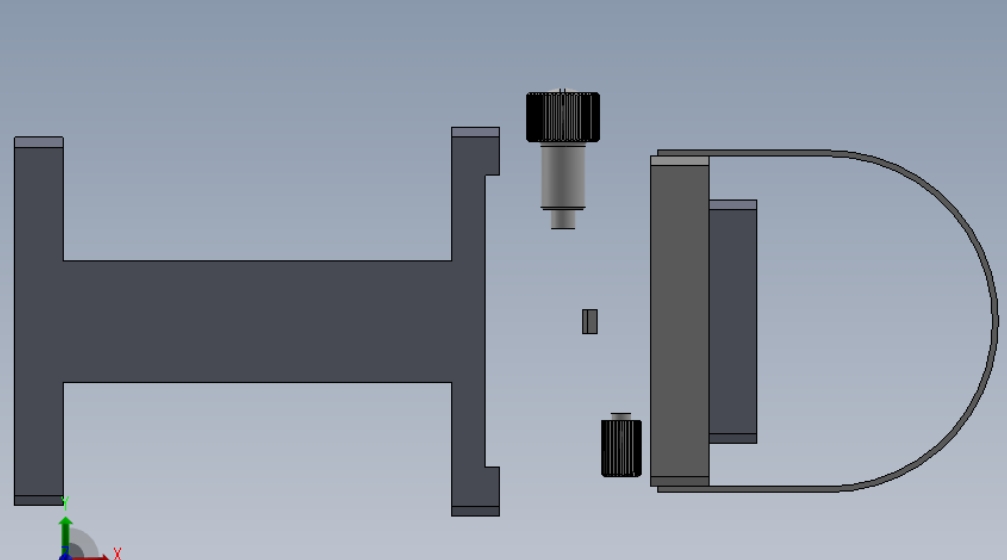

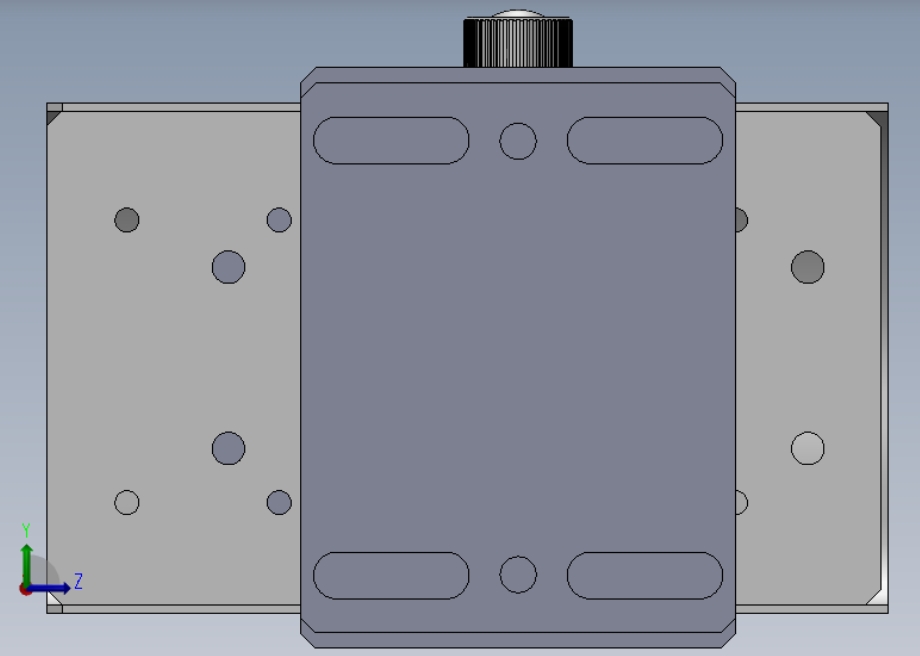

在功能实现逻辑上，左侧定位单元搭载了可调节的工件导向条，能根据待检测工件的外形尺寸调整导向间距，适配宽度从50mm到300mm不等的盒状、板状类工件，当工件随流水线进入检测区域后，对射式光电传感器会触发信号，控制阻挡气缸短暂顶升将工件停在预设的拍照位，保证每次检测时工件的位置偏差控制在±2mm以内，避免因位置偏移造成视觉误判。右侧的视觉采集单元做了半封闭的遮光处理，内壁贴有哑光吸光材料，内置的环形光源角度可做0-45度的俯仰调节，能根据不同工件的表面反光特性调整打光角度，减少金属件、塑壳件表面反光造成的图像过曝问题，工业相机安装在可上下调节的滑台上，调节行程为300mm，能根据工件的检测视野范围调整拍摄距离，保证检测区域的成像清晰度满足亚像素级的识别要求。

设计过程中特意将电控柜与视觉单元做了集成式布局，所有的IO接线端子、气源处理件都布置在柜体侧面的可拆卸维护门内，日常更换过滤器、排查接线故障时不需要拆开设备主体外壳，减少停机维护的时间。设备的工件接触部位全部采用圆角处理，避免刮伤工件表面，针对有防静电要求的电子类产品检测场景，导向条和承载平台都可以更换为防静电材质，适配不同行业的生产要求。在节拍匹配上，整套检测动作从触发传感器、工件定位、图像采集、算法判定到不良品剔除信号输出，单循环耗时控制在0.8秒以内，完全能匹配中高速流水线的运行节拍，不会成为产线的产能瓶颈。

考虑到车间现场的环境差异，设备的外壳防护等级达到IP54，能适应车间内少量粉尘、偶尔有切削液飞溅的工况，所有的外露紧固件都采用304不锈钢材质，避免长期使用生锈污染工件。设备底部除了可调脚杯之外，还预留了脚轮安装位，需要频繁切换产线的场景下可以加装万向脚轮，方便设备在不同车间之间转场使用。视觉单元的柜门设置了安全锁，只有授权的维护人员才能调整内部的相机、光源参数，避免一线操作人员误改参数造成检测准确率下降。在安装边界上，设备需要预留后侧300mm的维护空间，左侧对接流水线时要保证输送面的平面度误差不超过2mm/m，气源压力稳定在0.5-0.7MPa，供电采用220V单相交流电即可，不需要额外接入工业三相电，降低了现场安装的配套要求。
