流水线在线称重剔除检重设备结构

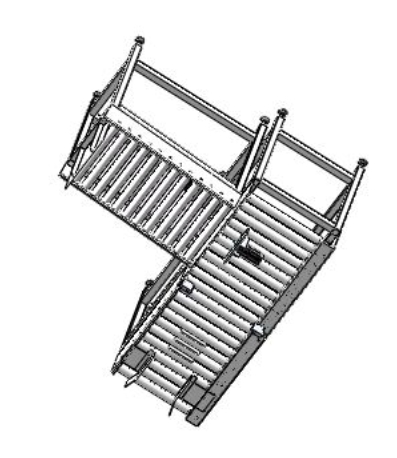

　　这套在线称重剔除结构，主要面向快消品包装、食品加工、医药分装这类连续化生产流水线的重量检控场景，解决人工抽检漏检率高、检测效率跟不上线体节拍的实际生产痛点。在实际产线布局中，该设备通常衔接在前端包装工序与后端装箱、码垛工序之间，无需额外增设复杂的中转工位，可直接对接现有皮带输送线的高度差，适配多数常规包装线的安装空间。从结构设计逻辑来看，整套设备采用分段式机架布局，进料输送段、动态称重段、剔除执行段三个功能模块独立装配又刚性连接，既方便后期单独维护更换易损部件，也能根据不同产线的节拍要求调整各段的输送速度匹配参数。进料段采用密集滚筒搭配防滑皮带的结构，主要作用是将上游输送过来的包装物进行间距梳理，避免连包、叠包状态进入称重区域，保证每个待检产品都能单独通过称重传感器的有效检测范围，减少动态称重的误差干扰。称重段的机架做了独立的减震隔振设计，称重传感器通过浮动安装座与输送机架连接，能有效过滤掉输送皮带运行带来的振动干扰，保证动态称重过程中数据采集的稳定性，即使在每分钟120件的高速输送节拍下，也能将重量检测误差控制在允许的工艺范围内。

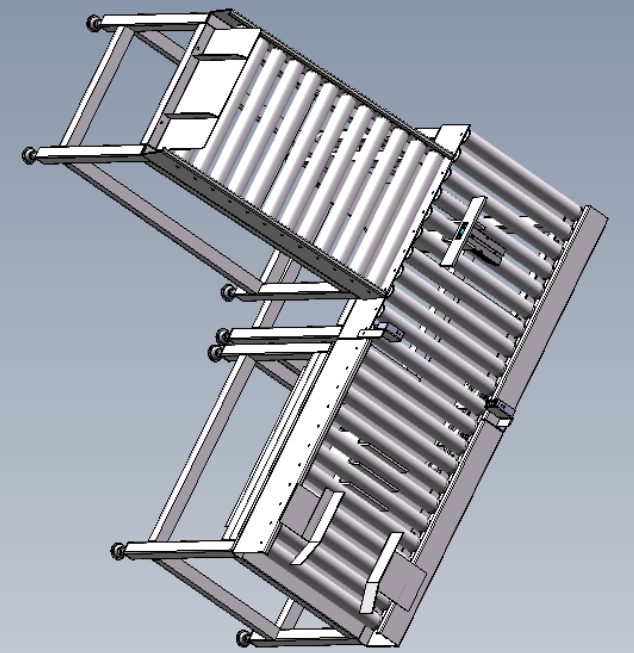

　　剔除段采用摆杆式剔除执行结构，相比气吹式剔除，这种结构对重量稍大的盒装、袋装产品的剔除动作更可靠，不会出现吹偏、卡料的问题，当称重单元识别到重量超出上下限阈值的不合格品时，会根据输送速度计算出延迟触发时间，待不合格品运行到剔除工位时，摆杆动作将不合格品导向侧边的不合格品收集滑槽，不会影响正常合格产品的输送通行。整套设备的机架主体采用工业铝型材搭配不锈钢板材装配，兼顾结构刚性与现场清洁要求，尤其是食品、医药类生产场景对设备卫生等级有要求，不锈钢外罩与铝型材框架的组合无清洁死角，可直接用冲洗方式做日常清洁维护。

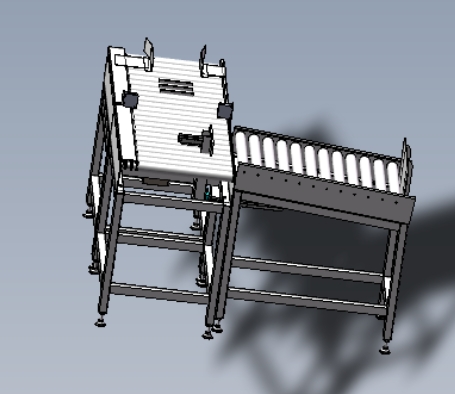

　　安装边界方面，设备整体的进料端高度可通过底部的调节支脚做±50mm的高度调整，能适配市面上多数高度在750mm到850mm之间的常规流水线，设备总宽度控制在1.2米以内，长度根据检测节拍不同可做模块化拼接，常规节拍下的整机长度不超过2.8米，不会占用过多的产线横向空间。在功能实现逻辑上，整套结构的硬件部分预留了标准的通讯接口，可直接对接产线的上位机系统，实时上传每一件产品的称重数据，也能根据生产需求设置不同产品的重量合格阈值，切换产品规格时只需调整对应参数，无需改动机械结构。输送辊筒的间距经过针对性设计，可适配底面尺寸最小100mm、最大600mm的盒装、袋装、瓶装包装产品，适用范围覆盖多数常规包装规格的成品重量检测需求。

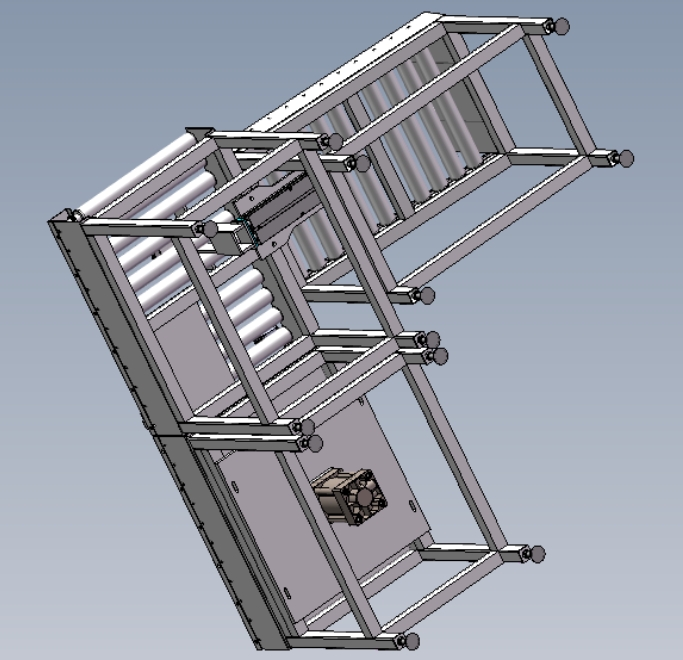

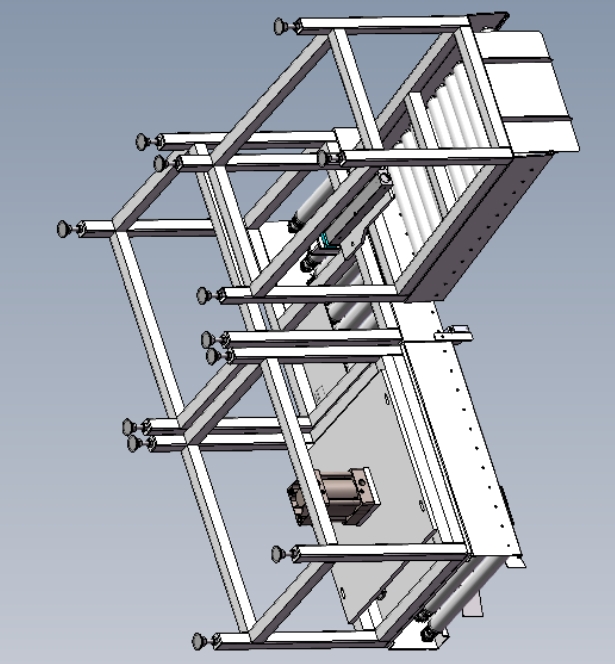

　　设计过程中特意将称重模块的走线做了内置隐藏处理，所有传感器线缆、动力线缆都从机架内部的走线槽排布，既避免生产过程中物料剐蹭线缆造成故障，也让设备整体外观更整洁，减少现场积灰的卫生死角。剔除摆杆的动作行程做了机械限位设计，即使控制系统出现误触发信号，摆杆也不会超出设定的摆动范围，避免打到正常通行的合格产品，也不会因为动作幅度过大造成设备自身的结构碰撞损坏。设备底部的调节支脚搭配万向脚轮设计，安装就位时可通过脚轮推移调整位置，位置确定后通过调节支脚承重并调平设备，保证称重段处于水平状态，避免因为设备倾斜带来的称重系统误差。
