汽车维修用5.5吨子母剪泵站结构设计

在商用车与家用乘用车的售后维修场景里，剪式举升设备的动力输出核心直接决定了工位作业的效率与安全冗余，这套5.5吨载荷等级的子母剪泵站，就是针对大吨位剪式举升场景做的集成化动力单元设计。从实际落地的工况来看，这类泵站主要匹配地藏式或者地面安装的子母剪举升台，覆盖常规家用轿车、轻型商用车、中型SUV的举升作业需求，子母剪的结构特性决定了泵站需要同时给主剪臂和子剪臂提供稳定的压力输出，既要保证主剪承担整车重量举升时的压力平稳，也要兼顾子剪在车轮定位、底盘局部拆装时的微调精度，避免举升过程中出现压力波动导致的平台倾斜风险。

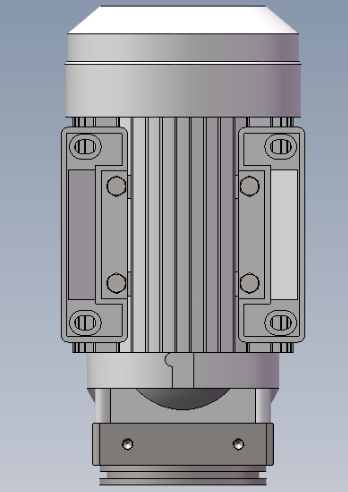

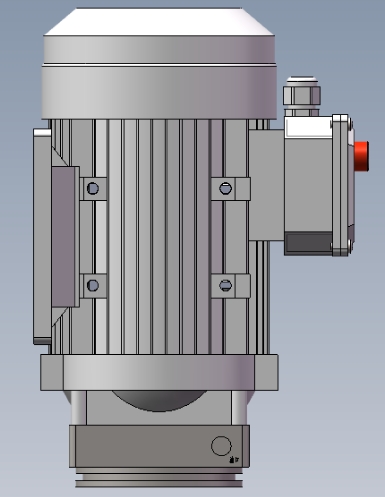

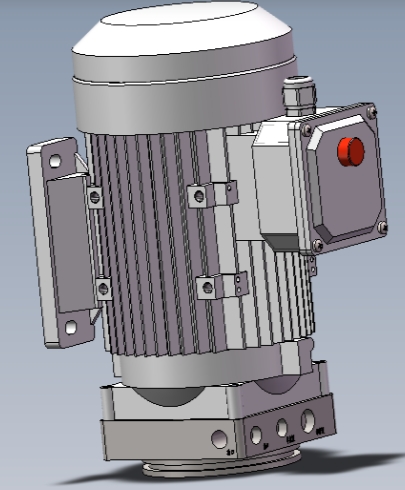

从功能设计逻辑上，这套动力单元采用了电机与阀组、泵体集成式的布局，没有做分散式的管路连接，核心是为了压缩整体安装空间，适配剪举升台内部局促的安装腔——常规地藏剪的泵站安装腔预留尺寸通常在长450mm、宽300mm、高400mm的区间内，这套集成结构刚好能卡入安装边界，不需要额外拓展安装位，也减少了外接管路带来的渗漏点。电机端采用了标准B35安装法兰结构，底部预留的四个安装固定孔位可以直接和泵站的储油基座锁附，接线盒的位置做了侧置偏移设计，避开了剪臂举升回落时的运动干涉路径，接线盒上的红色急停按钮直接凸出于壳体表面，作业人员在工位任意角度都能快速触碰到，满足维修车间的安全操作规范。

泵体部分的阀组集成在储油基座的侧端面，溢流阀、单向阀、节流阀全部做了内嵌式安装，没有外露的突出管路，一方面是避免车间内的维修工具、掉落的螺丝零件磕碰阀件造成损坏，另一方面也能缩短压力油的输出路径，减少电机启动后的压力建立时间，实际测试中从空载启动到额定压力建立的时间可以控制在2秒以内，不会出现举升初期的平台迟滞晃动。储油基座的底部做了三个阶梯式的油口，分别对应主剪上升、子剪上升、回油三个通路，每个油口的接头都采用了标准24度锥密封结构，和现场常用的高压液压油管可以直接匹配，不需要额外做转接头改装，基座侧面预留的油位观察孔刚好和安装后的视线高度齐平，日常巡检时不需要俯身就能快速查看液压油的液位高度，及时补充油液避免泵体吸空磨损。

从安装边界的细节设计来看，电机壳体的散热筋采用了轴向直筋布局，没有做复杂的曲面造型，一方面是压铸生产时脱模难度低，零件良率更高，另一方面直筋结构在车间多粉尘的环境下不容易积灰，日常清洁维护时用高压气枪就能直接吹净散热筋缝隙里的灰尘，保证长时间连续作业时的电机散热效率，避免夏季高负荷作业时出现电机过热保护停机。电机侧方的安装支耳做了加厚处理，支耳上的长条形安装孔可以适配不同厂家举升台的安装孔位偏差，就算现场安装基座的孔位有3-5mm的位置误差，也能通过长孔调整到位，不需要现场重新打孔攻丝，降低现场安装的施工难度。

在实际工况适配性上，这套泵站的压力输出特性做了针对性的调校，举升初始阶段的大流量输出可以让平台快速上升到作业高度，临近额定载荷时自动切换为小流量高压输出，避免举升末端出现冲击晃动，回落过程中节流阀的开度可以根据负载自动调整，不管是空载平台还是满载5.5吨的车辆，回落速度都能保持稳定，不会出现快速下坠的风险。针对维修车间常见的低温环境，泵体的油道做了圆弧过渡设计，没有直角节流位置，低温下液压油粘度升高时也不会出现油道堵塞、压力建立失败的问题，储油腔内部的吸油口做了下沉式设计，就算油位处于下限位置，也能保证吸油口完全浸没在油液里，避免吸空造成的泵体气蚀损坏。

从结构建模的细节来看，所有的连接螺栓孔位都做了沉头避让，螺栓锁附后不会突出于安装面，避免和周边的剪臂结构发生运动刮擦，接线盒的密封胶圈采用了耐油橡胶材质，长期接触液压油挥发物也不会出现老化开裂，满足车间内油污环境下的防护等级要求。整个动力单元的重心落在安装基座的中心位置，设备运行时的振动可以直接通过基座传递到举升台的安装框架上，不需要额外做减震垫也能保持运行平稳，不会因为振动导致管路接头松动渗漏。
