果园施药用高压柱塞泵结构设计

　　在丘陵山地果园的日常植保作业场景里，常规低压喷雾设备往往存在射程不足、药液附着率低的问题，尤其是针对冠层厚度超过两米的乔木类果树，雾滴很难穿透中层叶片到达内膛枝梢，这台高压柱塞泵的设计初衷就是解决这类场景下的施药痛点。不同于普通农用离心泵的工作逻辑，柱塞式结构依靠柱塞在缸体内部的往复运动改变密封容腔容积，以此完成吸药、加压、排药的完整流程，输出压力稳定维持在较高区间，能够支持长距离输药管线连接与多喷头同时作业，单台设备可覆盖十亩以上成龄果园的日常打药需求，也可适配小型车载式喷雾机组、固定式果园打药管线系统的配套安装。

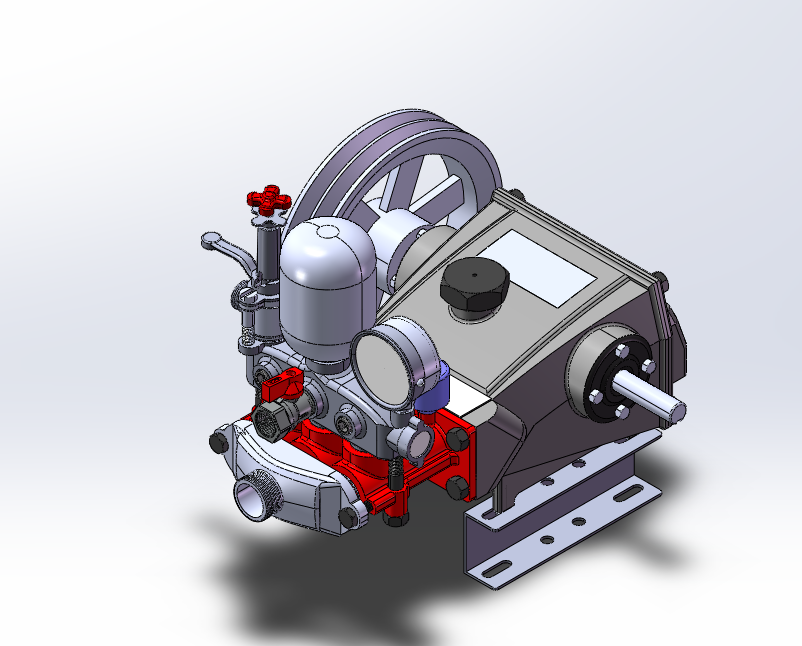

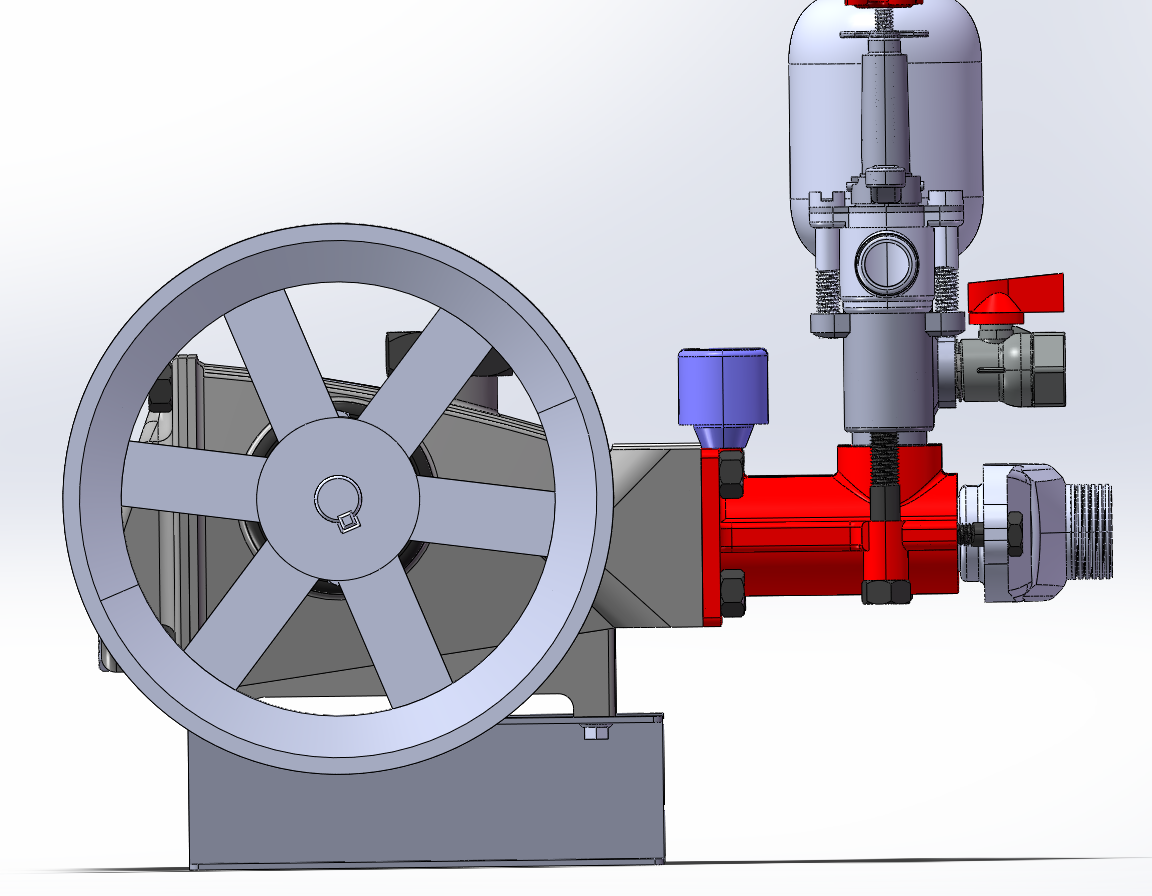

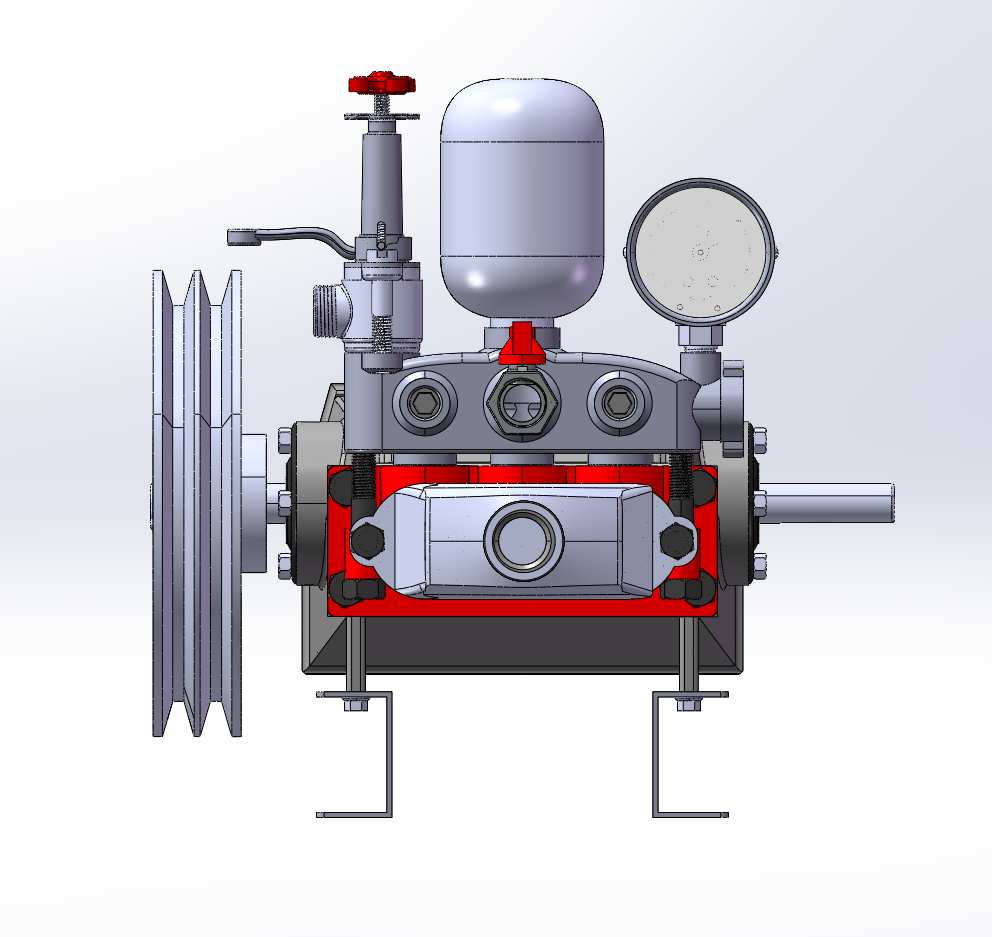

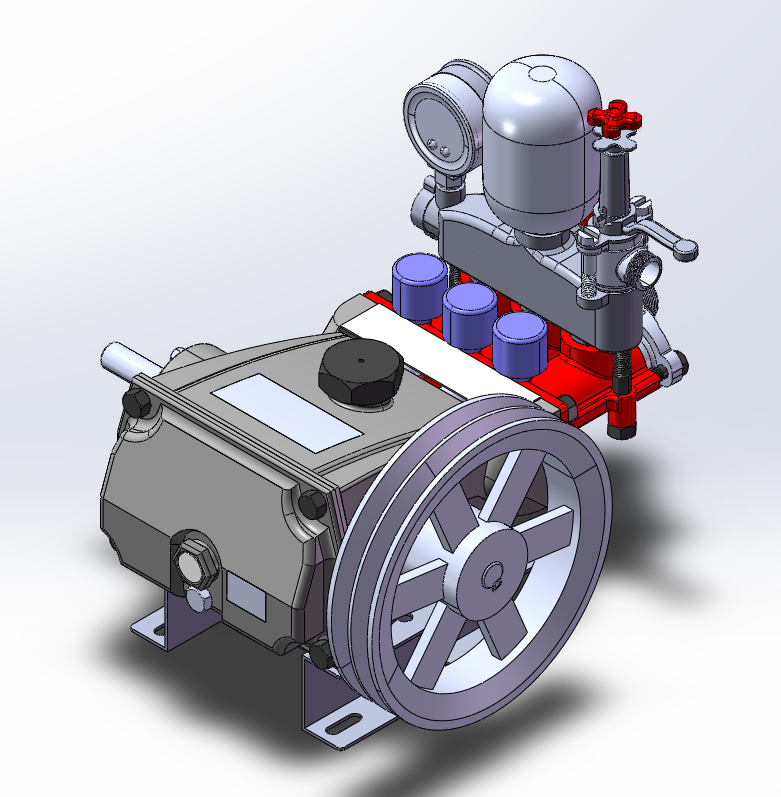

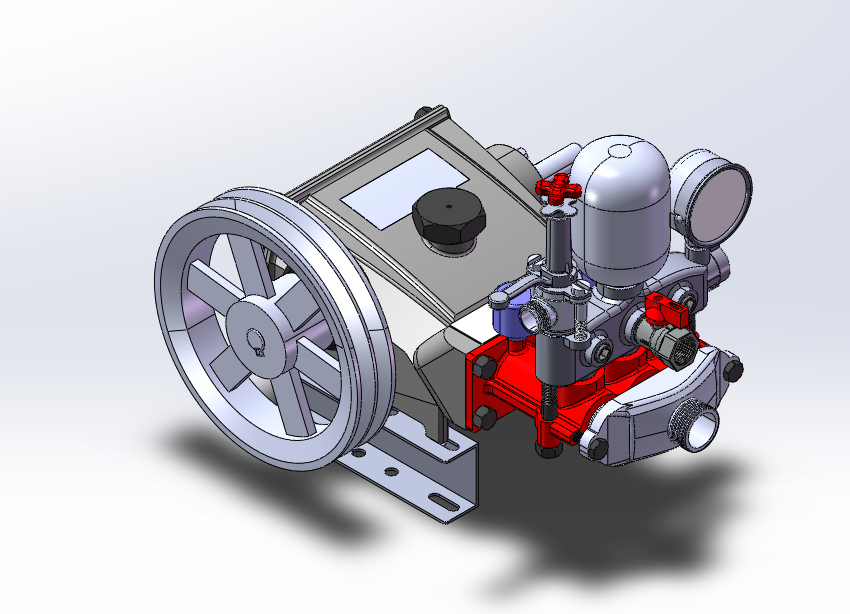

　　从结构设计层面来看，整机采用分体式布局，动力输入轴端预留标准键槽连接位，可直接匹配通用汽油机、单相异步电机或拖拉机动力输出轴，不需要额外加装复杂的传动转接构件；带轮侧设置的飞轮结构除了传递动力之外，还能平衡柱塞往复运动产生的惯性力，降低整机运行过程中的振动幅度，即使在不做额外混凝土基础固定的移动作业场景下，也能保持运行平稳。泵头部分的进出液流道做了圆弧过渡优化，减少药液流动过程中的压损，同时在出水端集成了稳压气室，能够缓冲柱塞往复排液产生的压力脉动，避免喷药过程中出现压力忽高忽低、雾滴大小不均的问题；调压机构设置在泵体侧方的易操作位置，作业人员可根据不同作物的施药需求、喷头配置数量快速调整输出压力，不需要拆解泵体即可完成压力校准。

　　密封结构采用多层复合密封件设计，接触药液的过流部件选用耐农药腐蚀的材质，能够适配常用的酸性、碱性农药制剂，长期使用也不会出现密封件溶胀、流道腐蚀漏液的问题。安装底座采用带长条形安装孔的冲压折弯结构，安装孔位预留了足够的调节余量，能够适配不同规格的机架安装尺寸，不需要对配套机架做二次打孔修改即可完成固定；整机的重心经过优化设计，所有较重的构件都布置在靠近安装底座的区域，降低整机的重心高度，移动作业过程中不会因为路面颠簸出现侧翻风险。进出液接口采用标准通用管螺纹规格，可直接对接市面上常见的农用输药软管、硬管，不需要定制特殊转接头；加油口、放油口都设置在便于操作的位置，日常维护时不需要拆解周边构件即可完成润滑油更换、液位检查等操作。

　　考虑到果园作业环境中存在大量的枝叶、尘土，泵体的外露运动部件都设置了防护结构，避免枝叶卷入传动部位造成设备故障，同时空气室、压力表等易损部件都布置在远离磕碰风险的内侧区域，移动作业过程中不容易被树枝刮碰损坏。在实际选型匹配过程中，可根据作业面积、喷头数量选择对应的柱塞规格配置，双向柱塞结构的流量输出更平稳，适合大面积连片果园的固定管线作业场景，单向柱塞结构的整机重量更轻，更适合小型山地果园的移动打药机组配套。
