3米重载链板物料输送结构设计

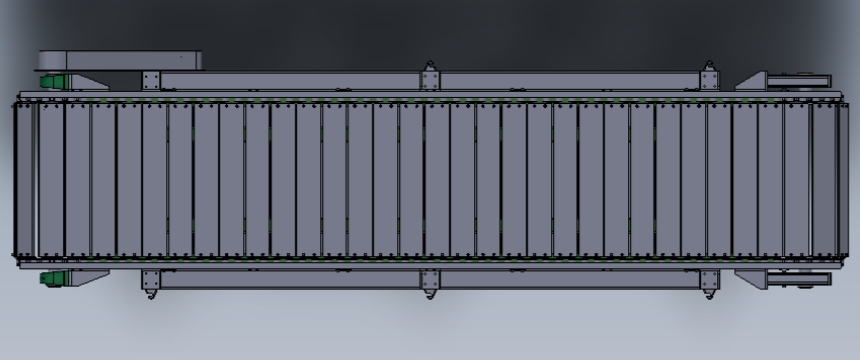

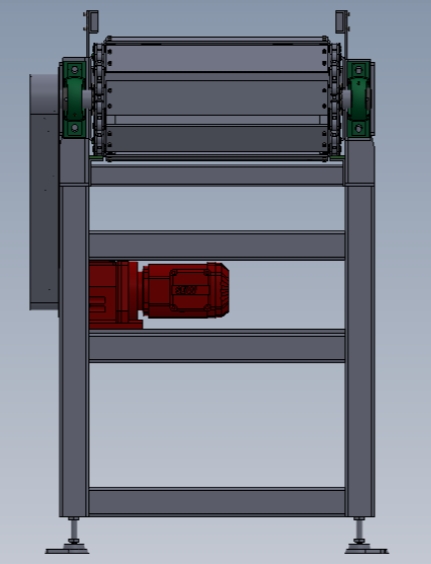

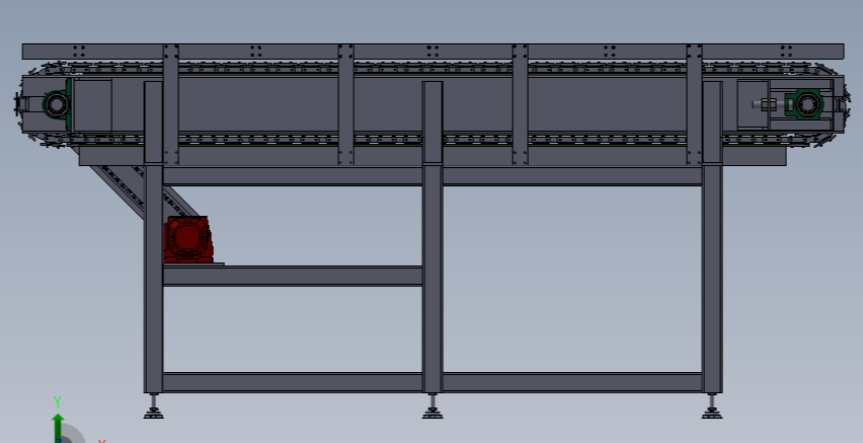

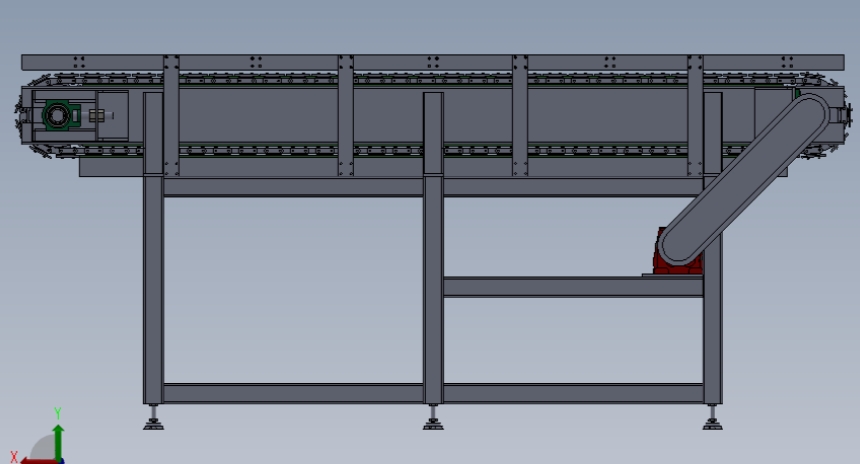

这款3米长度规格的链板输送结构，在设计之初就瞄准了多场景重载、不规则物料的输送需求，没有局限在单一行业的使用场景里。从结构布局来看，整机采用落地式支腿搭配可调脚杯的支撑方案，支腿采用矩形钢管焊接成型，横向设置多道连接横梁保证框架刚性，避免长距离输送过程中框架出现挠曲变形，可调脚杯可以适配车间地面存在的30mm以内高度差，安装时不需要额外做地面预埋处理，降低现场安装的施工难度。驱动端布置在设备尾部的斜向安装位，电机减速机组件通过链传动直接驱动主动辊轴，这种侧置斜装的布局一方面可以减少设备端部的横向占用空间，另一方面也方便后期维护时拆解驱动组件，不需要拆除上部的链板结构就能完成驱动部件的更换。

从实际应用场景出发，这套输送结构可以直接对接前端的理料设备、后端的灌装、贴标、清洗工位，在食品加工领域，链板采用耐水、耐清洗剂的材质选型时，可以直接用于瓶装饮料、袋装食品的单列输送，配合挡边附件就能避免物料在输送过程中出现偏移；在物流仓储领域，更换为加厚钢制链板后，就可以承载包装箱、不规则重型工件的输送，甚至可以承载单重50kg以上的工件短距离输送，不会出现皮带输送机常见的打滑、皮带跑偏问题。设计时预留了参数化调整接口，链板宽度可以根据实际输送物料的尺寸做调整，不需要重新搭建整体框架，只需要更换对应长度的辊轴、横梁以及链板组件就能适配不同宽度的物料输送需求；电机功率可以根据输送线的实际负载、运行速度做匹配，轻载高速场景可以选配小功率伺服电机实现精准启停，重载低速场景可以选配大速比减速机保证输出扭矩足够。

设备的输送面高度可以根据对接的产线高度调整支腿长度，常规设计的输送面高度在800-1000mm区间，适配大部分工厂人工操作工位、自动化设备的对接高度。链板之间的铰接间隙控制在1mm以内，避免细小物料卡入铰接缝隙造成链板卡滞，回程段设置有托板承托下侧链板，避免长距离运行后链板出现下垂剐蹭框架的问题。主动辊和从动辊两端都配置了带座轴承，轴承座采用可调式安装结构，安装调试时可以调整辊轴的平行度，同时张紧链板，避免运行过程中出现链板跳齿、跑偏的问题。

在产线布局时，这套3米长度的链板线既可以单独作为短距离物料转运设备使用，也可以多台拼接组成更长的输送线，还可以通过调整运行速度实现物料的暂存功能——当后端工位出现堵料时，降低链板运行速度，让物料在输送线上短暂缓存，不需要直接停线，提升整线的生产运行效率。针对单列输送的场景，两侧可以加装导向护栏，护栏高度根据物料高度调整，避免物料从侧面掉落；如果需要扩展为多列输送，只需要在同一框架上加装多组独立驱动的链板组件，就能实现多列物料同时输送，适配不同规格产品的共线生产需求。设计过程中充分考虑了日常维护的便利性，所有铰接位置都预留了注油口，定期加注润滑脂就能延长链板铰接点、辊轴轴承的使用寿命，易损件都采用标准件选型，不需要定制特殊配件，降低后期的运维成本。
