800规格轻载同步齿形皮带输送线结构

在3C电子组装、食品内包装、医药分拣这类对输送环境洁净度、运行平稳度有较高要求的轻载作业场景里，这类800幅宽的同步齿形皮带输送线是产线布局里的核心衔接单元，和普通平皮带输送结构不同，齿形同步带的啮合传动形式从根源上避免了皮带打滑、运行跑偏的常见问题，不需要频繁调整张紧机构就能维持稳定的输送线速度，对于需要匹配视觉检测、定点扫码、精密工位衔接的作业环节来说，速度稳定性的提升能直接降低工位误触发、物料定位偏移的概率。

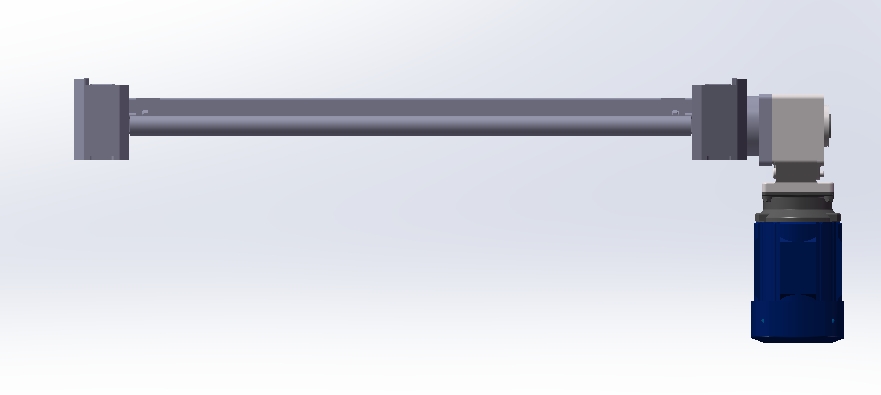

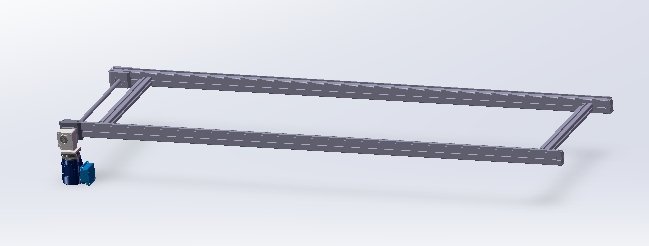

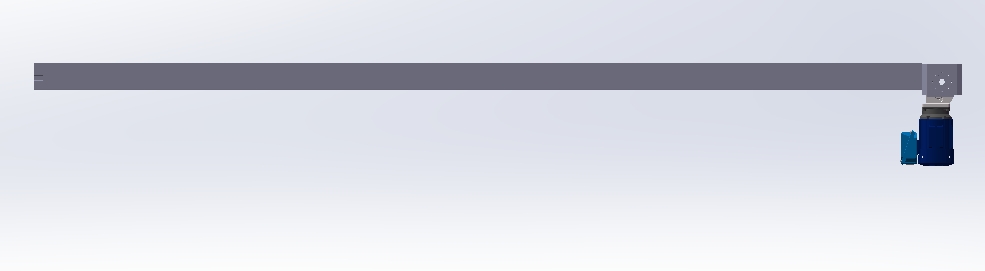

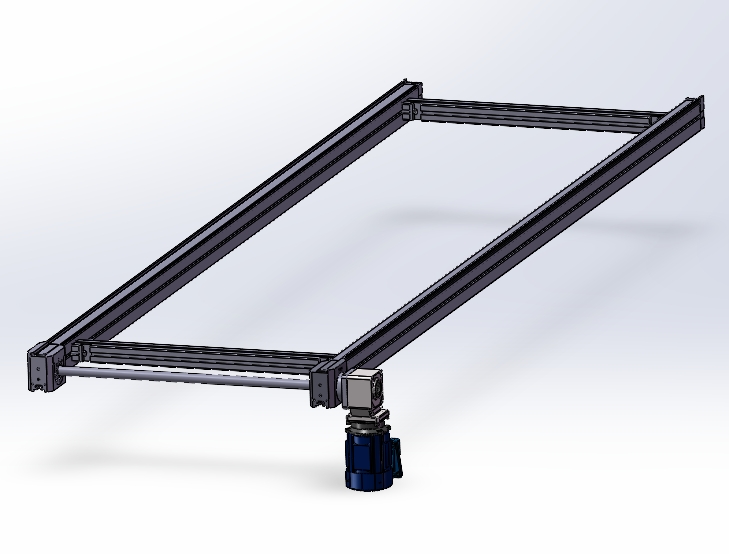

从结构设计逻辑来看，这款输送线采用铝型材作为主体框架，型材槽口直接用来安装皮带侧边的导向挡条、传感器安装支架以及底部的支撑脚杯，不需要额外焊接安装支座，现场组装时可以根据实际产线的布局需求灵活调整附属配件的安装位置，框架两端的驱动端和从动端采用模块化设计，驱动侧将伺服电机与驱动辊通过联轴器直连，减少了链传动、带传动带来的传动间隙，从动侧预留了皮带张紧调节行程，调整时只需要拧动两端的张紧螺栓就能同步调整皮带张紧度，不会出现辊筒偏斜导致的皮带边缘磨损问题。

这款输送线的有效输送幅宽为800mm，单段额定承载能力不超过60kg，适合输送托盘类载具、盒装成品、小型工装板这类重量较轻的物料，设备整体的安装边界需要预留出驱动电机侧的检修空间，也就是驱动端向外至少留出150mm的操作距离，方便后期维护时更换皮带、调整电机安装位置，底部支撑脚杯的调节行程为±30mm，可以抵消地面不平整带来的框架倾斜问题，安装时只需要将框架调至水平，就能保证皮带运行时不会出现单侧受力磨损的情况。

在实际产线搭配中，这类轻载同步带输送线的组合灵活性很强，单段独立使用时可以作为两台加工设备之间的物料中转通道，多段拼接搭配顶升移栽机构就能组成十字交叉的输送路径，和垂直提升机配合使用时，可以搭建上下双层的往复式输送回路，在车间空间有限的场景下实现物料的上层输送、下层回流，不需要额外占用地面通道空间，如果在输送线侧面加装横向推送单元，还能拓展成环形的物料循环输送线，适配小型产品的组装、检测、包装全流程循环作业需求。

和重型辊筒输送线相比，这款同步带输送线的运行噪音更低，皮带表面平整无凸起缝隙，不会卡滞小型物料或者包装碎屑，日常维护只需要定期清理皮带表面的杂物、检查张紧度即可，不需要像链板输送线那样定期加注润滑油，能满足洁净车间、无尘作业环境的使用要求，齿形带的传动形式也不会出现平皮带长期使用后拉伸变形导致的速度失准问题，长期运行的速度误差可以控制在1%以内，对于需要精准匹配生产节拍的自动化产线来说，这种稳定的传动特性能有效减少产线的停机调整时间，提升整体的作业效率。

设计这款输送线的三维结构时，需要重点关注驱动辊和从动辊的平行度公差，两端轴承座的安装面需要保证共面，辊筒的径向跳动量要控制在0.2mm以内，否则皮带运行时会出现周期性的窜动，另外皮带下方的承托板需要和皮带下表面保持均匀的间隙，间隙过大会导致物料放置后皮带下沉打滑，间隙过小则会增加皮带运行的摩擦阻力，加速皮带的磨损，承托板一般采用表面光滑的高分子聚乙烯材质，既能降低摩擦系数，也不会因为长期和皮带摩擦产生金属碎屑污染输送环境。
