数控车床送料用圆管压紧定位装置

在数控车床长管料自动化加工的产线布局里，这类压紧装置往往是容易被忽略但直接影响加工良率的核心配套部件，它衔接在送料机出料端与车床主轴进料口之间的位置，解决的是长圆管推送过程中悬臂晃荡、送料偏移、送进时管材甩动的问题——很多车间做长轴类管料加工时，送料机把管材往主轴里推的过程中，因为管材伸出送料座的部分没有径向约束，高速送进时会出现明显的径向跳动，轻则导致料头撞歪主轴内孔的导套，重则管材弯折弹出，存在不小的安全隐患，这套压紧装置就是针对这个工况做的结构设计。

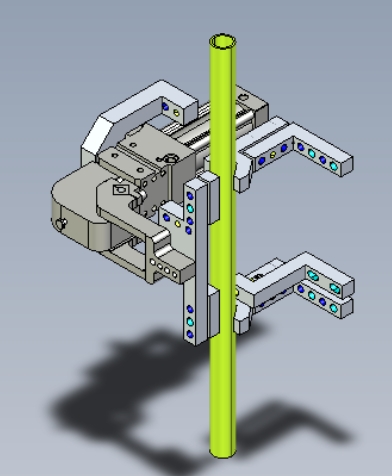

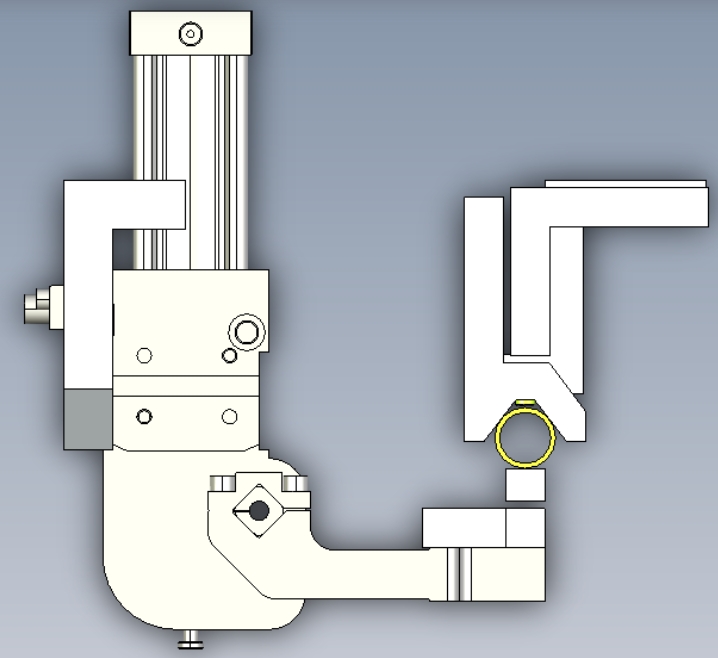

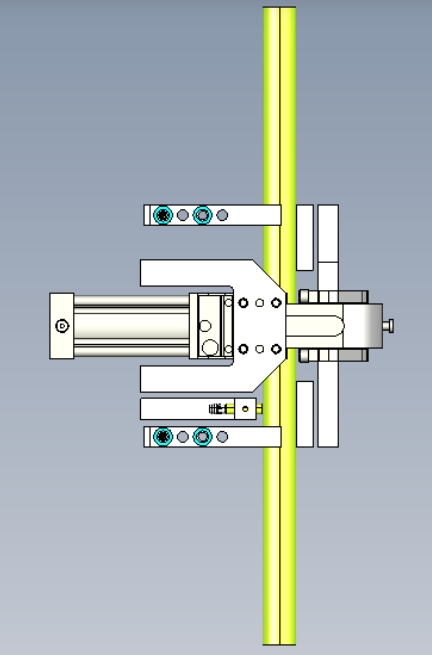

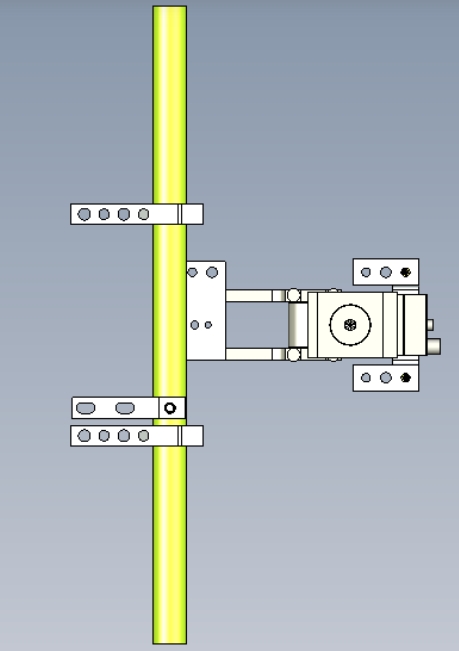

从结构布局来看，整套装置以一块平底板作为安装基准，所有功能组件都集成在这块底板上，安装时只需要把底板通过螺栓锁固在送料机和车床之间的机架台面上，对齐送料座的半圆槽中心与车床主轴的回转中心即可，不需要额外做复杂的机架适配，安装边界的容错空间比较充足，底板上预留的安装腰型孔可以允许前后、左右各15mm的位置调整量，方便现场调试时找正中心。送料座直接固定在底板靠近送料机的一侧，座体上加工的第一半圆形槽的槽面粗糙度控制在Ra1.6以内，槽的直径尺寸按照常用加工管料的外径做适配，槽的轴向长度覆盖管材推送时的支撑段，保证管材在槽内滑动时不会出现卡滞，同时能提供足够的径向支撑。

升降机构布置在送料座的旁侧，采用直线导轨搭配气缸驱动的结构，相比导柱导套的结构，直线导轨的升降运动精度更高，侧向受力时的抗偏载能力更强，不会因为长期承受管材的侧向挤压力出现卡滞。升降端连接的压紧组件位置刚好落在送料座半圆槽的正上方，压紧组件上对应加工有和送料座半圆槽同轴的下半圆缺口，当升降机构下行到压紧位置时，上下两个半圆槽刚好合围形成一个完整的圆形通道，通道的内径比被输送的圆管外径大0.2-0.5mm，既不会因为间隙太小刮伤管材表面，也不会因为间隙太大失去径向约束的作用。

整套装置的动作逻辑和送料机的推送节奏是完全匹配的：当送料机开始向前推送管材之前，升降机构带动压紧组件上行抬起，留出足够的空间让管材顺利通过送料座的半圆槽；当管材推送到位、准备进入车床主轴进行加工时，升降机构带动压紧组件下行压紧，把管材牢牢约束在同轴的圆形通道内，这时候哪怕车床主轴开始高速旋转带动管材转动，或者送料机继续做补料推送，管材都不会出现径向的窜动和晃荡，从根源上避免了管料送进过程中因为偏移导致的料头撞损、加工尺寸超差的问题。

在细节设计上，压紧组件和升降端的连接采用了浮动接头结构，哪怕安装时存在轻微的同轴度误差，压紧时半圆槽也能自动适配管材的中心位置，不会出现压偏、卡管的情况；送料座的半圆槽内嵌装有可拆卸的尼龙衬套，长期使用磨损后只需要更换衬套即可，不需要整体更换送料座，大幅降低了后期的维护成本；所有和管材接触的棱边都做了R2的圆角倒钝处理，避免刮伤管材表面的镀层或者加工面。

从实际使用的工况适配来看，这套装置可以覆盖直径20-80mm范围内的常规圆管料加工，不需要更换核心部件，只需要更换对应内径的半圆槽衬套就能适配不同管径的加工需求，对于多品种小批量的管料加工车间来说，换型调整的时间可以控制在10分钟以内，不需要重新做整体的中心找正。装置整体的横向宽度控制在300mm以内，纵向长度不超过400mm，不会占用太多的产线安装空间，哪怕是原有老设备的自动化改造，也能在送料机和车床之间的有限空隙里完成安装，不需要对原有设备的结构做大规模改动。

很多工程人员在做管料加工自动化改造时，往往把注意力放在送料机的送进精度、车床的夹持力度上，忽略了送料路径上的径向约束，实际生产中出现的管料加工锥度超差、料头抖动撞刀、送进时管材异响等问题，很多时候都是因为中间段缺少可靠的压紧约束导致的，这套压紧装置的设计就是精准命中了这个工况痛点，用简单可靠的机械结构，解决了生产现场实际存在的加工稳定性问题，没有多余的复杂功能，所有结构设计都围绕“可靠约束、快速换型、方便安装”这几个核心需求展开，没有冗余的设计元素，非常适合配套在各类长管料数控加工的送料环节使用。
