集成多技术的工业自动切割加工设备

在钣金加工、五金零部件批量生产、广告标识制作、石材异型加工、复合材料裁切等诸多工业场景中，自动切割设备已经成为替代人工下料、提升加工一致性的核心装备，这套三维模型还原的设备结构，完全贴合当前车间通用的封闭式自动切割设备的布局逻辑，没有做多余的夸张设计，所有结构都围绕实际生产中的使用需求排布。

从实际用途来看，这类设备可以覆盖金属薄板、亚克力、石材、玻璃、复合板材等多种材质的定尺切割、异型轮廓裁切、批量开孔作业，不需要工人持切割工具近距离接触加工区域，能有效规避切割过程中飞溅的熔渣、高速射流带来的安全隐患，同时相比人工划线切割的方式，能把轮廓加工的尺寸偏差控制在极小的范围内，减少后续打磨、校形的工序时长。

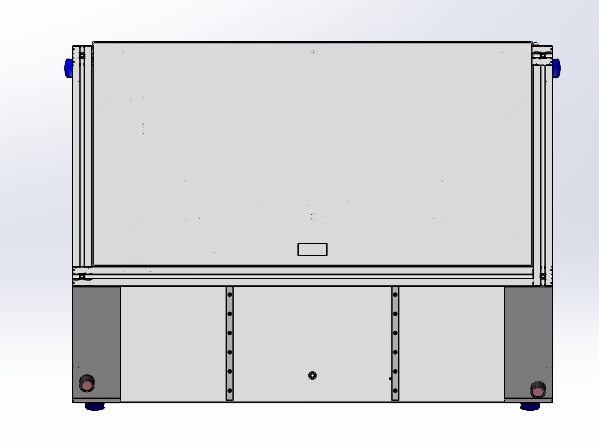

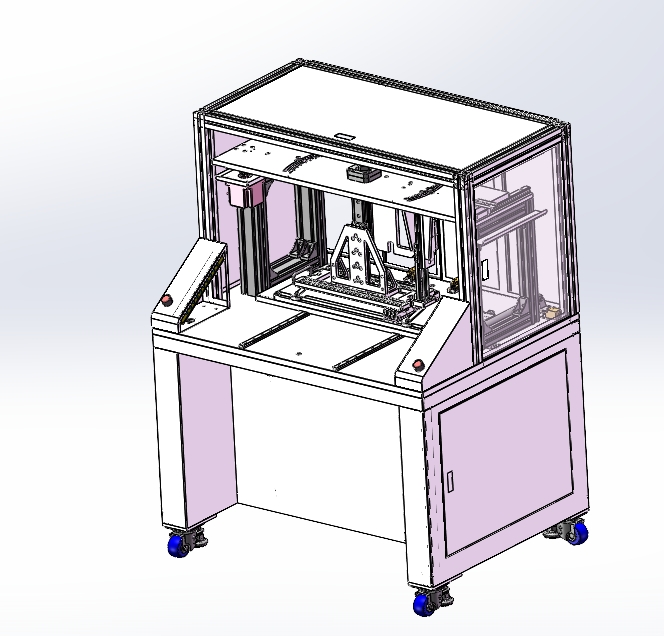

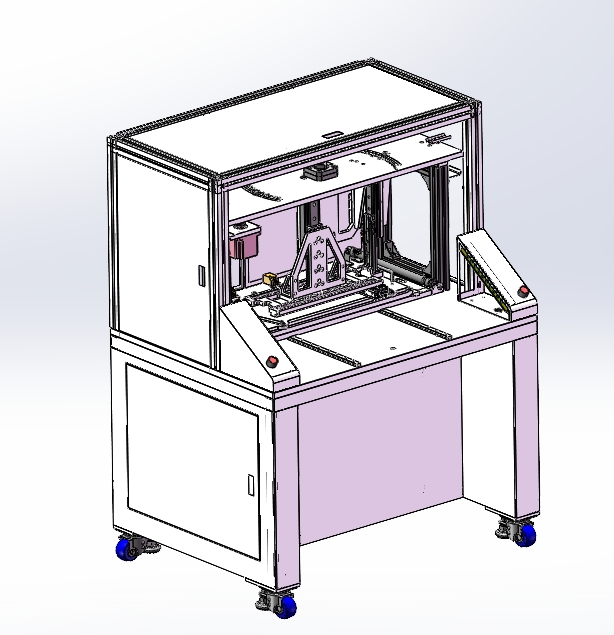

设备的功能设计上，整体采用上下分层的布局逻辑，下部为柜体式结构，三个独立的舱室分别用来放置数控系统主机、驱动电源、切削废料收集装置、冷却循环组件，柜体底部预留了可调支撑脚与脚轮的安装位置，既可以在设备就位后通过支撑脚调平保证机身水平，避免长导轨运行出现卡顿，也能在车间布局调整时通过脚轮短距离移位，不需要额外调用吊装设备。上部为封闭的加工舱结构，四周采用铝型材搭配防护板做全封闭围挡，两侧预留的蓝色快接接口分别对应除尘管路接口与冷却介质输入接口，加工舱正面预留了观察窗位置，方便操作人员在设备运行时观察内部切割状态，又能阻挡切割过程中的强光、碎屑向外飞溅。舱体顶部预留了驱动模组的安装空间，X轴导轨沿舱体长度方向布置，Y轴导轨横跨在X轴滑座上，切割头搭载在Y轴滑座上，可以根据加工需求更换激光切割头、水刀切割头或者等离子切割组件，适配不同材质的切割需求。

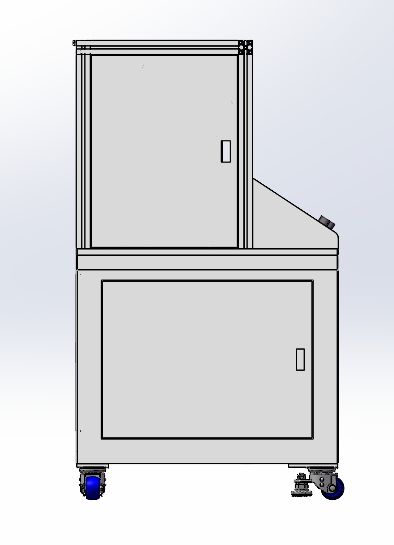

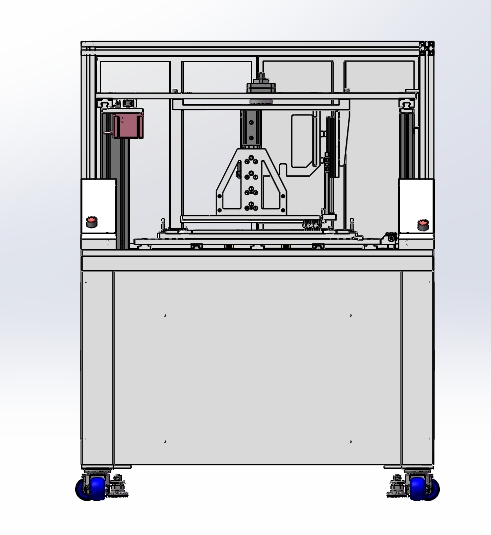

设计思路上，这套结构没有追求过度紧凑的尺寸，而是给内部组件预留了足够的安装与维护空间，下部柜体的每一个舱门都做了密封处理，避免切割产生的细小粉尘进入柜体内部附着在电气元件上，降低电气故障的概率。加工舱的两侧设置了可开启的检修门，当切割头出现堵头、导轨需要润滑、皮带张紧度需要调整时，操作人员不需要钻入设备内部，站在设备两侧就可以完成常规维护操作。设备的操作面板嵌入在加工舱正面下部的居中位置，操作人员站在设备正前方就可以完成程序输入、参数调整、加工启动等操作，不需要侧身或者绕到设备侧面，符合人机工程学的操作逻辑。

从安装边界来看，这套设备的整体外形为规整的长方体结构，长度方向的尺寸适配常规3米幅面的标准板材加工需求，宽度方向预留了滑座全行程移动的冗余空间，高度方向考虑到了切割头上下行程、顶部排线拖链的安装高度，安装时只需要在设备四周预留800mm以上的维护通道，就可以满足日常操作、设备检修、板材上下料的空间需求，不需要对车间地面做特殊的加固处理，普通的硬化水泥地面就可以满足安装承重要求，因为设备下部柜体已经把所有运动部件的重量做了均匀分散，不会出现局部压强过大导致地面沉降的问题。

在实际生产适配中，这套设备的结构可以直接对接自动上下料平台，只需要拆除加工舱正面的防护挡板，就可以和辊道输送机衔接，实现板材的自动上料、切割完成后自动出料，接入无人化加工产线，不需要对主体结构做大规模改动。设备的走线全部采用内部拖链布置，外部没有明线，既避免了车间搬运物料时刮蹭线路造成的故障，也让设备整体外观更整洁，减少车间清洁时的卫生死角。切割作业时，操作人员只需要把待加工的板材放置在工作台上，在系统中导入提前编制好的切割路径程序，设置好对应材质的切割参数，关闭防护舱门启动设备，设备就会自动完成板材定位、轮廓切割、余料吹除的全流程作业，整个过程不需要人工干预，一个操作人员可以同时照看3到4台同类型设备，大幅降低人工成本，同时也避免了人工切割时因为疲劳、操作熟练度差异导致的零件报废问题。
