消费电子螺母点胶专用自动化设备结构

在消费电子精密组装产线中，小型结构件的胶接工序一直是影响产品良率与生产节拍的关键环节，尤其是手机内部用于固定结构件的铜螺母、不锈钢螺母，其点胶质量直接决定整机结构强度与长期使用可靠性。这款针对手机螺母点胶工序开发的专用设备，正是瞄准3C制造车间里小零件批量点胶的实际痛点设计，区别于通用型点胶平台，它在结构布局、动作逻辑上都做了针对性优化，适配手机组装段的产线节拍要求。

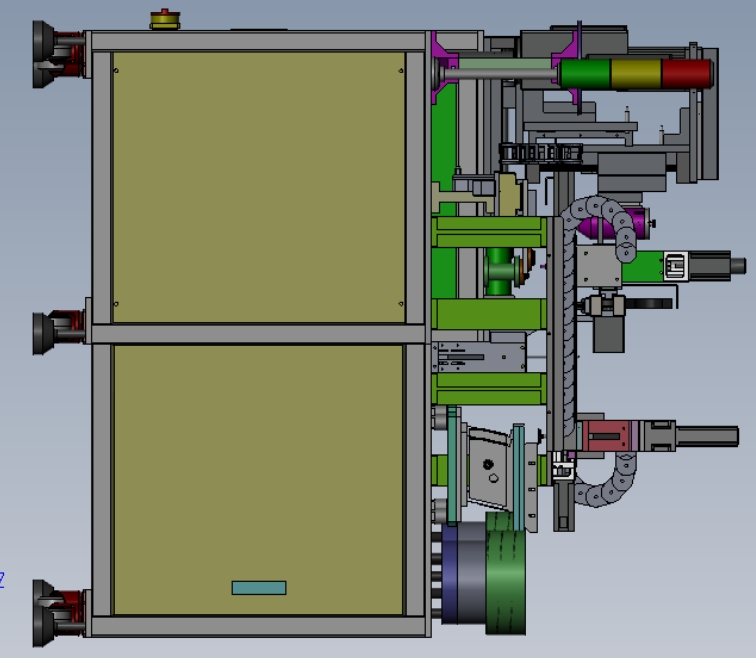

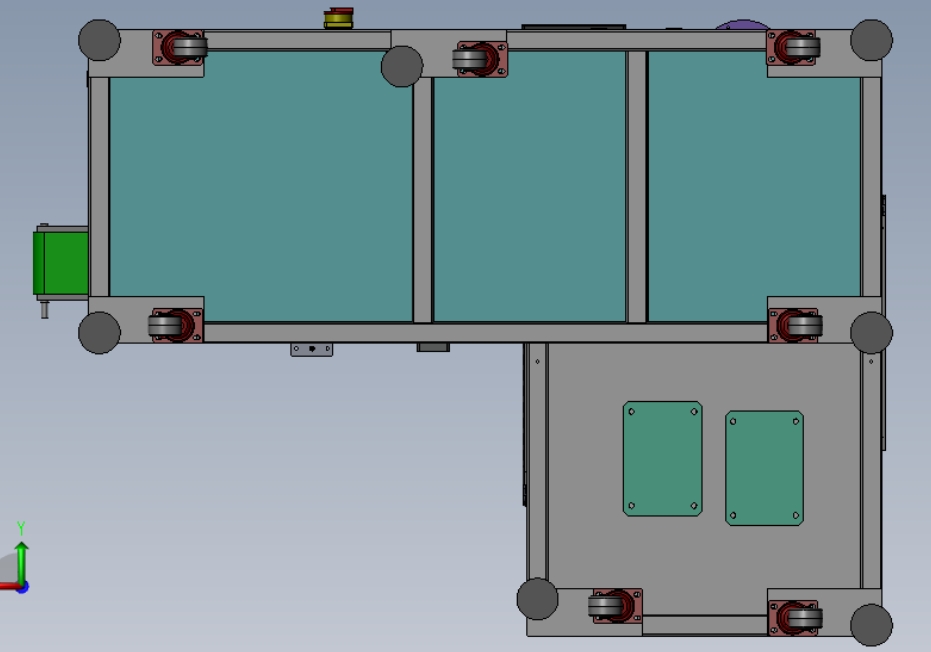

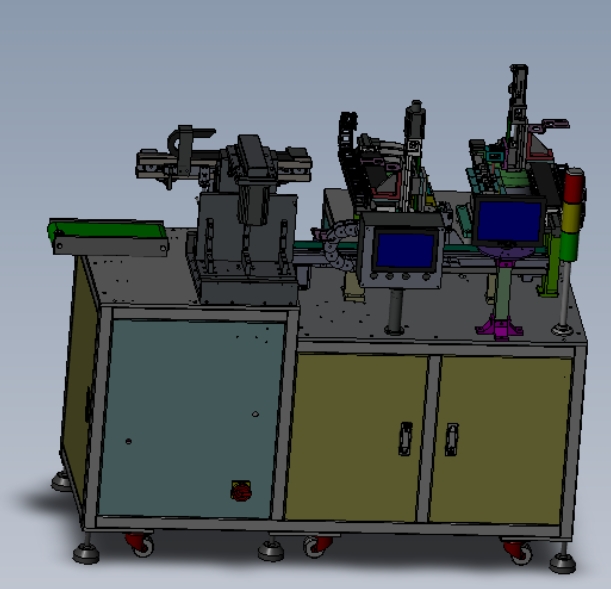

从实际应用场景来看，这类设备一般布置在手机中框组装工段的前段，衔接螺母植入与中框压合工序，待点胶的螺母经过振动盘排序、分料后进入设备治具，完成点胶后直接输送至下一工位进行压装，不需要额外的中转搬运，能很好适配现有流水线的布局逻辑。设备的机架采用工业铝型材搭配钣金封板搭建，整体为L型布局，长向的三段式工位区预留了足够的治具流转空间，下方的电气安装腔独立分隔，避免胶液、灰尘侵入电气元件造成故障，机架底部配置可调脚杯与万向脚轮，既可以在设备进场调试时快速移动定位，也能在安装完成后调平锁死，抵消车间地面不平整带来的水平误差，保证点胶头的运动精度。

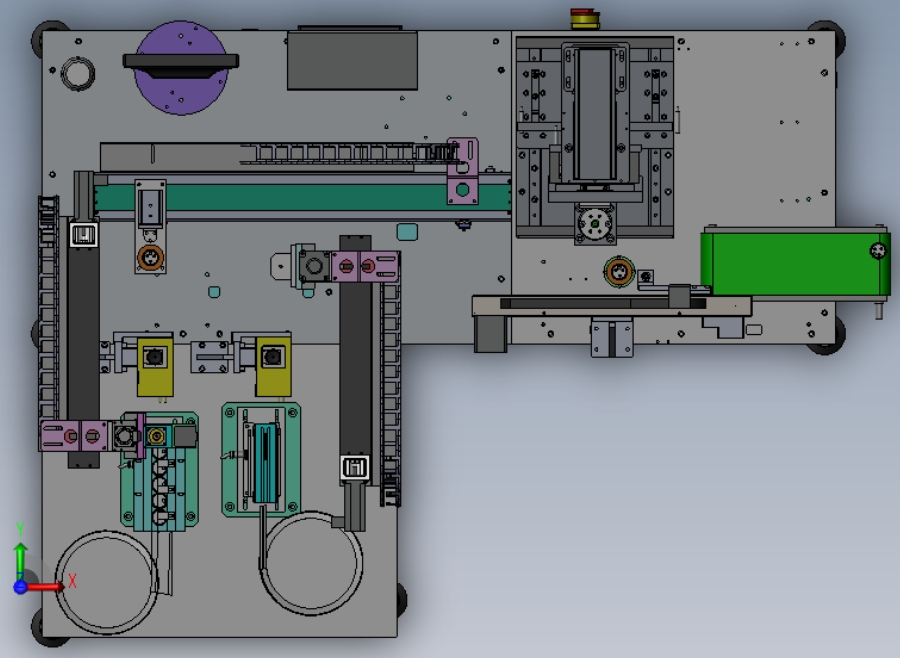

在功能设计上，这款设备摒弃了传统单工位逐次作业的模式，采用三位一体化的作业逻辑，将原本需要分三次完成的螺母定位、胶量涂布、胶层预固化检测工序整合到同一作业循环内，治具在输送线上依次经过三个工位，每个工位对应固定的执行机构，不需要点胶头做长距离的多位置移动，大幅压缩了单件产品的作业周期。设备的运动模组采用高精度线性导轨搭配伺服电机驱动，点胶头的Z向行程预留了足够的调整空间，可以适配不同高度规格的螺母点胶需求，胶阀选用高精度撞针阀，能根据螺母的螺纹圈数、涂胶长度精准控制出胶量，避免胶液溢出污染螺母周边的中框区域，也不会出现胶量不足导致粘接强度不达标的问题。

从设计思路层面，这款设备在建模阶段就充分考虑了车间的维护便利性，所有的气动管路、电气走线都通过机架内部的拖链与线槽规整布置，外侧预留了快拆检修门，日常更换胶桶、清理胶阀、维护导轨时不需要大面积拆解设备外壳；治具部分采用快换式设计，不同型号的手机螺母只需要更换对应的治具垫板，不需要重新调整整个设备的原点参数，能快速适配多品种小批量的生产需求。设备的安装边界也做了充分考量，整体宽度控制在1.2米以内，长度不超过2.5米，不会占用过多的产线空间，侧边预留的气源、电源接口位置统一，对接车间现有动力管线时不需要额外改造走线，设备顶部预留了三色报警灯安装位，运行中出现缺胶、治具错位、气压不足等异常时能及时发出提示，提醒现场操作人员处理。

在实际运行逻辑上，设备的控制系统通过点位信号实现各机构的联动，当治具输送至定位工位时，夹紧机构自动对螺母进行二次定位，修正输送过程中产生的位置偏移，确保点胶头与螺母的同轴度控制在0.02mm以内；点胶工位完成涂胶后，检测工位会通过视觉传感器对胶层的连续性、宽度进行快速检测，剔除点胶不合格的产品，避免不良品流入下一道工序。整个作业过程不需要人工干预，操作人员只需要定时补充胶液、清理废胶即可，单台设备可以替代3-4名人工的点胶作业量，同时避免人工点胶时胶量不稳定、涂胶位置偏移的问题，能长期保持稳定的点胶质量。设备的钣金外罩采用半封闭设计，正面预留透明观察窗，既可以阻挡点胶过程中可能飞溅的微小胶滴，也方便现场人员随时观察内部的作业状态，观察窗采用快拆式铰链连接，清理内部污渍时可以直接打开，不需要借助额外工具。
