电子仪表测表自动组装设备结构设计

在电子测量仪表的量产环节，这类测表自动组装机是产线核心工位设备，主要承接上游工序流转来的散件，完成测表内部电子元件、结构件的精准压装、定位与组合，替代传统人工逐件装配的作业模式，适配中小尺寸测量仪表的批量装配需求，常见于电工仪表、工业检测表具的生产车间，可对接前段SMT产线、后段测试包装工位，形成连贯的自动化生产流。

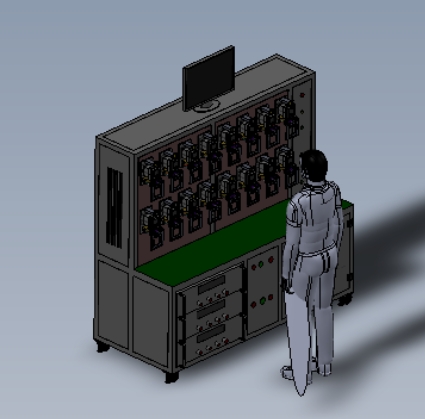

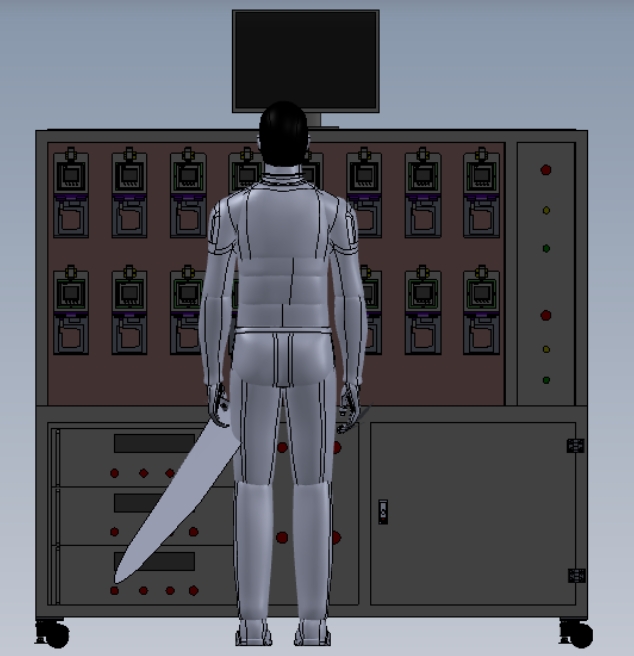

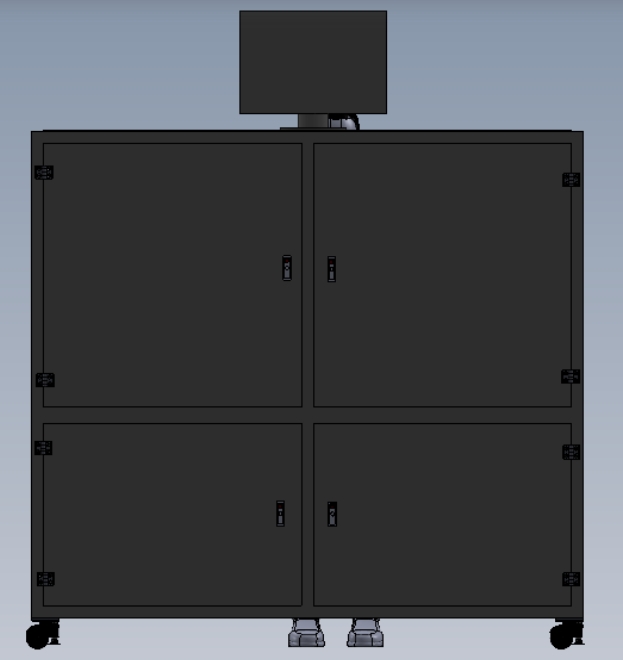

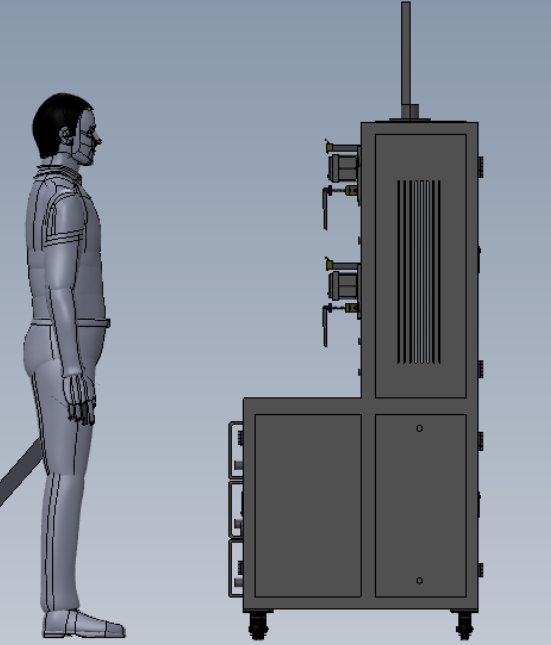

从结构设计逻辑来看，设备采用分体式柜式机架布局，下部为四扇对开柜门的柜体结构，内部预留了电气控制层、气动元件安装层、传动机构容纳空间，机架底部配置可调支撑脚与脚轮，兼顾设备就位后的调平稳定性与转场移动需求；上部机架台面集成装配作业工位，台面上方搭载人机交互显示屏，用于参数设置、工位状态监控与故障报警提示，操作高度符合人体工程学设计，适配站立作业的车间操作场景。设备整体安装边界需预留左右侧维护空间、后部走线与气源接口空间，单台设备占地宽度适配标准车间通道布局，无需额外开挖地基，放置于硬化水平车间地面即可完成调平投用。

功能实现层面，设备内置多组精密定位夹具，针对测表不同结构件的外形特征设计仿形定位槽，避免装配过程中零件偏移、压装错位；传动系统采用伺服驱动搭配线性导轨的组合，保证装配压头的重复定位精度，可适配不同型号测表的装配行程需求，通过更换对应夹具与调整程序参数，即可快速切换生产型号，满足多品种小批量的柔性生产需求。设备的程序控制逻辑预设多段装配动作流程，可完成零件上料定位、元件压装、卡扣配合、预装检测等多道工序，每道工序的动作行程、压装力度均可通过参数调整，避免压装力过大损坏电子元件，或是力度不足导致装配不到位的问题。

在实际产线应用中，这类设备可将单台测表的装配周期压缩至人工装配的三分之一以内，同时避免人工装配带来的力度不均、零件错装、漏装等问题，装配一致性远高于手工作业，大幅降低后续质检环节的不良品率。设备两侧预留的安全防护接口可加装安全光栅，作业过程中若有人员肢体伸入作业区域，设备会立即暂停动作，保障车间作业安全；柜体的封闭结构可隔绝车间粉尘进入内部电气与传动部件，延长元件使用寿命，日常维护仅需定期打开柜门检查气动管路、传动导轨润滑状态即可，维护操作便捷，无需复杂的专业拆解流程。

从建模设计的角度来看，这类设备的三维建模需要重点关注机架的结构强度校核，尤其是上部作业工位的承重与压装反力的承载需求，机架方通焊接结构需做加强筋处理，避免长期压装作业导致机架变形影响装配精度；夹具部分的建模需严格匹配对应测表零件的公差带，定位槽的尺寸公差需控制在合理范围，既要保证零件放入定位顺畅，又要避免间隙过大导致定位偏移；人机交互屏的安装角度需调整至操作人员站立时的舒适视角，走线槽需隐藏在机架内部，避免明线外露带来的安全隐患与积尘问题。气路与电路的排布需在模型中预留足够的走线空间，避免管路与传动部件产生运动干涉，各柜门的开合角度需保证内部元件的维护可达性，铰链与门锁的选型适配工业车间的高频使用场景，保证长期使用的可靠性。
