USB接口全自动组装生产设备结构设计

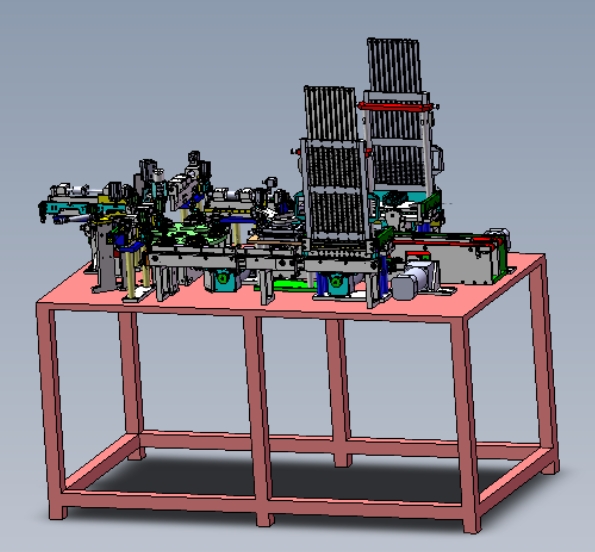

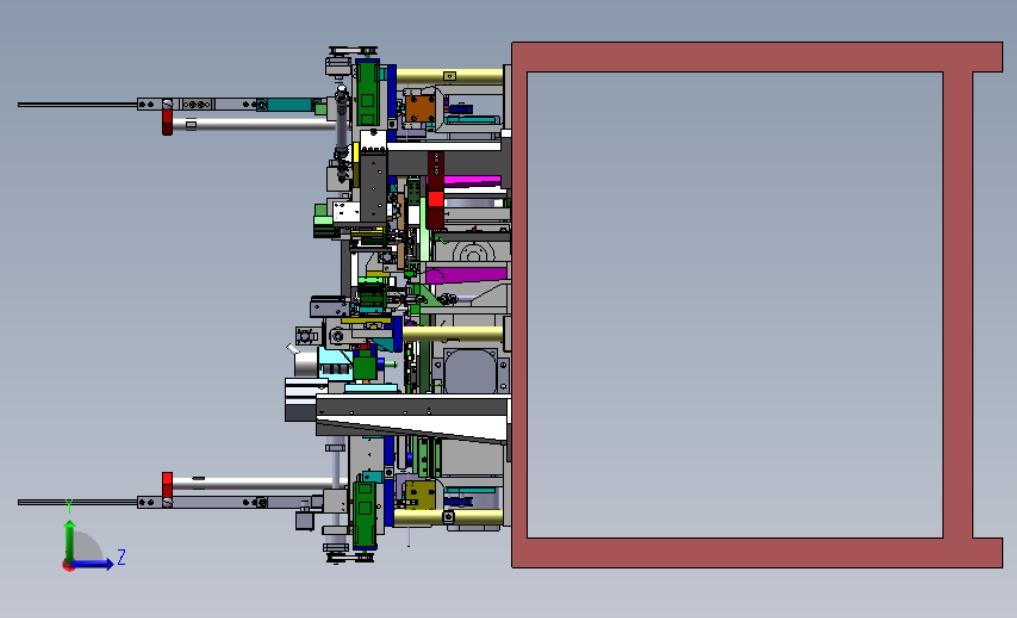

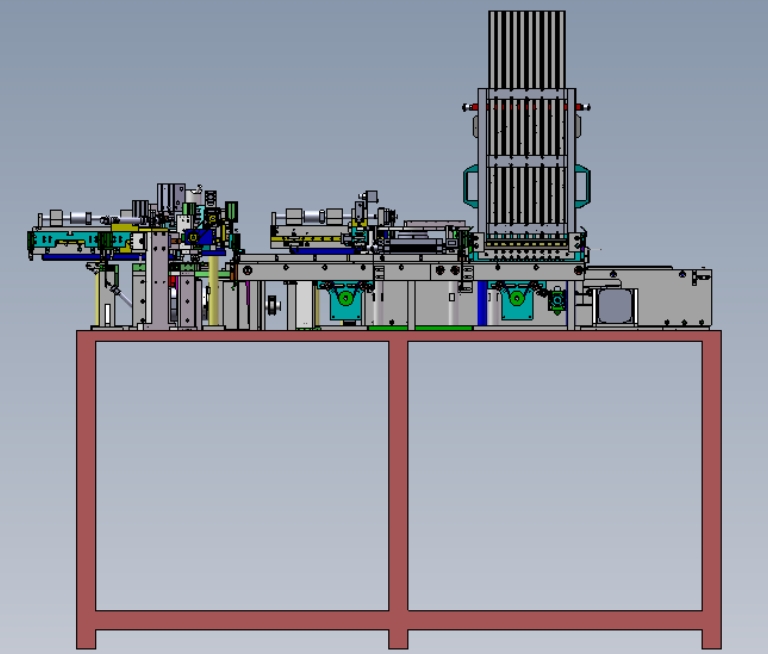

　　在消费电子连接器量产车间里，USB接口的组装精度直接决定了成品插拔寿命与导通良率，传统人工组装单工位需要完成壳体冲压、端子植入、卡扣压合等多道工序，不仅单班产能难以突破800PCS，人工操作带来的端子歪斜、壳体压伤等不良率长期维持在3%以上，这款全自动组装机正是针对USB公头、母头标准化量产场景开发的专用装配设备，可直接对接前端注塑机出料轨道与后端包装线，实现从散件到成品组装的全流程无人化作业。设备整体采用侧置执行机构加中空工位转盘的布局形式，安装基准面预留了M16膨胀螺栓固定孔位，整机横向安装边界控制在1.8米以内，纵向深度1.2米，操作面高度设置为0.9米，符合车间作业人员站立调试的人机工程要求，设备后侧预留了200mm的管线排布空间，方便气源、电源与信号线缆的集中布设，避免运动过程中出现管线拖拽干涉。

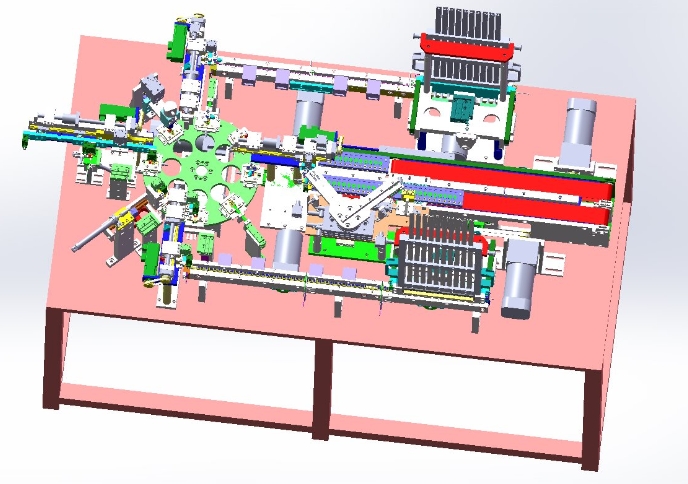

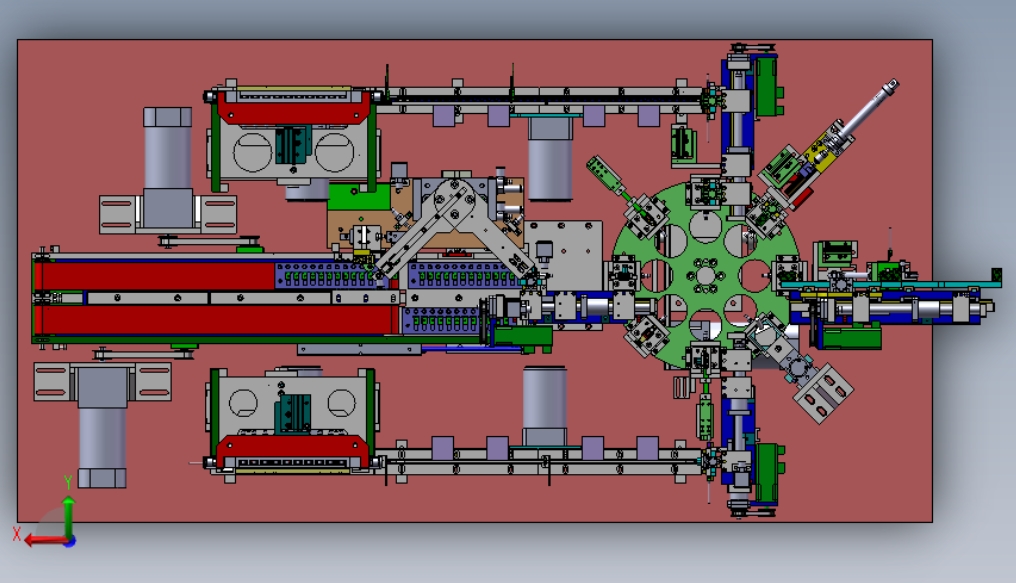

　　从功能模块划分来看，设备集成了多组执行单元：进料端的振动盘直振轨道可将USB金属壳体、塑胶端子座、固定卡扣分别排序输送至对应上料位，冲压机构采用导柱导向的直压结构，配合伺服电缸提供稳定压装力，可完成金属壳体的初步整形与扣边预压，避免传统气缸冲压带来的压力波动导致壳体变形；两组夹具分别对应初装与精装工位，第一夹具采用浮动定位结构，可兼容0.05mm以内的来料尺寸公差，完成端子座与金属壳体的初步对位，机械臂端搭载的打孔组件可在壳体指定位置冲出定位卡扣孔，同时完成端子的初步压入，保证端子插入深度公差控制在0.02mm以内；转位机构采用凸轮分割器驱动多工位转盘转动，工位切换重复定位精度可达±0.01mm，每一次转位可同步完成上料、预压、打孔、精装、检测多个工序的并行作业，大幅压缩单产品装配节拍。

　　精组装工位的第二夹具采用刚性夹紧结构，配合转位液压机提供的恒定压合力，可将初步装配的壳体与端子座完全压装到位，同时完成两侧卡扣的压合锁定，保证成品组装后卡扣拉脱力满足行业标准要求，不会出现日常使用过程中壳体松脱的问题。设计过程中特意将所有驱动电机、滑动机构的维护面设置在设备前侧，日常保养时无需拆卸设备主体护板即可完成导轨润滑、皮带张紧度调整等操作，滑动机构全部采用自润滑线性导轨，配合防尘刮板可阻挡车间内的塑胶碎屑、金属粉尘进入导轨副，延长设备无故障运行时间；驱动电机与转盘支撑架的传动位置设置了扭矩过载保护机构，一旦出现卡料、工件错位等异常情况，设备会自动停机并触发报警，避免硬碰撞导致的机构零件损坏。

　　设备的出料端直接对接良品检测工位，可同步完成导通测试、外观检测，不良品会被自动推入废料盒，良品则顺着出料轨道流入下一包装环节，整套设备的单工位装配节拍可控制在1.2秒以内，单班产能可达24000PCS，相比人工作业良率可提升至99.5%以上，同时可减少6-8名组装作业人员的配置，适合USB连接器生产企业的规模化量产线使用。在结构建模阶段，所有运动部件都做了干涉仿真验证，尤其是机械臂上下行程、转盘转动路径、冲压机构下压位置都预留了足够的安全间隙，避免实际装配调试过程中出现运动碰撞，管线排布全部采用拖链收纳，按照运动半径预留了合适的弯折长度，不会出现管线拉扯断裂的问题；机架采用方管焊接结构，经过时效处理后再进行机加工，保证长期运行不会出现结构变形，所有与工件接触的夹具定位面都采用淬火处理，表面硬度达到HRC55以上，可承受长期反复的摩擦与压装冲击，减少夹具磨损带来的精度衰减。
