双工位堆叠式TRAY盘自动上下料设备

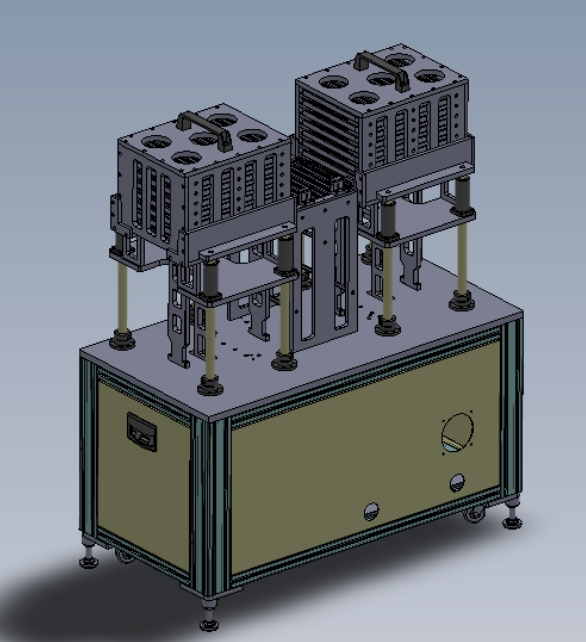

　　在3C电子、精密五金、小型注塑件的批量加工工序中，TRAY盘承载的工件上下料一直是产线衔接的核心痛点，这类工件往往尺寸小、易磕碰、定位精度要求高，人工摆盘上下料不仅效率低，还容易出现工件划伤、摆盘错位导致的后续加工不良，这款双工位堆叠式TRAY盘自动上下料设备，就是针对这类场景开发的标准化功能模组。设备采用左右对称双料仓布局，单料仓可堆叠放置20层以上标准TRAY盘，料盘托架通过四角的导向立柱做垂直升降，导向立柱搭配线性衬套，保证升降过程中托架的水平度偏差控制在0.1mm以内，避免堆叠的料盘出现倾斜卡滞。

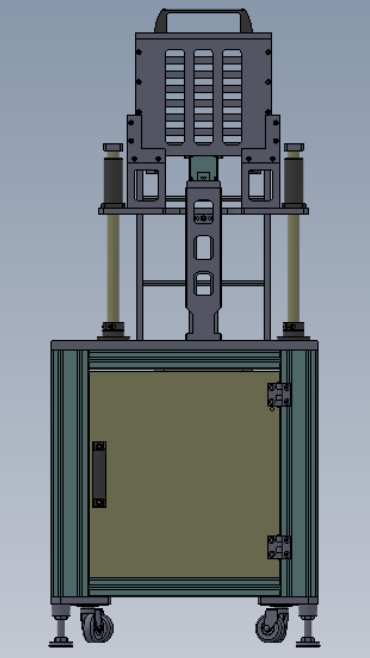

　　升降驱动采用伺服电机搭配精密丝杠模组，配合滑轨滑块做垂直导向，每一层料盘的升降位置通过槽型光电传感器做初定位，再通过接近开关做精准到位检测，保证料盘停位精度满足取料要求。设备中部为料盘移栽过渡区域，当一侧料仓的满料TRAY盘被取空后，移栽机构会将空TRAY盘转移到另一侧的空料仓堆叠，不需要人工频繁更换空盘，可支持单批次连续2小时以上的无人化上下料作业，大幅减少人工值守的频次。从结构设计逻辑来看，这款设备采用分体式模块化搭建思路，底部机架采用标准铝型材拼接框架，外覆钣金门板做安全防护，机架底部配置可调脚杯与万向脚轮，既可以通过脚杯调平保证设备水平度，也可以通过脚轮快速移位，适配不同机台的对接安装需求。

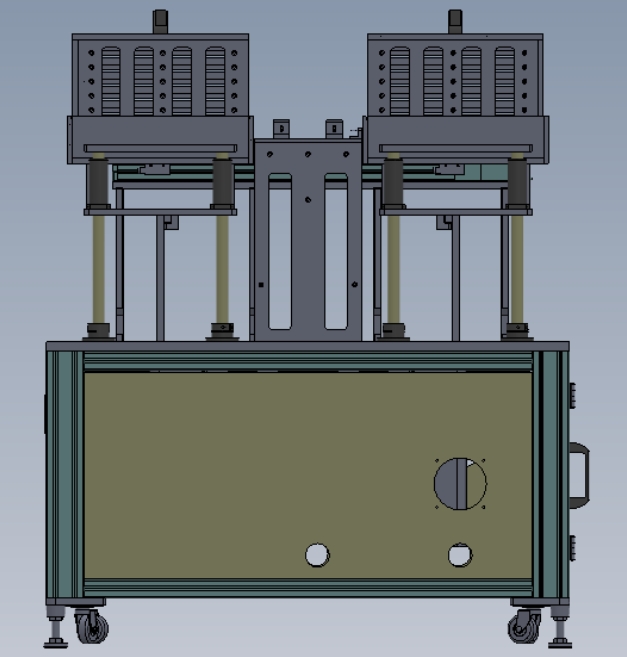

　　机架台面采用整块铣平的钢板加工，所有功能模组的安装基准面都做了铣削加工，保证各模组安装后的平行度与垂直度公差。左右两个料仓的升降模组采用独立安装座设计，可根据不同尺寸的TRAY盘调整导向立柱的间距，适配长度150mm到350mm、宽度100mm到300mm范围内的标准TRAY盘，不需要更换整套模组，只需要调整导向柱位置和托架尺寸即可快速换型。料盘的横向移栽采用类龙门架的跨接结构，移栽架横跨两个料仓，通过同步带传动带动拨叉机构，将到位的空TRAY盘从取料位拨到空料仓托架上，拨叉动作搭配缓冲阻尼，避免移栽过程中料盘晃动导致残留工件掉落。设备的电控元件全部集成在底部机架的内腔中，门板上预留操作按钮与状态指示灯，侧面预留散热通风孔，接线全部采用线槽规整排布，方便后期维护检修。从安装边界来看，设备整体占地尺寸约为长800mm、宽600mm、高750mm，台面高度与标准加工机台的作业面高度齐平，可直接对接冲床、激光打标机、点胶机、检测设备的进料口，不需要额外做高度转接。设备的气源与电源接口全部预留于机架后侧，对接时只需要接入220V交流电源与0.5-0.7MPa的压缩空气即可完成调试，不需要复杂的管线布设。

　　在实际应用中，这款设备既可以作为单工序的自动上料机构使用，将堆叠的满料TRAY盘逐层升到取料位，配合机械手或者直线模组取走工件进行加工；也可以作为下料机构使用，将加工完成的工件逐层摆放到TRAY盘中，摆满一层后自动降下托架，堆叠空盘后继续摆盘，完成满盘的自动堆叠收集。整套机构的运动逻辑经过多场景验证，料盘升降、移栽的动作互锁做了多重安全防护，不会出现料盘卡滞、叠盘错位的问题，是小型工件自动化产线中通用性极强的上下料功能单元，结构成熟稳定，可直接复制到不同的非标设备方案中，减少重复设计的工作量。
