齿轮驱动式冷态金属挤压成型设备结构

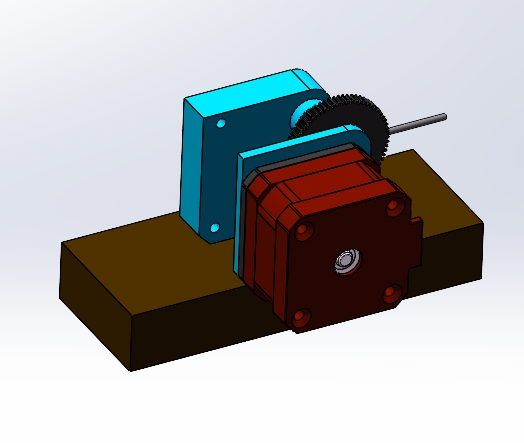

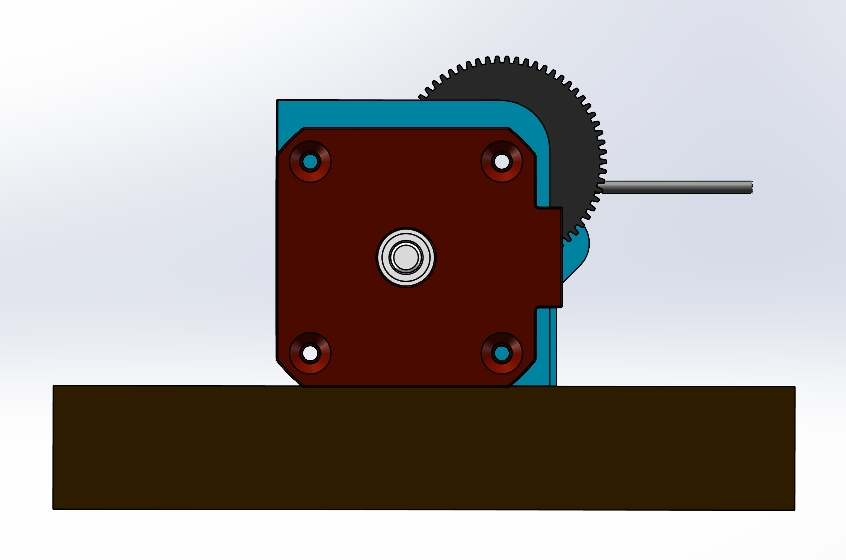

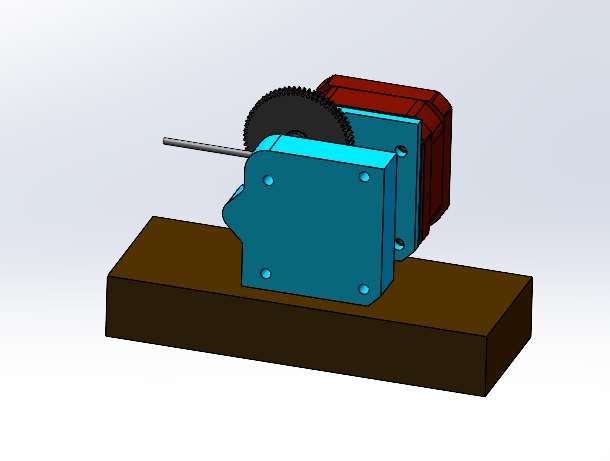

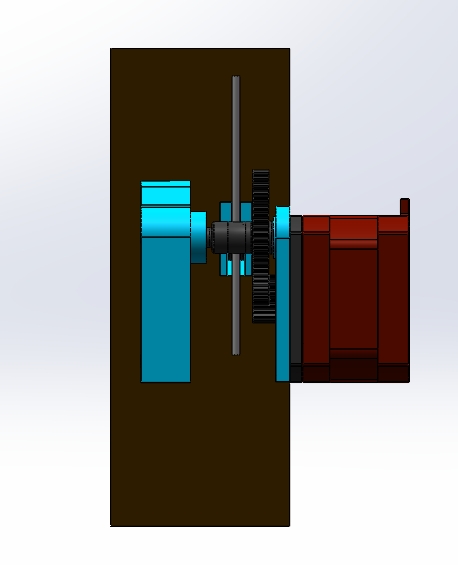

　　在紧固件、金属型材、橡塑制品的批量生产场景中，挤压成型类设备是承担坯料塑形核心工序的关键装备，区别于热锻类需要提前加热坯料的加工形式，冷态挤压工艺可在常温下依靠机械压力让金属坯料发生可控塑性变形，省去坯料预热的能耗与等待时间，加工出的零件尺寸精度更高、表面粗糙度更优，后续仅需少量精加工即可直接投入装配环节，在螺栓、铆钉、铁钉等标准紧固件的量产线中，这类设备的运行稳定性直接决定整条产线的产出效率与零件良品率。这套挤压成型结构采用外露圆柱齿轮作为动力输入构件，齿轮与内部推送螺杆做同轴刚性连接，动力输入端可匹配调速电机或减速机输出轴，通过齿轮啮合传递扭矩，相比带传动、链传动的结构，齿轮传动的传动比精准，无打滑丢转问题，可精准控制螺杆的推送行程与进给速度，适配不同材质坯料的挤压速率要求，比如加工低碳钢紧固件时可采用较低进给速度保证塑形变形充分，加工橡塑胶料时可提高进给速度匹配连续挤出的生产节奏。

　　设备主体的箱式壳体采用一体化铸造结构设计，壳体上预留的三处螺栓安装孔可直接将整机固定在生产线的钢制安装基座上，安装孔的位置公差按照IT7级精度控制，可保证设备安装后齿轮轴线与基座平面的平行度误差不超过0.1mm/m，避免长期运行出现齿轮偏磨、螺杆卡滞的问题；壳体内部预留的型腔同时作为传动构件的容纳腔与润滑油储油腔，齿轮与螺杆的连接部位可采用浸油润滑，减少日常维护的注油频次，适合连续三班倒的工业生产场景。

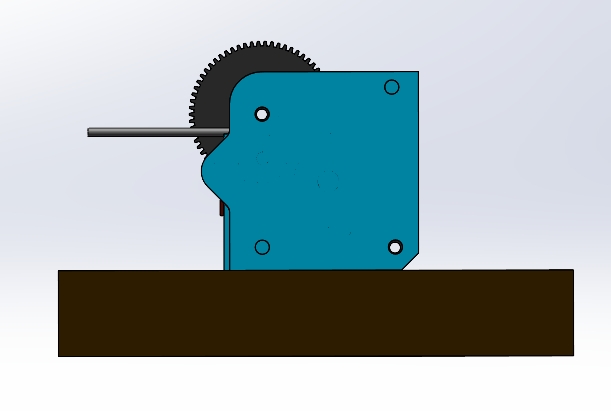

　　前端伸出的金属杆为挤压成型的出料导杆，导杆的外径可根据加工产品的截面尺寸做快换调整，导杆与壳体前端的导向套采用H7/g6的间隙配合，既保证导杆推送过程无径向窜动，也可避免配合过紧出现的卡滞磨损；导杆的伸出长度可通过内部螺杆的行程限位块做调整，最大伸出行程可覆盖常规紧固件、小型型材的挤压长度需求，无需额外加装外置的行程限位机构。针对橡塑类物料的加工场景，这套结构的壳体内部可加装电加热模块，让料筒内的胶料保持恒定的塑化温度，螺杆推送过程中可对胶料做持续的剪切混炼，保证挤出的胎面、胶管、包覆线缆的胶层质地均匀，无局部未塑化的硬料颗粒；而用于金属冷挤压场景时，仅需拆除加热模块，更换对应硬度的螺杆与出料导套，即可直接切换加工用途，设备的工况适配性较强。

　　设备底部的安装基座采用加厚钢板焊接结构，基座与主机壳体之间设置有减震橡胶垫，可吸收挤压过程中产生的脉冲震动，避免震动传递到生产线其他工位影响加工精度，基座的安装孔位采用长圆孔设计，安装时可微调设备的水平位置，降低对基座安装面的加工精度要求，减少现场安装的调试工作量。从结构设计的冗余度来看，齿轮的模数按照最大挤压载荷的1.5倍做强度校核，齿面采用淬火处理提升耐磨性能，螺杆的螺纹牙型采用梯形螺纹设计，相比普通三角螺纹的承载能力提升40%以上，可承受冷挤压过程中较大的轴向反推力，避免长期高载荷运行出现螺纹变形、螺杆断裂的问题；壳体的壁厚按照承压需求做了差异化设计，受力较大的螺杆支撑部位壁厚增加30%，非受力部位适当减薄，在保证结构强度的前提下控制整机重量，方便设备的吊装与转场安装。
