精密伺服压装非标设备结构设计

　　在汽车零部件、精密五金、电子装配的产线环节中，过盈配合类零件的压装一直是影响成品一致性的关键工序，传统气动或液压压装设备往往存在压力控制精度不足、行程限位偏差大、压装过程无数据追溯的问题，这款非标压装机的设计初衷，就是针对小尺寸精密零件的压装需求，解决常规设备无法兼顾压装精度与过程管控的痛点。从实际应用场景来看，这款设备可覆盖直径3到30mm范围内的轴套类、轴承类、衬套类零件压装，小到微型电机的转轴与轴承压合，大到汽车底盘衬套、变速箱齿轮的定位压装，都能通过参数调整适配对应工艺，不需要额外更换大量工装，仅需更换对应仿形压头与定位治具即可快速切换生产品类，适配多品种小批量的柔性生产需求。

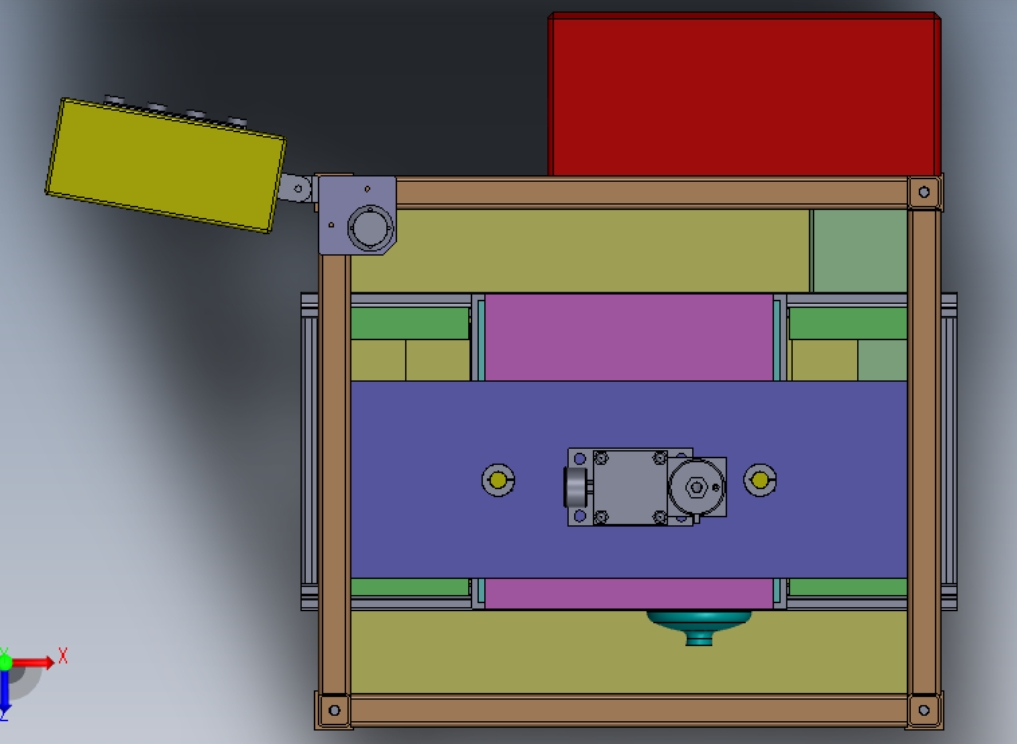

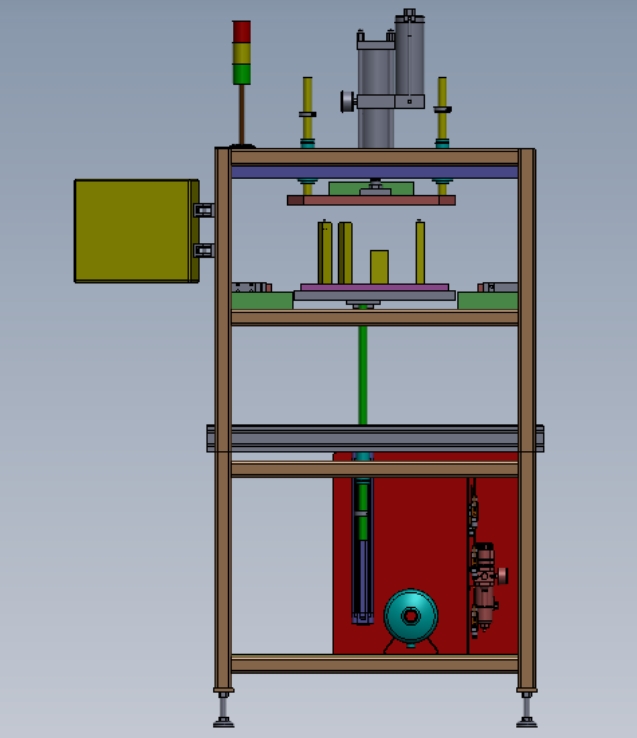

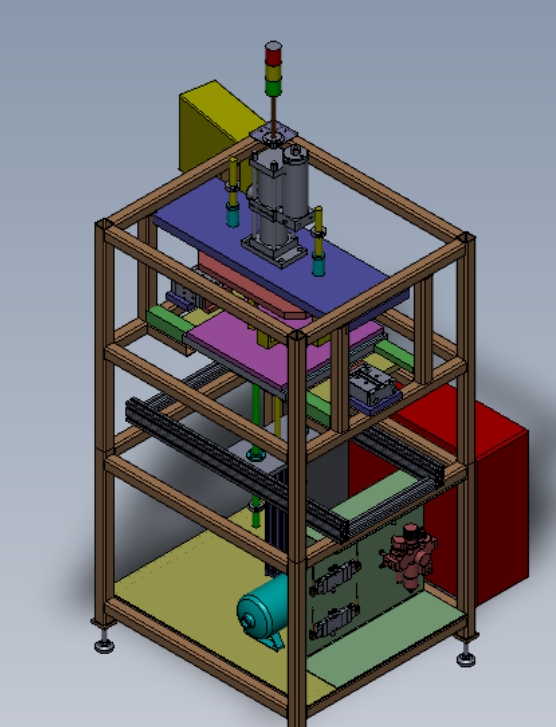

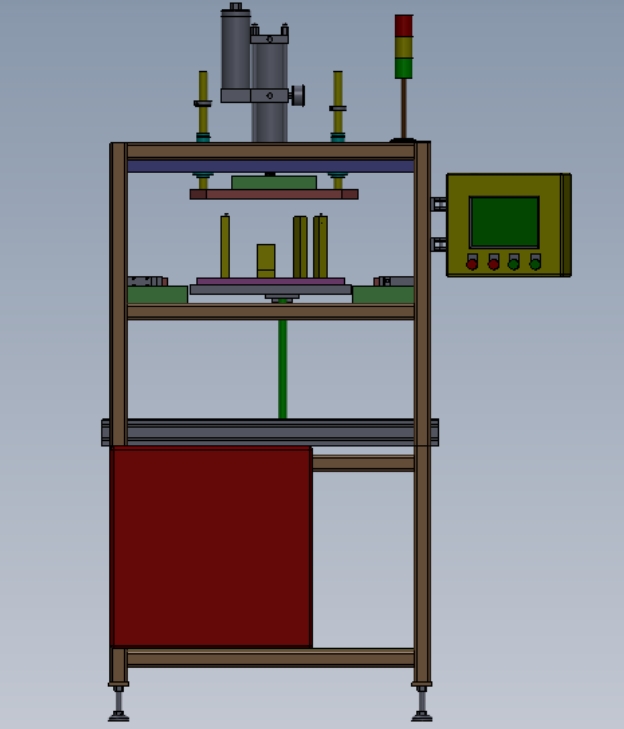

　　设备整体采用框架式焊接机身做主体承载，安装时需要预留至少800mm宽度、700mm深度的地面安装空间，机身底部预留四个M16的地脚螺栓安装孔，可直接固定在硬化地面或者标准铝型材工作台上，不需要额外做混凝土基础，适合集成在现有装配产线的工位段中，也可作为独立工位单独使用。驱动部分采用伺服电机搭配高精密研磨级滚珠丝杠做垂直压装的动力输出，相比传统液压缸，伺服驱动的压力控制精度可控制在满量程的±0.5%以内，位移重复定位精度可达0.01mm，完全满足精密零件过盈配合的压装公差要求，不会出现压力过大压裂零件、压力不足导致配合松动的问题。

　　设备的控制逻辑集成了三种常用的压装判定模式：位移控制模式可设定固定压装行程，适合压装深度有明确尺寸要求的工序；位置控制模式可通过设定压头最终停止位置做判定，适合带台阶定位的零件压装；压力控制模式可设定目标压装力阈值，到达设定压力后自动保压回退，适合过盈量波动但压装力有明确要求的装配场景。压装过程中设备会实时采集压力与位移数据，生成压装曲线，可直接判定压装过程中是否存在零件歪斜、卡滞、过盈量超差的问题，出现异常会自动报警并停止压装动作，避免不合格品流入下一道工序。结构设计上，压装工位的工作台面采用可更换式定位板设计，定位板上预留标准T型槽，方便不同治具的快速装夹固定，压头部分采用快换接口，更换不同规格压头不需要拆卸大量紧固件，单人即可在3分钟内完成换型。设备侧面预留的操作按钮盒采用可翻转式安装，操作人员可根据自身站立位置调整按钮盒角度，压装区域外围预留安全光栅安装位，可直接接入设备安全回路，操作人员肢体误入压装区域时设备会立即停止动作，满足生产现场的安全规范要求。

　　电气控制部分集成在设备顶部的独立电箱内，电箱与机身采用螺栓固定，走线全部通过机身内部的线槽排布，外部无裸露线缆，避免生产现场的油污、切削液损坏线路，同时电箱预留标准通讯接口，可直接对接产线的MES系统，上传每一次压装的压力、位移、判定结果数据，实现生产数据的全流程追溯。设备的压装行程最大可设置为200mm，最大压装力可根据需求配置为1吨到5吨的规格，常规配置下空载运行速度可达200mm/s，压装作业时速度可在0.1到10mm/s范围内无级调整，既可以保证作业效率，也能避免快进时冲击零件导致装配偏差。在设计过程中特意对机身做了有限元受力分析，满负载压装时机身的形变量控制在0.02mm以内，不会因为机身刚性不足导致压装同轴度偏差，压头与工作台面的垂直度出厂时调整到0.01mm/100mm以内，保证压装过程中压头与零件始终保持垂直，不会出现压偏导致零件啃伤、配合面拉伤的问题。针对不同行业的特殊需求，这款设备还预留了扩展接口，可额外增加防呆检测、零件到位检测、压装后自动出料等功能模块，不需要对主体结构做大幅度修改，仅需在现有安装位上加装对应组件即可完成功能升级，大幅降低后续的工艺改造成本。
