电机定子自动化组装设备结构设计方案

在中小型电机量产制造的产线环节里，定子装配是直接决定电机运行稳定性、绕组绝缘可靠性的核心工序，传统人工嵌线、合装、检测的作业模式，不仅对操作工的技能熟练度要求极高，且人工操作带来的装配一致性差、绝缘层划伤、铁芯错位等不良问题，始终是制约电机产能提升与品质管控的瓶颈，这款电机定子自动化组装机，正是针对这类量产痛点开发的专用装配设备，适配外径120-260mm范围的系列化定子组件装配需求，可直接对接前端绕线工位、后端浸漆检测工位，实现整线自动化流转。

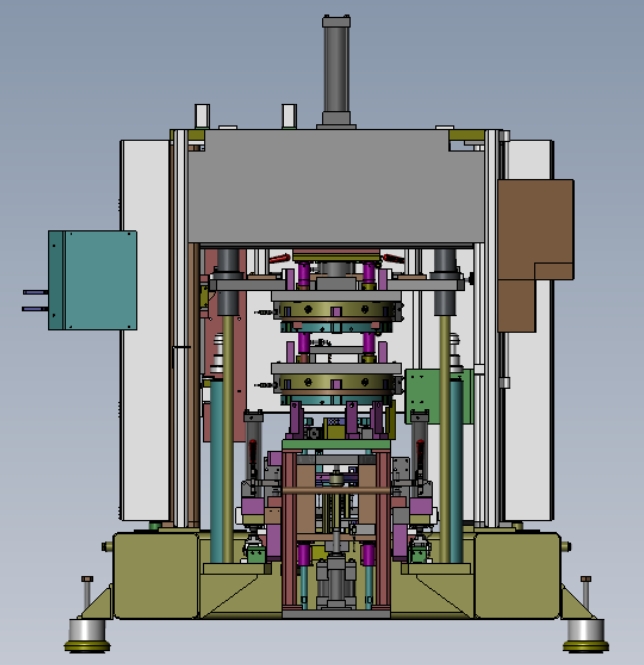

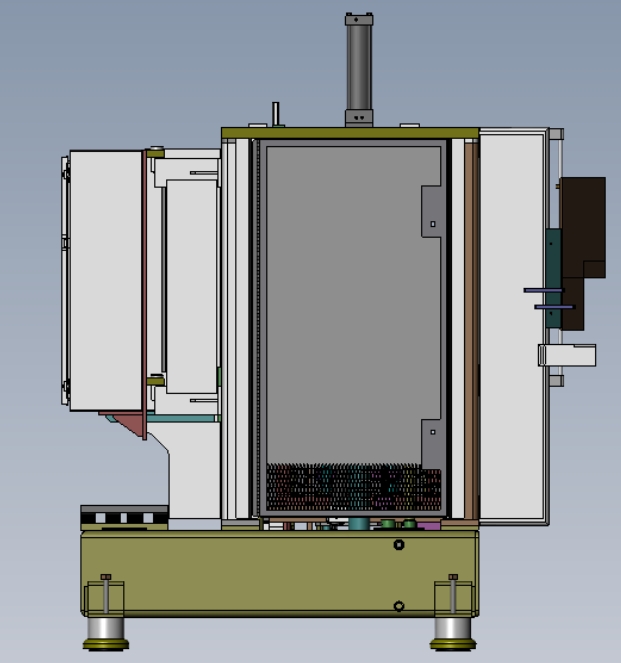

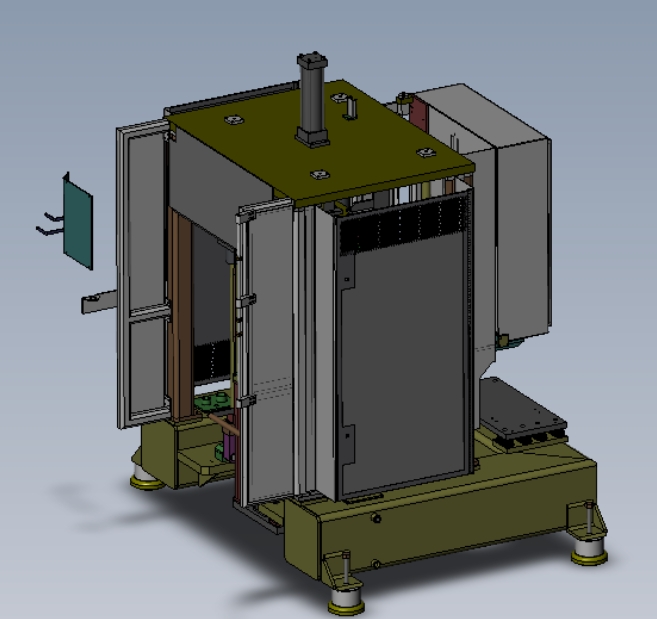

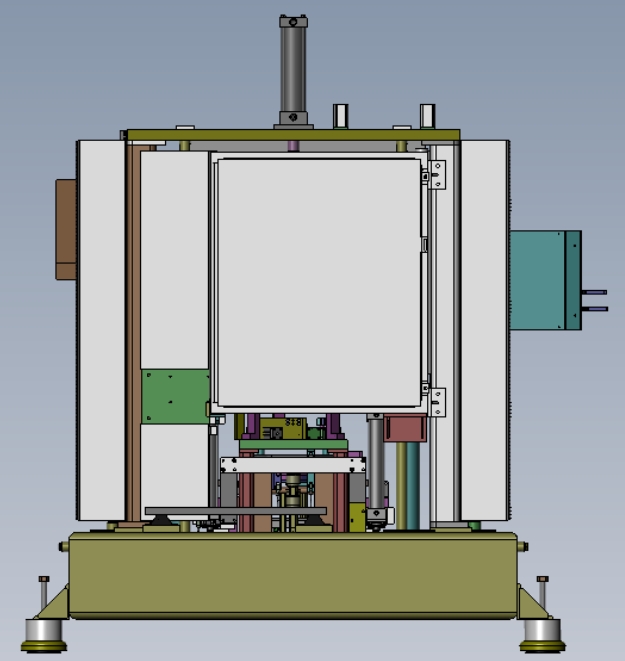

从设备实际落地的功能逻辑来看，整机采用立式框架布局，底部采用加厚方管焊接的安装基座，基座底部配置可调水平的减震支撑脚，可直接安装于标准环氧地坪的生产车间，无需额外做预埋地基处理，整体安装占地尺寸控制在1800mm×1400mm×1900mm范围内，预留的设备维护通道宽度不小于800mm即可满足日常运维、易损件更换的空间需求。设备中部为核心装配工位，配置带定位销的快换式工装夹具，可根据不同型号定子的铁芯尺寸、端盖结构快速更换夹具，换型时间控制在15分钟以内，适配多品种小批量的柔性生产需求。顶部配置的伺服压装单元，采用压力位移双闭环控制，压装行程可根据定子叠厚参数灵活调整，压装过程中实时采集压力曲线，一旦出现压力超差、位移偏移的情况立即触发停机报警，避免压伤定子绕组或铁芯结构。

设备集成的视觉检测单元布置在装配工位的出料侧，采用高分辨率工业相机搭配环形冷光源，可在装配完成后自动检测定子绕组的排线整齐度、绝缘纸是否错位、端盖螺栓是否漏装，检测精度可达0.02mm，替代传统人工目视检测的环节，将漏检率控制在极低水平。内置的RFID数据存储模块，可在每个定子工装进入设备时自动读取绑定的工件编码，将装配过程中的压装参数、检测结果、作业时间等数据实时上传至工厂MES系统，实现每个定子产品的全流程装配数据可追溯，同时设备自带的报表生成功能，可按班次、按产品型号统计产能、良率、故障停机时长等数据，方便生产管理人员做产线效率优化。

从结构设计的细节考量，设备的所有运动轴均采用密封式导轨防护结构，避免车间内的金属碎屑、绝缘粉尘进入导轨副造成磨损，延长设备的无故障运行周期；电气控制单元集中布置在设备侧面的独立电气柜内，柜内配置散热风扇与防尘滤网，强弱电走线分离布置，减少电磁干扰对传感器、视觉系统的信号影响；设备的操作面板采用悬臂式安装，可根据操作人员的站位灵活调整角度与高度，面板上设置有急停按钮、手动操作旋钮、状态指示灯，方便调试与日常操作。

在实际生产运行中，该设备可实现每分钟18件的装配节拍，装配良率稳定在99%以上，相比传统人工作业模式，单条产线可减少6名操作工人的配置，同时避免人工操作带来的批次性质量风险。设备的气动系统采用集中供气布局，配置过滤调压阀与油雾器，保证气缸运行的稳定性，所有气管均采用快插式接头布置，方便后期维护更换；设备的安全防护采用透明亚克力防护门搭配安全门锁，防护门打开时设备自动切断运动轴的动力输出，避免调试或维护过程中发生安全事故，符合机械设备安全设计的相关标准要求。
