57规格马达自动化装配模组结构

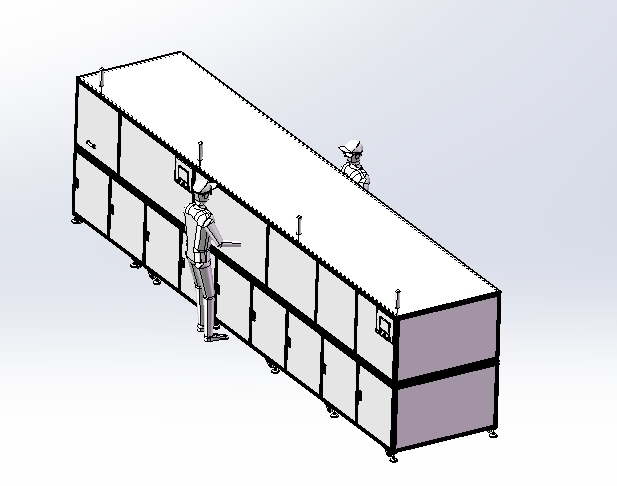

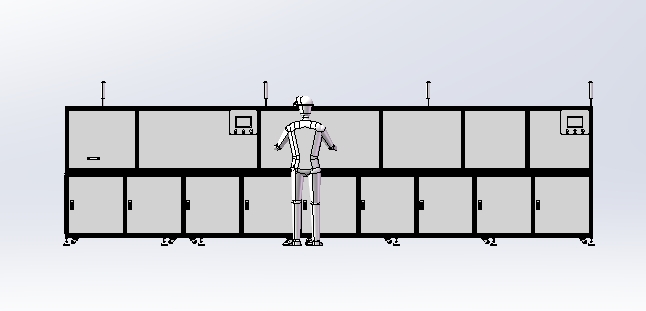

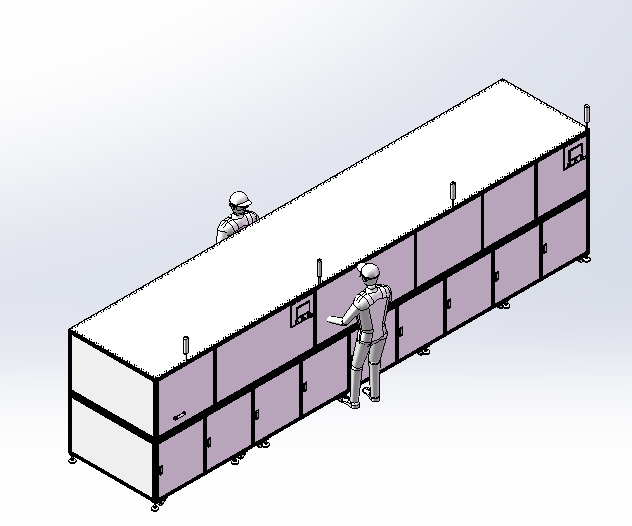

　　这套57马达装配模组是面向小规格步进马达量产组装环节设计的线体式作业单元，整体采用双层框架式柜体结构，上层为装配作业工位区，下层集成电气控制、气路排布与工具存储空间，线体总长度适配10个标准装配工位的排布需求，单工位预留操作宽度满足单人作业的人机工程要求，整体高度匹配站立作业的肘部操作高度，无需额外配置踏台即可适配多数操作人员的作业习惯。线体框架采用标准工业铝型材拼接搭建，底部配置可调脚杯与万向脚轮组合支撑，既可以在设备就位后调平锁死保证运行稳定性，也能在产线调整时快速推移换位，适配车间柔性化布局调整的需求。

　　上层工位区每个独立单元都配置了独立的操作按钮盒与状态指示灯，按钮盒内嵌启动、急停、复位按键，状态指示灯采用三色柱式设计，可直观反馈对应工位的运行、待机、故障状态，方便现场管理人员快速排查线体异常。线体顶部预留了工装夹具安装基准面，可根据不同型号57马达的装配工序需求，快速更换压装、锁付、检测类工装，无需对主体框架做二次加工改造。从实际应用场景来看，这类装配模组主要覆盖57系列步进马达从定子入壳、转子装配、端盖压合、螺丝锁付到通电初测的全工序流水作业，替代传统单工位离散组装模式，将各工序的作业动线压缩到最短，减少工件在不同工位间的周转搬运距离。

　　设计阶段充分考虑了不同工序的作业节拍匹配，线体中部预留了缓存工位空间，可平衡前后工序的节拍差，避免出现某一工位堵料导致全线停摆的问题。线体两侧配置了透明防护挡板，既不影响操作人员观察线体运行状态，也能防止装配过程中细小零件飞溅掉落，同时预留了安全光栅的安装位，可根据车间安全等级要求加装安全防护装置，当操作人员肢体误入作业危险区时线体可自动停机。下层柜体采用带锁封闭式柜门设计，可将PLC控制器、电磁阀组、接线端子排等电气元件封闭在柜内，避免车间粉尘、切削液雾气侵入造成元件损坏，每个柜门都预留了散热通风孔，保证柜内电气元件运行时的热量可及时散出。线体的输送面采用高精度工装托盘定位设计，每个托盘都配置了与57马达外壳适配的定位仿形块，工件放置后可自动找正定位，重复定位精度满足压装、锁付工序的精度要求，托盘输送采用低速平稳的倍速链结构，运行过程无明显冲击抖动，避免已装配的零部件出现移位偏差。在安装边界上，这套模组要求地面平整度误差不超过千分之三，线体侧面预留不小于800mm的维护通道，方便后期对气路、电路元件进行检修更换，顶部预留不小于300mm的走线空间，可对接车间集中供气管路与供电桥架。

　　从功能特性来看，这套模组支持手动与自动两种运行模式切换，手动模式下可单独控制每个工位的动作，方便新机调试与工装更换后的试机作业，自动模式下可按照预设的工序流程自动完成托盘输送、工位定位、工序动作触发的全流程运行，仅需操作人员完成工件上下料与异常处理即可。线体的每个工位都预留了IO扩展接口，可后续追加扭力检测、电阻测试、噪音检测等功能模块，无需重新铺设控制线路，适配马达装配工艺不断迭代升级的需求。框架的型材槽口全程预留，可根据后期产能提升需求，在线体上追加自动锁螺丝机、自动压装机等自动化执行机构，逐步从人工辅助装配向全自动装配升级，减少产线迭代的硬件投入成本。在人机交互设计上，每个工位的操作按钮都布置在操作人员伸手可及的范围内，急停按钮采用大尺寸红色蘑菇头设计，出现异常时可快速拍停，工位旁预留了工具挂钩与零件物料盒的安装位置，操作人员可将常用工具与待装零件放置在顺手位置，减少作业过程中的多余动作，提升单工位作业效率。线体的底部框架预留了接油盘安装位，可承接装配过程中滴落的润滑油脂，避免污染车间地面，也方便后期定期清理维护。
