电池生产用端子自动插装设备结构设计

在消费类电池、小型动力电池的批量组装产线中，端子插装是直接影响电池座导通可靠性、产品良率的核心工序，早年依赖人工手持治具插装的作业模式，不仅单工位节拍难以突破6秒/件，还容易出现端子插歪、插入深度不足、端子变形等问题，不良率常年维持在3%以上，且人工重复作业的疲劳度高，产线换班时的品质波动很难管控，这款插端设备就是针对这类痛点开发的专机，直接对接电池座组装段的上游来料工位，适配常规规格的条形、盘装连续端子料带，不需要人工逐件上料。

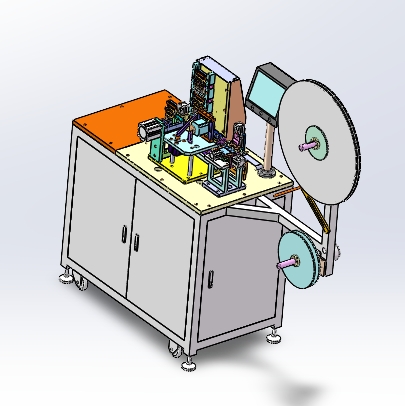

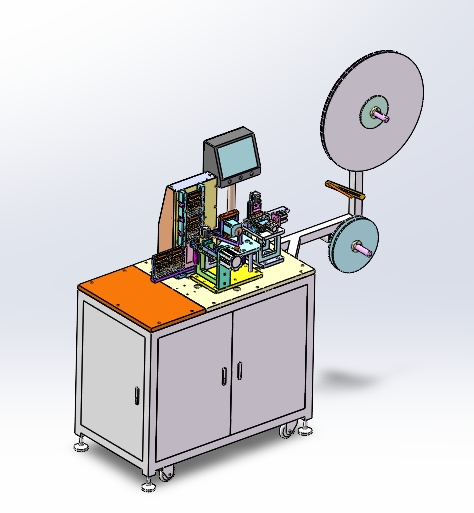

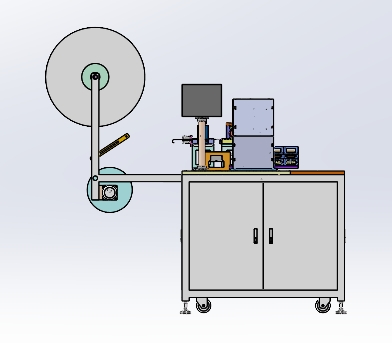

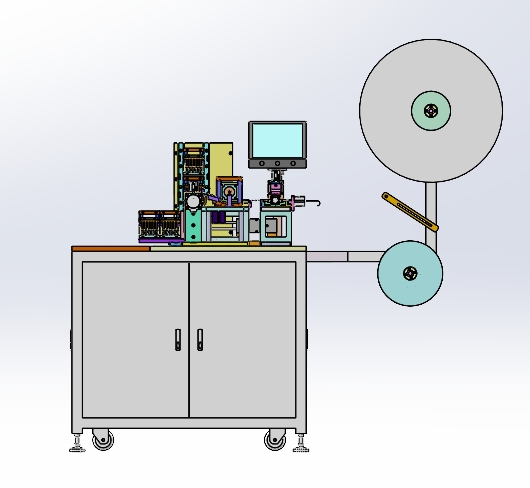

设备整体采用下柜上机的分层布局，底部的焊接柜体采用方管焊接框架搭配薄钢板蒙皮，底部配置4个福马轮加可调支撑脚，整体占地宽度控制在1.2米、深度0.8米、总高度1.7米，不需要额外做地基预埋，直接在车间环氧地坪上调整支撑脚水平即可固定，柜体内部预留了电气安装板、气路排布槽、端子废料回收盒的安装空间，双开门的设计方便后期维护时直接接触内部元器件，不需要拆解设备外围护板。柜体上方的工作台面采用20mm厚的电木板铺设，绝缘性好且表面耐磨，所有执行机构都集成在台面上，从左到右依次排布端子料带放卷机构、料带导向张紧组件、端子裁切插装模组、电池座定位载具、视觉检测模块，台面后侧布置控制电箱与触控显示屏，操作人员站在设备正前方即可完成参数调整、异常处理、上下料操作，符合人体工程学的操作高度设计，不需要弯腰或者抬手作业。

左侧的放卷机构采用阻尼式料盘架，适配最大直径400mm的端子料卷，料盘轴带可调阻尼，避免料卷转动惯性导致料带松脱下垂，导向轮组采用硬质阳极氧化铝合金加工，表面光滑无毛刺，不会刮伤端子表面的镀层，张紧臂带位置传感器，当料带张紧度不足或者料卷用完时会自动触发停机信号，避免空送料导致的设备撞机。端子插装模组采用伺服驱动的滑台搭配定制裁切冲头，先将连续料带上的单个端子精准裁切下来，再按照设定的压力与行程将端子压入电池座的对应卡槽内，压装行程的重复定位精度控制在0.02mm以内，压装压力实时采集，当压力超出阈值范围时自动判定为不良品，在出料位做标记区分。载具部分采用快换式设计，不同规格的电池座只需要更换对应的定位块，不需要重新调整整个模组的位置，换型时间控制在15分钟以内，适配多品种小批量的生产需求。

设计过程中特意将端子的送料路径做了封闭式防护，避免车间内的灰尘、杂物落到端子表面导致接触不良，所有气管、线缆都走拖链内置排布，不会外露在工作台面上，既避免线缆被运动部件剐蹭，也让设备整体外观更整洁。视觉检测模块位于插装工位的下游，插装完成的电池座随载具移动到检测位后，相机自动拍摄端子的插装位置、深度，对比预设的标准参数，将不良品数据实时反馈到控制系统，方便工艺人员追溯问题根源。设备的气路配置了三点组合过滤装置，调节压力稳定在0.5-0.6MPa区间，所有气缸都带磁环开关，位置信号实时反馈给PLC，避免出现动作不到位的情况。

从实际投产的适配场景来看，这款设备可以直接对接电池座注塑机的出料输送带，实现全流程无人化作业，单工位稳定节拍可以达到2秒/件，良率稳定在99.5%以上，相比人工作业可以节省3名操作人员的工位配置，且设备的运行噪音控制在70分贝以内，符合车间的职业健康要求。安装时只需要预留左右各0.5米的维护空间、后方0.3米的电箱散热空间即可，不需要额外配套其他辅助设备，接入220V市电、0.6MPa压缩空气就能正常运行，对于中小型电池组装企业来说，不需要对现有产线做大规模改造就能快速导入。

在结构细节处理上，所有与端子、电池座接触的零件都采用非导磁的不锈钢或者防静电材料制作，避免静电击伤电子元器件，运动部件的润滑点都预留了注油嘴，日常维护时不需要拆解结构就能完成润滑保养，废料通道直接对准柜体内部的回收盒，裁切下来的料带边角料会自动落入盒内，不需要人工频繁清理。设备的安全防护方面，在操作侧配置了安全光栅，当操作人员的手伸入作业区域时设备会立即停止动作，避免压伤风险，所有外露的旋转部件都加了防护盖，符合机械设备的安全规范。
