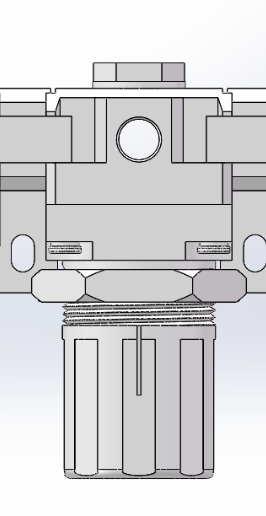

TC2000-01M气源处理三联件结构设计

在气动系统的现场运维与前期设计选型中，气源处理环节的元件选型直接决定了后端气动执行元件、控制阀组的使用寿命与运行稳定性，TC2000-01M气源三联件作为气动回路进气端的核心集成处理单元，是多数工业气动场景里压缩空气进入用气端前的最后一道处理屏障。从实际应用场景来看，这类三联件普遍部署在车间气动设备的进气支管近端，小到装配线上的气动螺丝刀、气动卡盘，大到自动化产线的气动气缸、气动夹具，只要是依赖压缩空气作为动力源的工位，基本都会配置同类型的气源处理装置，避免管网输送过来的压缩空气携带杂质、水分、压力波动问题影响设备正常运行。

从功能集成逻辑来看，这款三联件将三类核心气源处理功能整合在同一安装基座上，顺着进气方向依次排布空气过滤、压力调节、油雾供给三个功能单元，这种排布顺序是经过大量工程验证的最优逻辑：压缩空气先进入过滤腔，通过内置的导流结构让气流产生旋流，利用离心力将混杂在空气中的液态水滴、大颗粒固态杂质甩到滤杯内壁，顺着内壁流到滤杯底部的储水区，再通过滤芯拦截更细小的悬浮杂质，完成初步的气源净化；经过净化的气流紧接着进入减压调压单元，通过膜片与弹簧的力平衡结构，将上游管网波动的高压空气稳定在设定的输出压力值，不管上游进气压力出现小幅波动，还是后端用气量出现瞬时变化，调压结构都能通过阀口开度的实时调整，保证输出气压的稳定性，避免压力过高击穿后端密封件，或是压力不足导致执行元件出力不够；调压后的稳定气流最后进入油雾单元，利用气流通过狭窄通道产生的负压，将储油杯里的润滑油抽吸上来，雾化后混入压缩空气流中，随着气流输送到后端的气缸、气阀等运动部件位置，对相对运动的摩擦副进行持续润滑，减少运动部件的磨损，延长元件使用寿命。在一些不允许压缩空气携带油雾的特殊工况，比如食品加工、医药生产相关的气动工位，也可以将油雾单元替换为油雾分离结构，滤除压缩空气中残留的微量油分，满足无油供气的要求，这种模块化的组合逻辑也让同系列产品可以适配不同的工况需求。

从结构设计思路来看，这款三联件采用了模块化拼接的结构形式，三个功能单元既可以整合为一体安装，也可以根据实际工况需求单独拆分使用，比如部分现场已经有独立的过滤与调压装置，就可以单独选配油雾单元接入回路；如果现场对气源洁净度要求极高，也可以在三联件后端额外加装高精度过滤模块，不需要重新更换整套处理装置。滤杯与油杯都采用了透明高强度工程材质，现场运维人员不需要拆解设备，就可以直接观察到杯内的积水高度、储油量，及时进行排水与补油操作，避免积水漫过滤芯导致二次污染，或是润滑油耗尽导致后端元件干磨损坏。调压旋钮设置在阀体顶部，带有压力锁紧结构，调整到目标压力后可以锁定旋钮位置，避免现场误碰导致输出压力偏移，阀体侧面预留了压力表安装接口，可以直接外接压力表实时显示输出压力值，方便现场人员快速判断供气压力是否正常。

从安装边界与尺寸适配来看，这款三联件采用标准的管式连接接口，接口尺寸适配常规的气动管路通径，整体安装空间紧凑，不需要占用太大的安装位置，阀体上预留了标准的安装支架固定孔，可以直接通过L型支架固定在设备机架或是墙面布气面板上，安装时需要注意滤杯方向垂直向下，保证积水可以顺利汇集到杯底，同时要预留出足够的下方操作空间，方便手动排放滤杯内的积水，或是更换滤芯、补充润滑油。在管路布置时，要注意阀体上标注的气流方向箭头，避免反向安装导致功能失效，进气端建议预留足够的直管段，减少气流紊流对过滤与调压精度的影响。在实际选型匹配时，需要根据后端所有用气元件的总耗气量来选择对应通径的型号，保证三联件的额定流量大于系统最大耗气量，避免出现供气流量不足导致的压力掉压问题，同时要根据现场的供气压力范围，确认调压单元的压力调节区间覆盖实际需要的工作压力，过滤精度也要根据后端元件对气源洁净度的要求进行匹配，常规工业场景选择40μm过滤精度即可满足需求，若是有精密气动元件则需要选配更高精度的滤芯。

很多现场出现的气动元件故障，追根溯源大多是气源处理环节选型不当或是维护不到位导致的，比如未及时排放滤杯积水导致水分随气流进入气缸，造成气缸内壁锈蚀、密封件老化失效；或是调压阀未锁定导致压力漂移，造成设备动作不到位；或是油雾器油量调整不当，要么供油不足导致元件磨损，要么供油过量导致油污污染现场环境。这款三联件的结构设计充分考虑了现场运维的便利性，所有易损件都采用快拆结构，不需要专用工具就可以快速更换滤芯、清理滤杯、补充润滑油，大幅降低了现场维护的工作量，也减少了因维护不当导致的设备故障概率。
